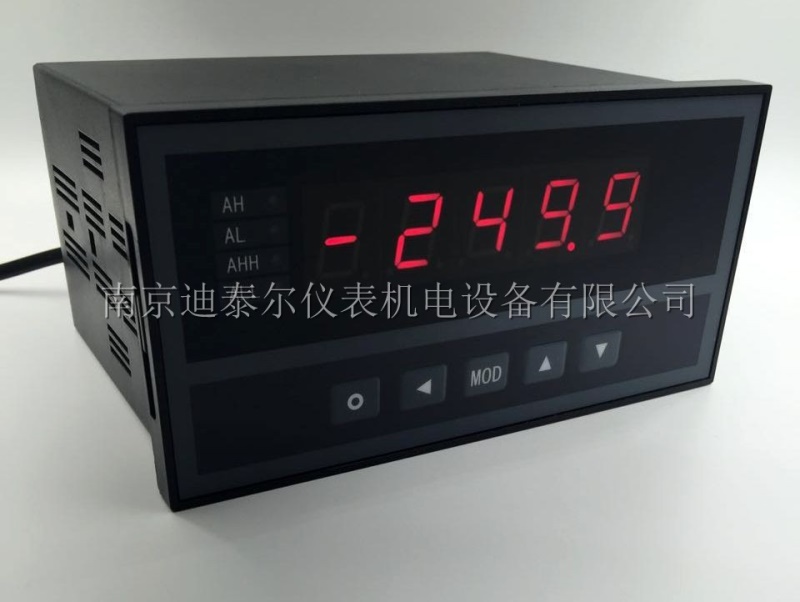

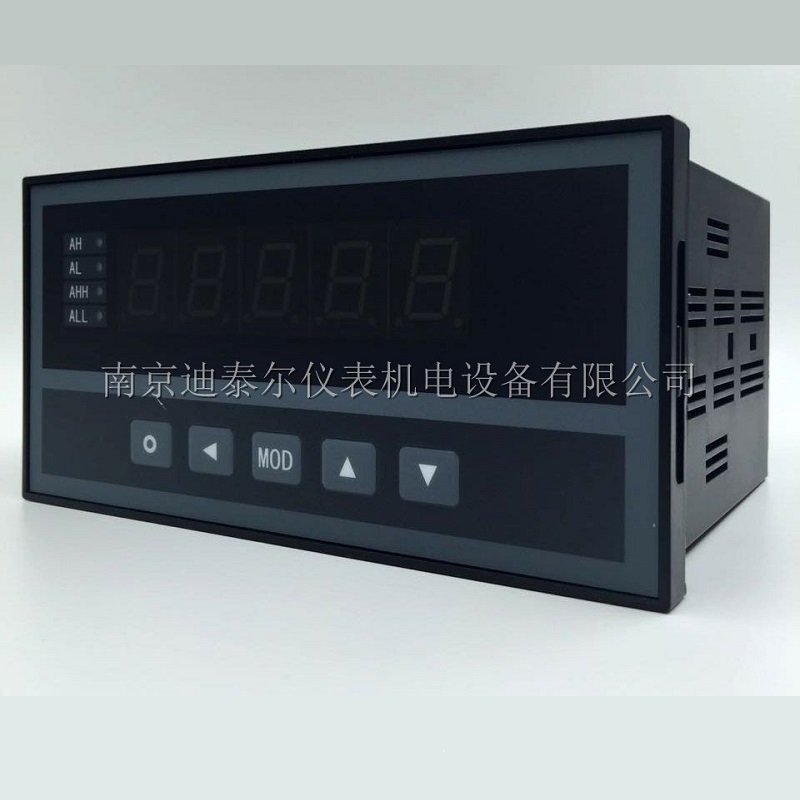

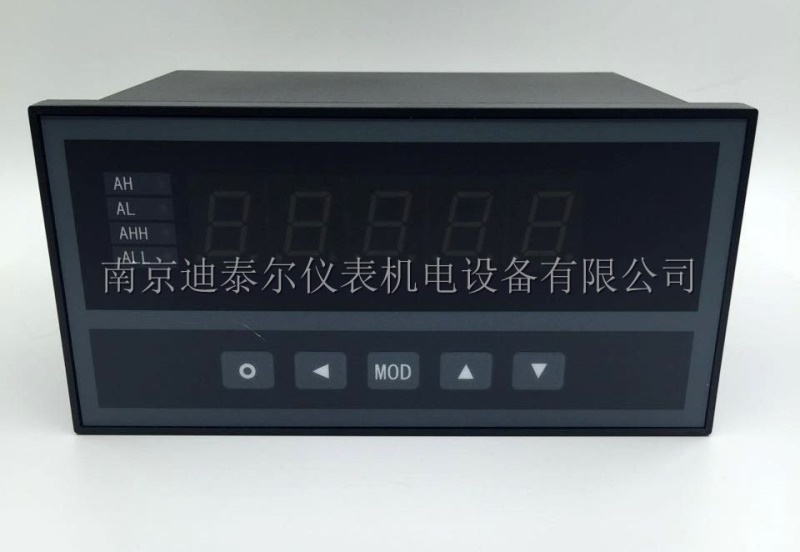

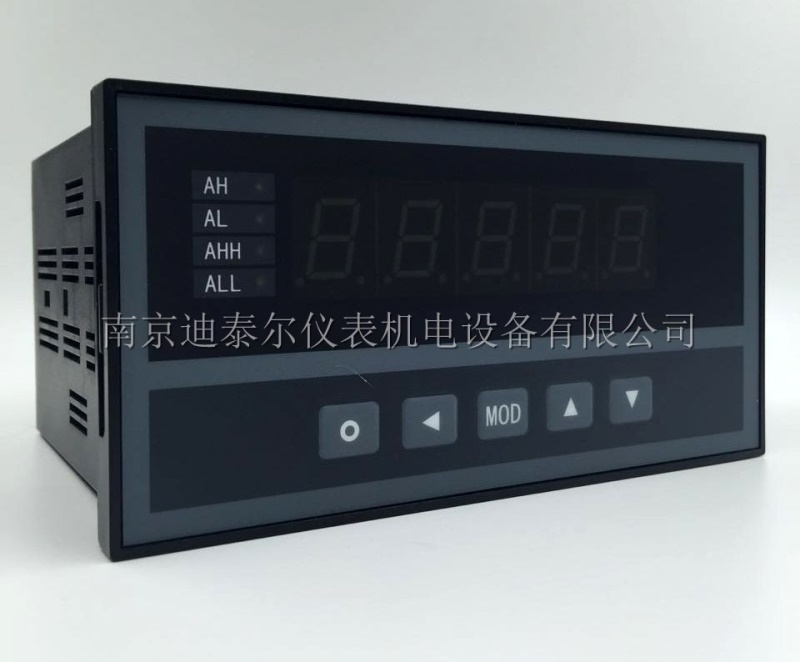

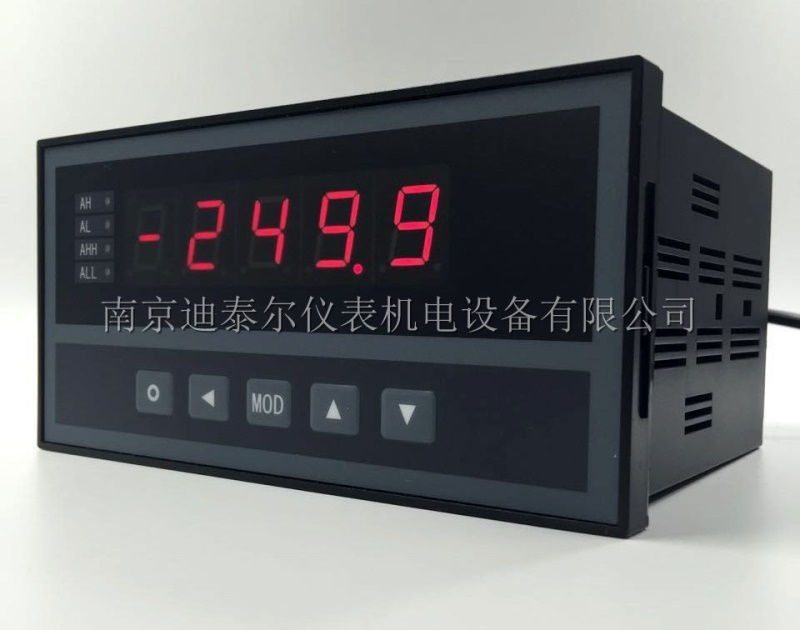

XSA位移计数角度仪

XSA位移/计数/角度显示控制仪,配接电阻尺，电涡流位移传感器
■ 配接电阻尺，电涡流位移传感器等。
■ 0.2级精度，测控速度每秒10次。显示范围-1999~9999。
■ 面板按键及开关量输入置零功能。
■ 基本型，功能型两种可选择的面板形式。
■ 8段折线修正功能。
■ 可选配1~4点报警输出。包括测量值上限、测量值下限，偏差上限，偏差下限，偏差值五种基本报警方式
和与五种基本报警方式对应的五种待机报警方式。
（待机报警方式：指仪表通电时即使处于报警区域也不报警，当测量值进入不报警区域后建立待机条件，此后正常报警）。
■ 4种可选配的外供电源。
■ 可选配通讯、变送和打印功能。

XSA系列位移显示控制仪使用说明书完整版XSAE07.pdf

内容

代码说明

XSA-

0.2级显示精度；每秒10次测控速度

外形尺寸

AH

160×80×125      开孔尺寸：152×76

AS

80×160×125      开孔尺寸：76×152

B

96×96×112       开孔尺寸：92×92

CH

96×48×112       开孔尺寸：92×45

CS

48×96×112       开孔尺寸：45×92

D

72×72×112       开孔尺寸：68×68

面板规格

1

基本型 4位LED

2

功能型 4位LED + 4位LED（设定值显示）

输入信号  （其他输入信号，订货时说明）

I

直流电流（4-20）mA、（0-10）mA、（0-20）mA

V

直流电压（0-5）V、（1-5）V

W

电位器（500Ω～10kΩ）

接点输入（选件）

K

1点外部开关输入，用于置零。

报警（选件）

T1～4

T3、T4限AH、AS、B    （250V AC/3A,阻性负载）

变送（选件）  （分辨率：1/3000；负载能力：600Ω）

A1

电流输出（4-20）mA、（0-10）mA、（0-20）mA

A2

电压输出（1-5）V、（0-5）V

A3

电压输出（0-10）V

外供电源（选件）  （输入信号为W（电位器）时不需要外供电源）

B1

24V±5% 50mA以下

B1G

24V±5% 100mA以下

B2

12V±5% 50mA以下

B2G

12V±5% 100mA以下

通讯（选件）  （通讯速率：2400、4800、9600、19200）  （通讯地址：0-99）

S1

TC ASCII协议 RS232

S2

TC ASCII协议 RS485

M1

Modbus-RTU协议 RS232

M2

Modbus-RTU协议 RS485

打印接口（选件）

P

电源规格

V0

100-240V AC 50/60 Hz

V1

10-24V AC 50/60 Hz；10-24V DC



XSAW系列（单输入）

■ 配接电阻尺，电位器。

■ 0.2级精度，测控速度每秒5～200次可设置。显示范围-1999～9999。

■ 面板按键及开关量输入置零功能。

■ 10点折线修正功能。

■ 可选配1～4点报警输出。包括测量值上限、测量值下限，偏差上限，偏差下限，偏差绝对值上限、偏差绝对值下限六种基本报警方式和待机上、下限，待机偏差上、下限四种待机报警方式。

（待机报警方式：指仪表通电时即使处于报警区域也不报警，当测量值进入不报警区域后建立待机条件,此后正常报警）。

■ 显示稳定性及抗干扰能力比XSA均有所提高

注①：E尺寸仪表，选择报警时：

1. 选择1点继电器输出时，变送输出和通讯功能只能二选一（此时通讯仅支持RS485）；

选择2点继电器输出时，不能选择通讯和变送

内容

代码说明

XSAW-

0.2级测量精度；双显；

外形尺寸

AH

160×80×125       开孔尺寸：152×76

CH

96×48×82         开孔尺寸：92×45

E

48×48×88         开孔尺寸：45.5×45.5

面板规格

双4位LED（主显示窗+第二显示窗）

输入信号

W

电位器（0.5～100kΩ）

开入（选件）

K1

1点开入 （AH、CH选择K时，通讯、变送只能二选一；E尺寸不支持K选项）

报警（选件） （250V AC/3A，阻性负载）  见注①

AH

T1～T4

1～4点继电器输出，均为常开+常闭双触点

CH

T1～T2

1～2点继电器输出，均为常开+常闭双触点

T3

3点继电器输出，为单常开触点

E

T1

1点继电器输出，为单常开触点。详见注①

T2

2点继电器输出，均为单常开触点。详见注①

变送（选件） （光电隔离，分辨率：1/3000；负载能力：600Ω）

A1

电流输出（4-20）mA、（0-10）mA、（0-20）mA

A2

电压输出（1-5）V、（0-5）V

A3

电压输出（0-10）V

通讯（选件）（光电隔离，通讯速率：2400、4800、9600、19200、38400、57600）（通讯地址：0-99）

S1

RS232接口  可通过软件设置选择TCASCII或Modbus-RTU （仅限AH、CH尺寸）

S2

RS485接口  可通过软件设置选择TCASCII或Modbus-RTU

电源规格

V0

100～240V AC 50/60 Hz

V1

10～24V AC 50/60 Hz；10～24V DC

安装尺寸

—AP

盘装       （仅限E尺寸）
