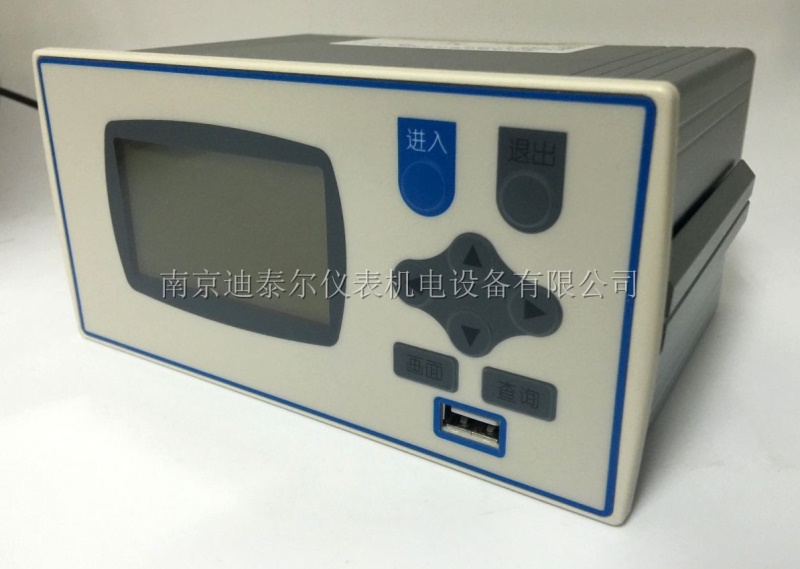

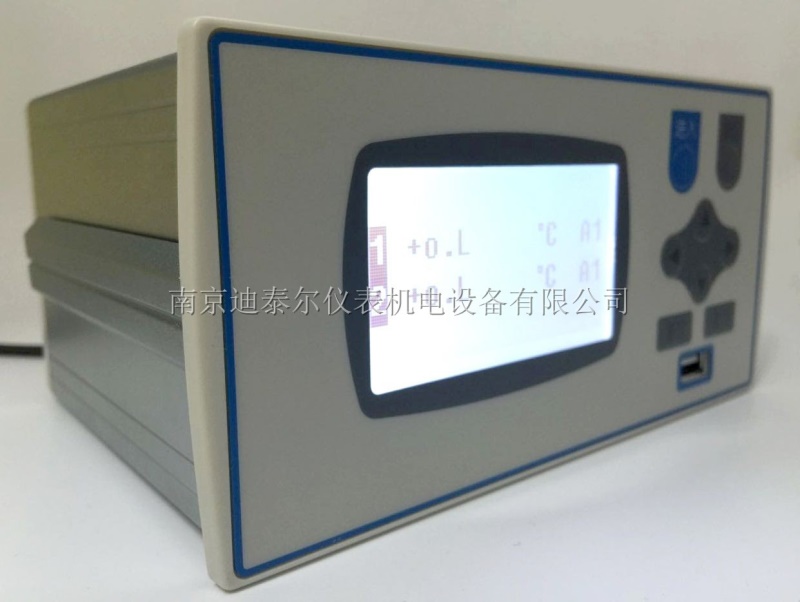

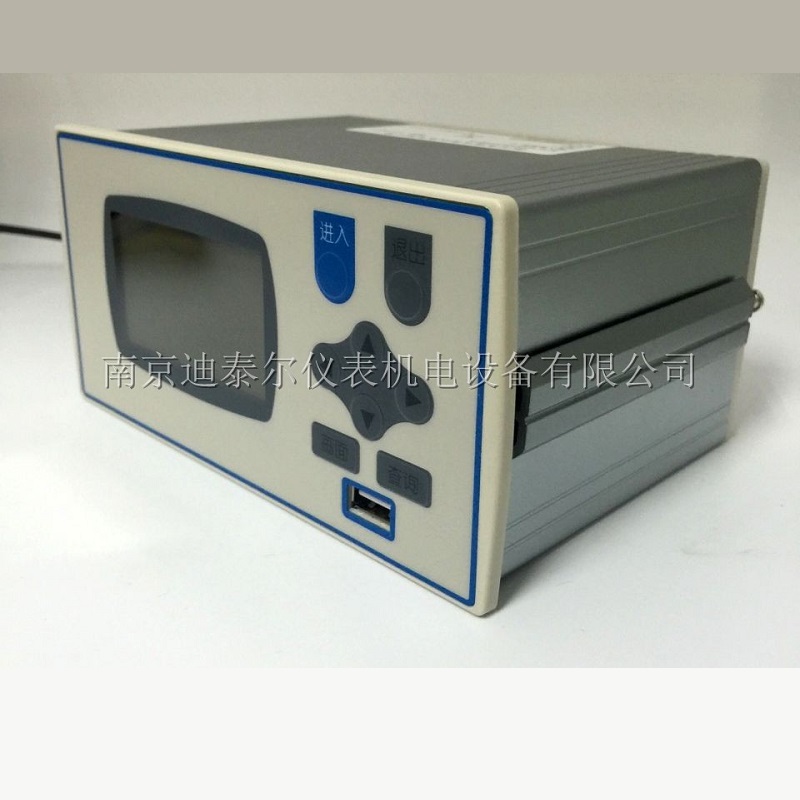

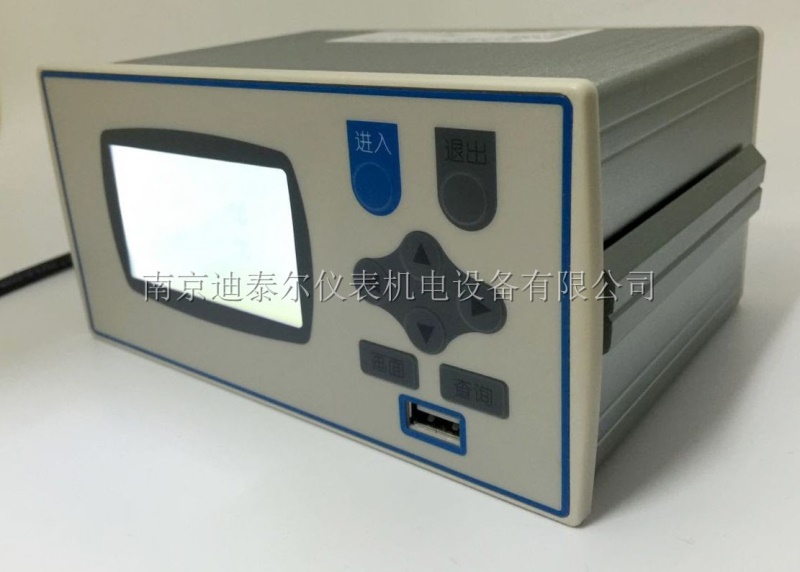

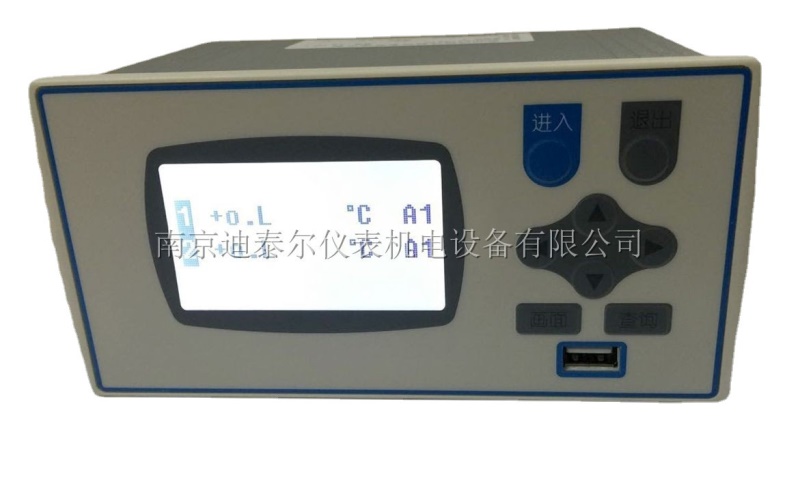

XSR21Y系列转矩，转速，功率检测控制记录仪

■ 配接脉冲输出转速.扭矩传感器,对扭矩、转速快速测量，计算功率值

■ 128×64点阵液晶屏显示，铝合金外壳。

■ 测量控制速率可设置10次/秒，20次/秒，50次/秒。

■ 汉字显示方式。

■ 64M历史数据（曲线）记录及查询。

■ 正向和反向最大扭矩值记录及查询。

■ 可选配4点继电器控制输出。

■ 可选配±15V、±12V、24V外供电源。

■ 可选配变送输出，最多可选择2路。

■ 可选配USB接口，实现U盘数据转存记录。

■ 可选配通讯接口。

■ 可选配打印接口。

选择打印接口功能时，最多只能选择1路变送输出



内容

代码说明

XSR21Y-

扭矩、转速双输入；标配1路外供、2点报警；0.05级测量精度；

外形尺寸

160×80×114.5mm 开孔152×75

面板规格

3英寸白底灰字液晶屏（128×64）

扭矩输入信号

脉冲信号：5000～15000Hz 测量范围2000～18000Hz

转速输入信号

脉冲信号：0.3～10000Hz

报警（250V AC/3A阻性负载）

T1～4

继电器常开预置输出。标配为2点报警,超过2点报警需单独计费

外供电源

B1

±15V DC，250mA

B2

±12V DC，300mA

B3

24V DC，300mA

变送（选件） （分辨率：1/3000；负载能力：600Ω） （□表示变送路数，选择范围为：1～2，最多选择2路变送输出）

□A1

电流输出(4～20)mA、(0～10)mA、(0～20)mA

□A2

电压输出(1～5)V、(0～5)V

□A3

电压输出(0～10)V

□A4

电压输出（-5～+5）V

□A5

电压输出（-10～+10）V

通讯（选件）（通讯速率：2400、4800、9600、19200、38400、57600、11520）（通讯地址：0～255）

MS1

RS232 MODBUS RTU协议或TC ASCII 协议

MS2

RS485 MODBUS RTU协议或TC ASCII协议

USB转储接口（选件）

USB

带64M历史记录和记录转存口。选此配件必须选配U盘

打印接口（选件）

P

RS232打印口注①

电源规格

V0

100-240V AC 50/60 Hz
