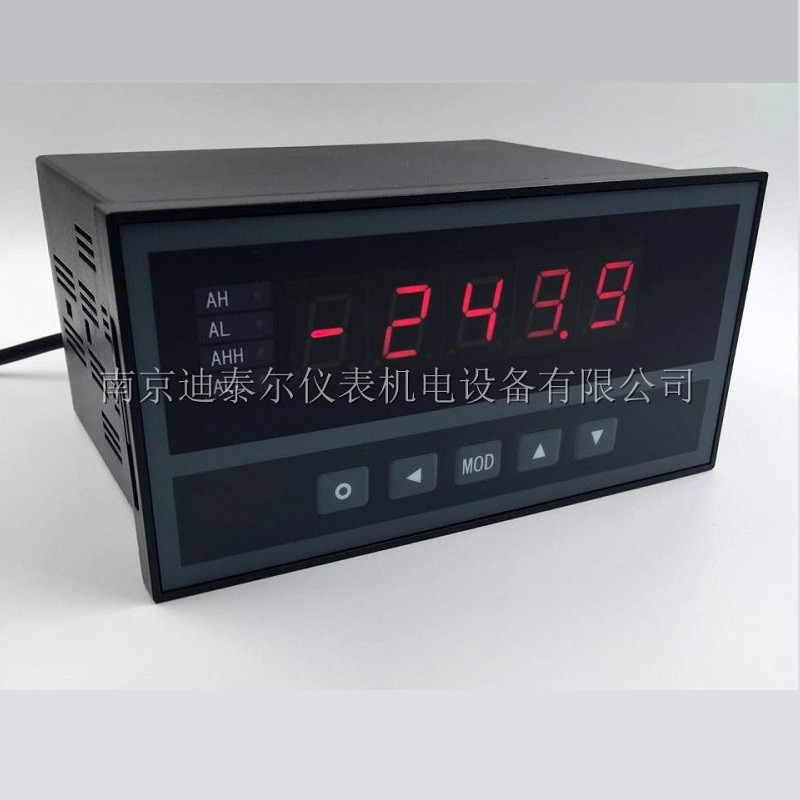

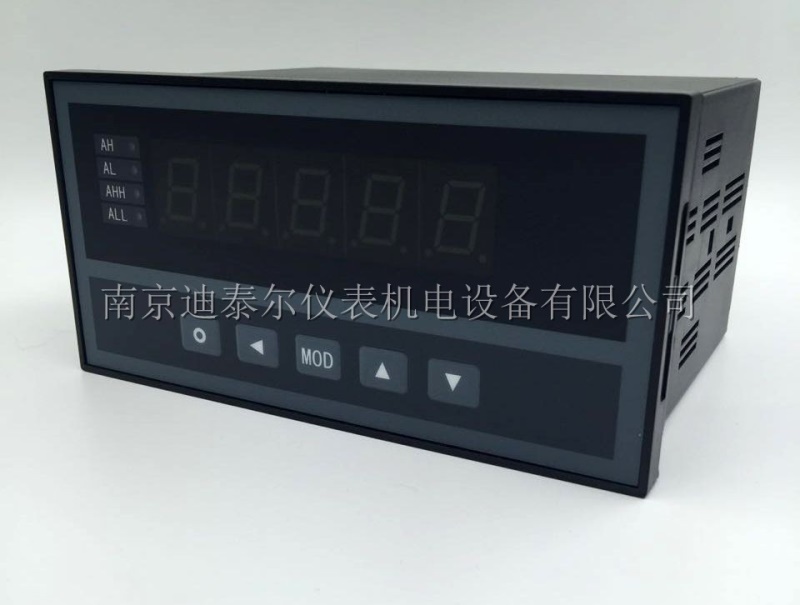

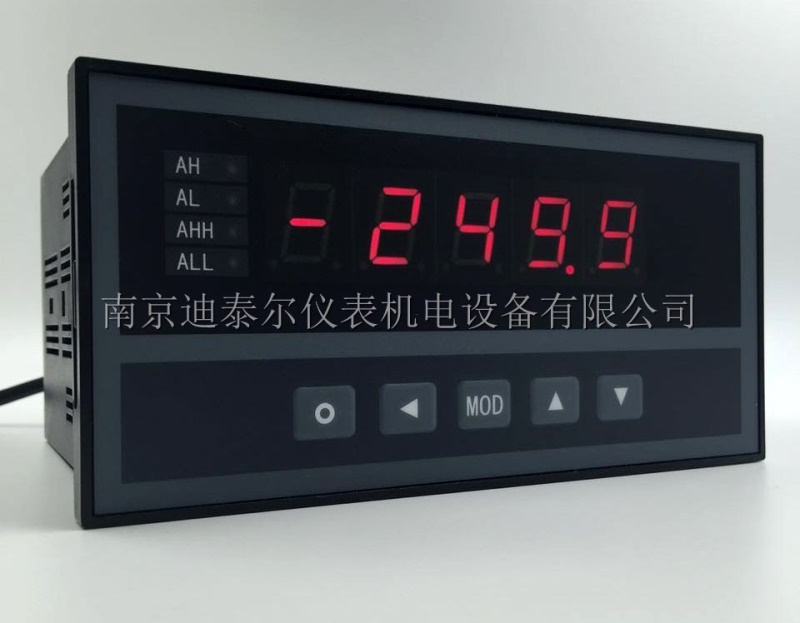

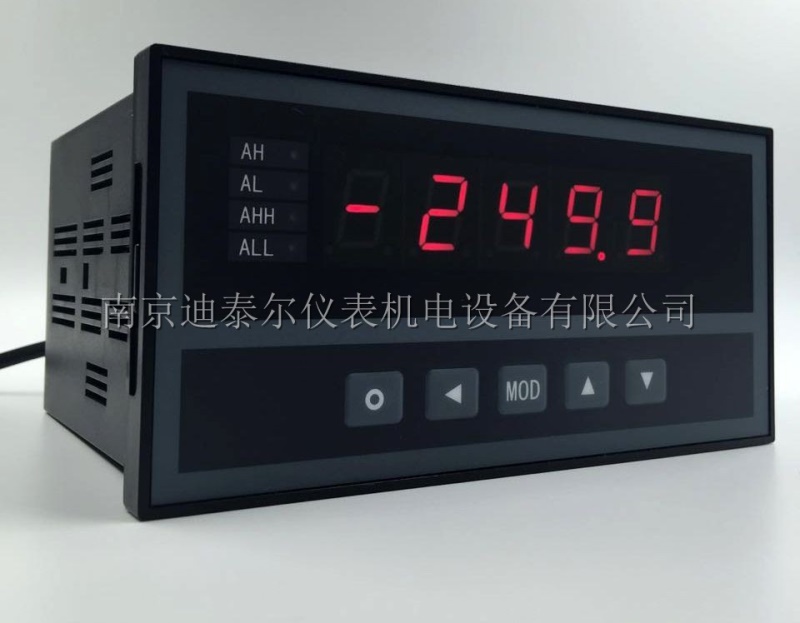

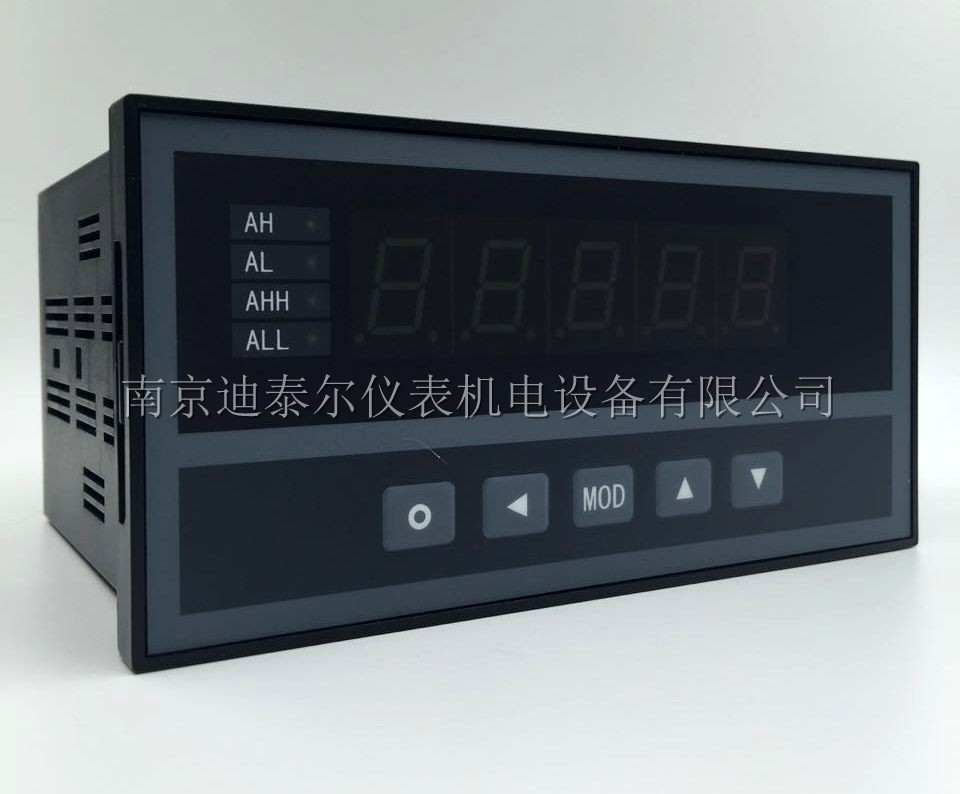

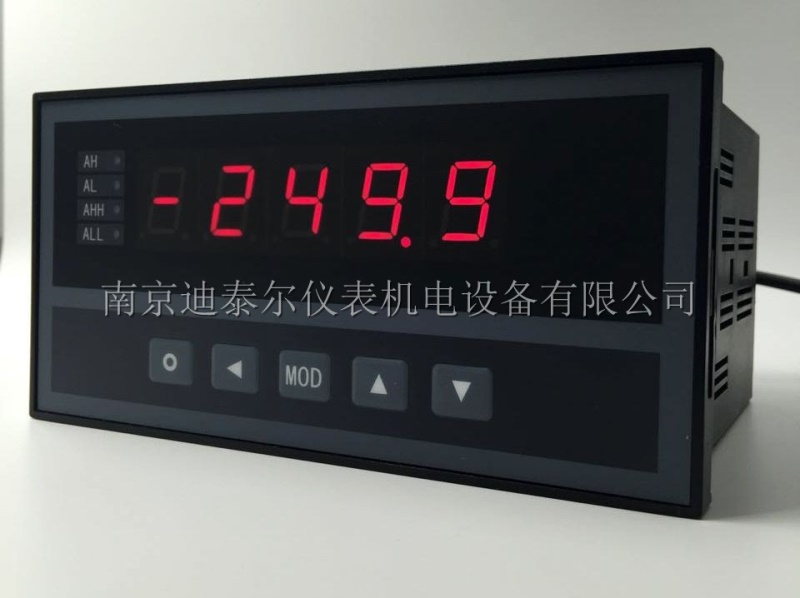

XSAE位移计数角度仪

XSAE显示控制仪,0.05级精度,选配1~4点报警输出,通讯,变送和打印
■ 配接电阻尺，电涡流位移传感器等。
■ 0.05级精度，测控速度每秒10次。显示范围-19999~45000。
■ 面板按键及开关量输入置零功能。
■ 8段折线修正功能。
■ 可选配1~4点报警输出。包括测量值上限、测量值下限，偏差上限，偏差下限，偏差值五种基本报警方式
和与五种基本报警方式对应的五种待机报警方式。
（待机报警方式：指仪表通电时即使处于报警区域也不报警，当测量值进入不报警区域后建立待机条件，此后正常报警）。
■ 4种可选配的外供电源。
■ 可选配通讯、变送和打印功能。

XSAE系列位移显示控制仪使用说明书完整版XSAEE07.pdf

内容

代码说明

XSAE-

0.05级显示精度；每秒10次测控速度

外形尺寸

AH

160×80×125      开孔尺寸：152×76

B

96×96×112       开孔尺寸：92×92

CH

96×48×112       开孔尺寸：92×45

面板规格

5位LED

输入信号  （其他输入信号，订货时说明）

I

直流电流（4-20）mA、（0-10）mA、（0-20）mA

V

直流电压（0-5）V、（1-5）V

W

电位器（500Ω～10kΩ）

接点输入（选件）

K

1点外部开关输入，用于置零。

报警（选件）

T1～4

T3、T4限AH、B     （250V AC/3A,阻性负载）

变送变送（选件）  （分辨率：1/3000；负载能力：600Ω）

A1

电流输出（4-20）mA、（0-10）mA、（0-20）mA

A2

电压输出（1-5）V、（0-5）V

A3

电压输出（0-10）V

外供电源（选件）  （输入信号为W（电位器）时不需要外供电源）

B1

24V±5% 50mA以下

B1G

24V±5% 100mA以下

B2

12V±5% 50mA以下

B2G

12V±5% 100mA以下

通讯（选件）  （通讯速率：2400、4800、9600、19200）  （通讯地址：0-99）

S1

TC ASCII协议 RS232

S2

TC ASCII协议 RS485

M1

Modbus-RTU协议 RS232

M2

Modbus-RTU协议 RS485

打印接口（选件）

P

电源规格

V0

100-240V AC 50/60 Hz

V1

10-24V AC 50/60 Hz；10-24V DC

XSAEW系列（单输入、高精度）

■ 配接电阻尺，电位器。（代替原XSAE）

■ 单6位LED显示，显示范围是-99999～99999

■ 针对电阻尺（电位器）的特点，输入电路做了优化

■ 显示、测量稳定性提高，抗电磁干扰、串模干扰的能力提升。

■ 0.05级精度，测控速度每秒5～200次可设置，显示范围-99999～99999。

■ 面板按键及开关量输入置位功能。

■ 10点折线修正功能。

■ 可选配1～4点报警输出。包括测量值上限、测量值下限，偏差上限，偏差下限，偏差绝对值上限、偏差绝对值下限六种基本报警方式和待机上、下限，待机偏差上、下限四种待机报警方式。

（待机报警方式：指仪表通电时即使处于报警区域也不报警，当测量值进入不报警区域后建立待机条件,此后正常报警）

内容	代码说明
	XSAEW-	0.05级测量精度；单显；
外形尺寸		AH	160×80×125开孔尺寸：152×76
		CH	96×48×82开孔尺寸：92×45
面板规格				6位LED，显示范围-99999～99999
输入信号				W	电位器（0.5～100kΩ）
开入（选件）					K1	1点开入（AH、CH选择K1时，通讯、变送只能二选一）
报警（选件） （250V AC/3A，阻性负载）						AH	T1～T4	1～4点继电器输出，均为常开+常闭双触点
						CH	T1～T2	1～2点继电器输出，均为常开+常闭双触点
							T3	3点继电器输出，为单常开触点
变送（选件） （光电隔离，分辨率：1/3000；负载能力：600Ω）								A1	电流输出（4-20）mA、（0-10）mA、（0-20）mA
								A2	电压输出（1-5）V、（0-5）V
								A3	电压输出（0-10）V
通讯（选件）（光电隔离，通讯速率：2400、4800、9600、19200、38400、57600、115200）（通讯地址：0-99）									MS1	RS232接口可通过软件设置选择TCASCII或Modbus-RTU
									MS2	RS485接口可通过软件设置选择TCASCII或Modbus-RTU
电源规格										V0	100～240V AC 50/60 Hz
										V1	10～24V AC 50/60 Hz；10～24V DC
