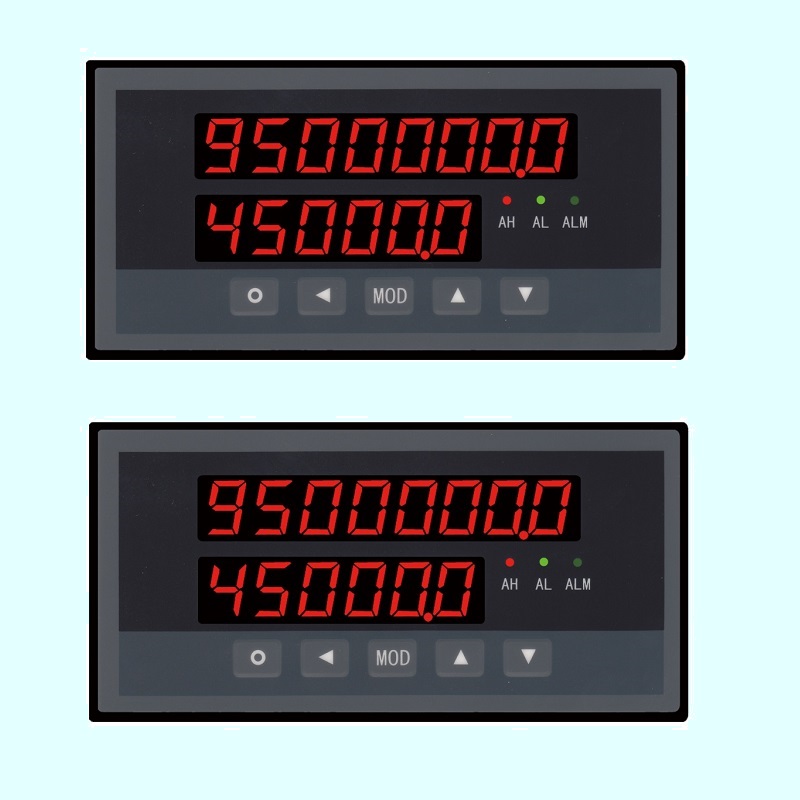

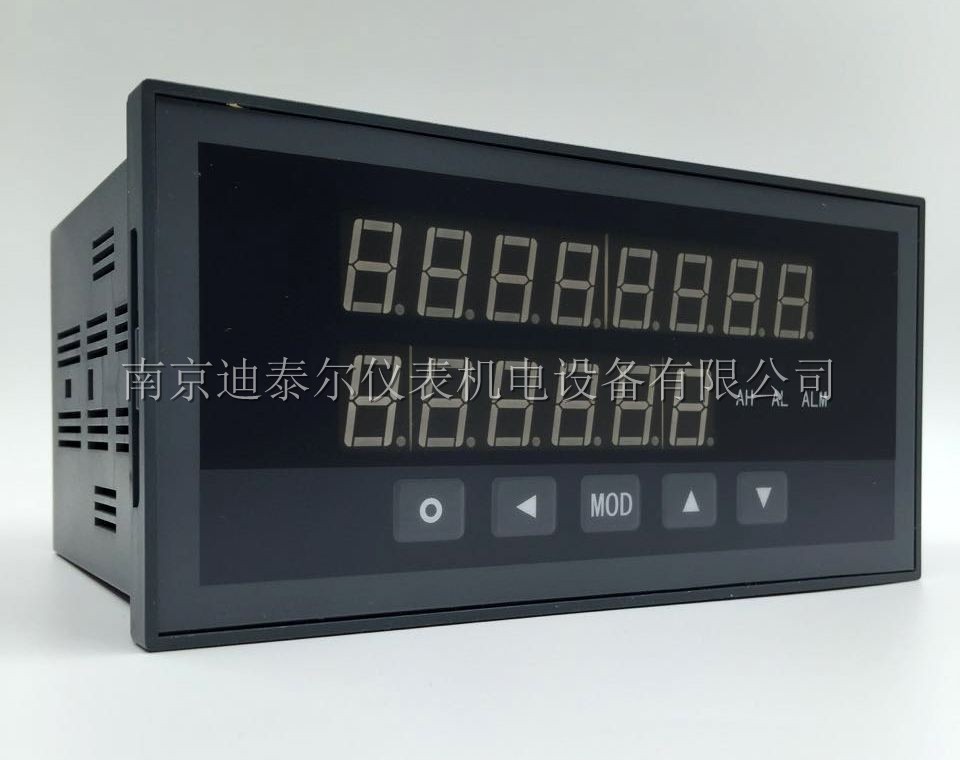

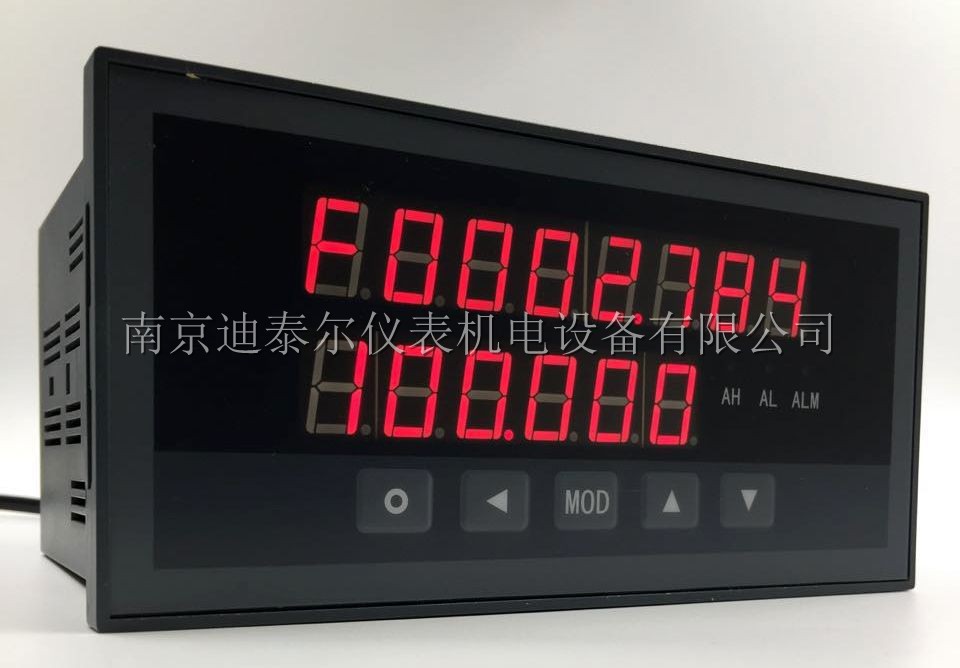

XSJD定量控制仪

XSJD定量控制仪
■ 配接各种脉冲输出的流量传感器，用于流量定量控制，自动给料控制。
■ 2点继电器输出，分别用于定量控制和瞬时流量下限报警（断料报警）。
■ 3点开关量输入，用于外接启动、停止（急停）、恢复(不清零启动）开关。
■ 手动启动定量控制和自动循环定量控制功能。
■ 累积流量测量精度：±1个脉冲 瞬时流量精度0.2级。
■ 定量控制精度与流速及装置相关。
■ 定量控制测控速度：0.02秒。
■ 标配流量传感器电源。
■ 8段折线修正功能。
■ 可选配通讯接口及瞬时流量变送输出

XSJD系列定量控制仪使用说明书完整版XSJDE11.pdf

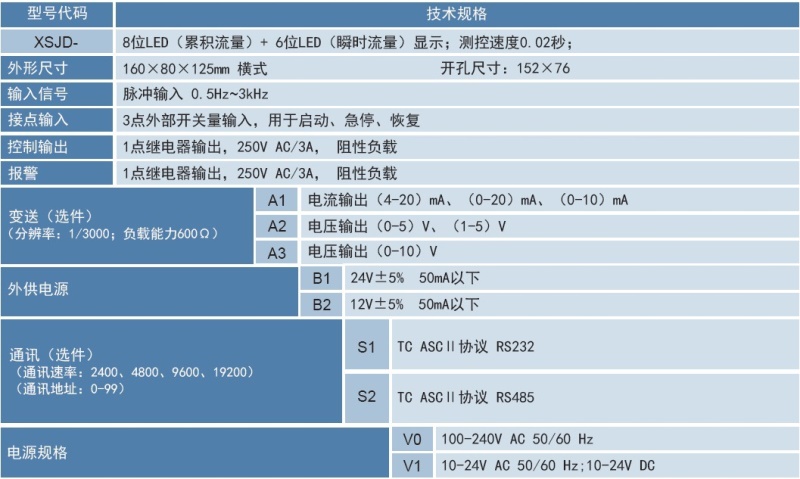

内容	代码说明

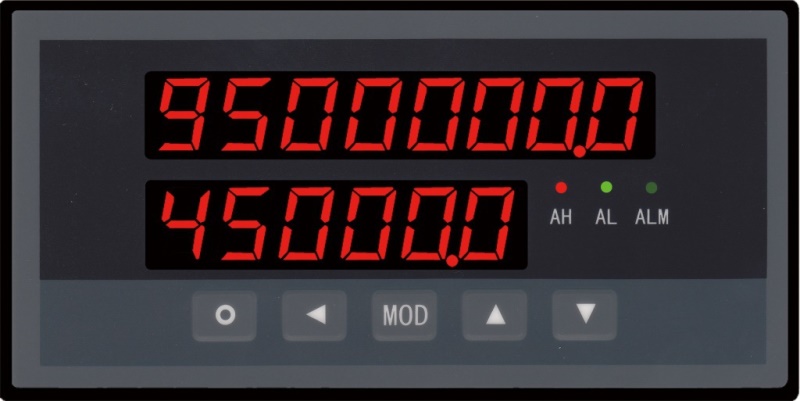

	XSJD-	8为LED（累积流量）+ 6位LED（瞬时流量）显示；测控速度0.02秒；
外形尺寸			160×80×125    开孔尺寸：152×76
输入信号				脉冲输入0.5Hz～3kHz
接点输入					3点外部开关量输入，用于启动、急停、恢复
控制输出						1点继电器输出，250V AC/3A，阻性负载
报警							1点继电器输出，250V AC/3A，阻性负载
变送（选件）  （分辨率：1/3000；负载能力600Ω）							A1	电流输出（4-20）mA、（0-20）mA、（0-10）mA
							A2	电压输出（0-5）V、（1-5）V
							A3	电压输出（0-10）V
外供电源								B1	24V±5% 50mA以下
								B2	12V±5% 50mA以下
通讯（选件）（通讯速率：2400、4800、9600、19200）  （通讯地址：0-99）									S1	TC ASCII协议 RS232
									S2	TC ASCII协议 RS485
电源规格										V0	100-240V AC 50/60 Hz
										V1	10-24V AC 50/60 Hz；10-24V DC



商品属性
[产品用途]	显示控制
[产地]	江苏
[加工定制]	是
[品牌]	DETAIR
[型号]	XSJB
[是否跨境出口专供货源]	否
[是否进口]	否
[货号]	TB-37006972997
