TUF型系列超声波流量计利用了低电压、多脉冲时差原理，采用双平衡信号差分发射、差分接收数字检测技术来测量顺流和逆流方向的声波传输时间，根据时差计算出流速。具有稳定性好、零点漂移小、测量精度高，量程比宽抗干扰性强等特点。

当超声波波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化正比于液体的流速，零流量时，两个传感器发射和接受声波所需的时间相同（唯一可实际测量零流量的技术）；介质流动时，逆流方向的声波传输时间大于水流方向的声波传输时间。其关系符合下面表达式：

二、仪表特点

■高精度测量
线优度优于 0.5%, 重复性精度优于 0.2%, 测量精度优于± 1.0%；

■测量范围大
选用不同型号的传感器 , 可实现口径 DN15-DN6000mm 管道流量的测量；

■支持中文英文菜单
不同版本的流量计 , 可支持中文或英文菜单 , 方便快捷；

■可靠性强
采用低电压 , 多脉冲发射电路测量精度 , 使用寿命及可靠性大幅提高；

■抗干扰能力强
采用双平衡信号差分发射 , 接受电路 , 有效抵御变频器 , 电视塔 , 高压线等强干扰源；

■强大的记忆功能
自动记忆前 64 日 , 前 64 月 , 前 5 年的累积流量 , 自动记忆前 64 次来电和断电时间和流量 , 自动记忆前 64 日流量计的工作状态是否正常。

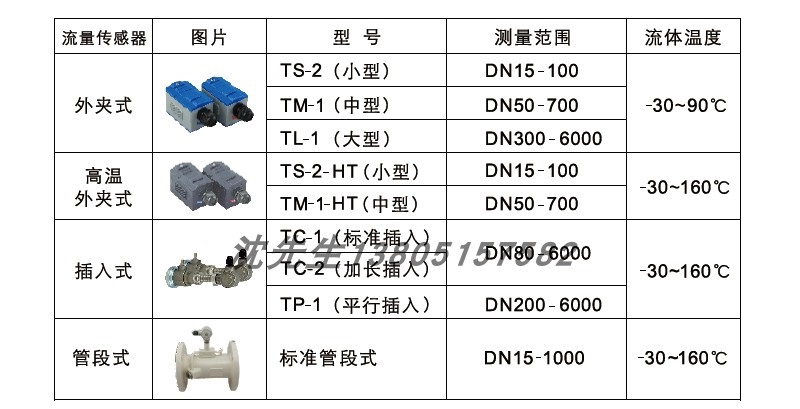

可选配传感器

基本型号

测量范围

流体温度

精度

电源

输入

输出

通信协议

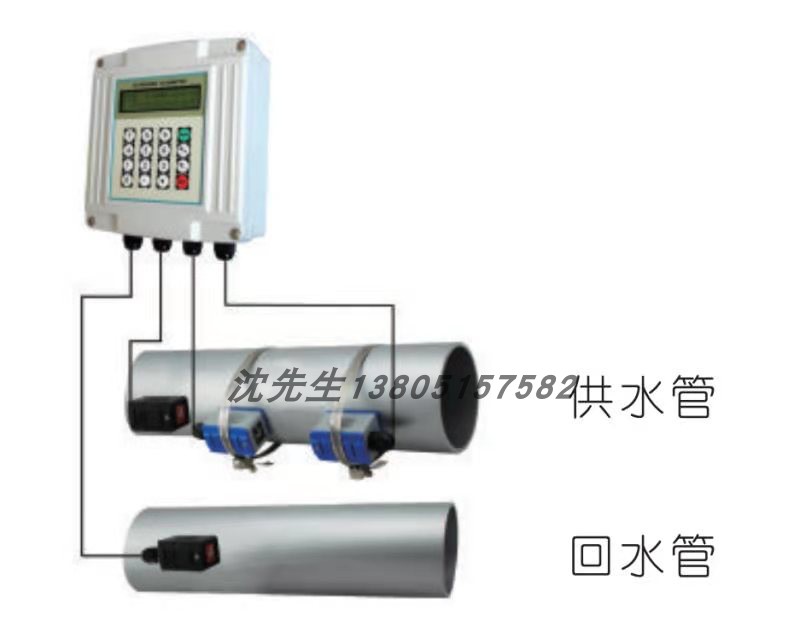

外夹式

TS-1
（小型）

TUF-2000BNB1

DN15-100mm

-30-90℃

± 1%

一次表
DC8-36V

二次表
AC220V
或 DC24V

3 路 4-20mA
模拟输入

2 路 3 线制
PT100 电阻信号
输入

隔离 RS232/
RS485
输入

2 路隔离 OCT
输出

1 路隔离 4-20mA
输出
（无源）

METER-BUS
协议

MODBUS
协议

富士
扩展
协议

简易
水表
协议

TM-1
（中型）

TUF-2000BNB2

DN50-700mm

TL-1
（大型）

TUF-2000BNB3

DN300-6000mm

高温外夹式

TH2-1
（小型）

TUF-2000BNB4

DN15-100mm

-30-160℃

THM-1
（中型）

TUF-2000BNB5

DN50-700mm

插入式

TC-1
（标准插入）

TUF-2000BNC1

DN80-6000mm

-40-160℃

TLC-2
（加长插入）

TUF-2000BNC2

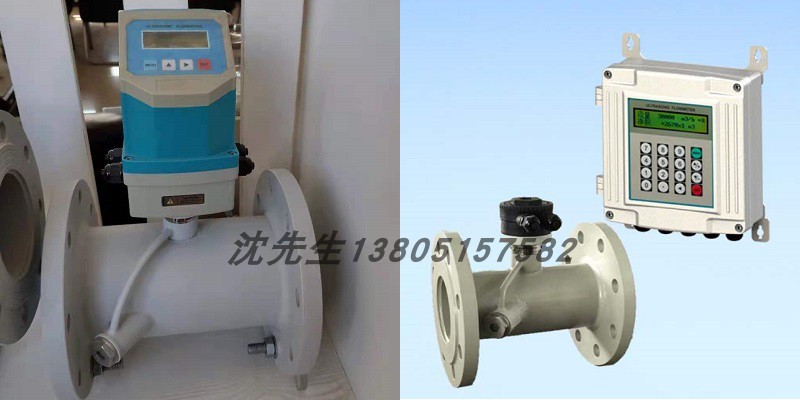

管段式

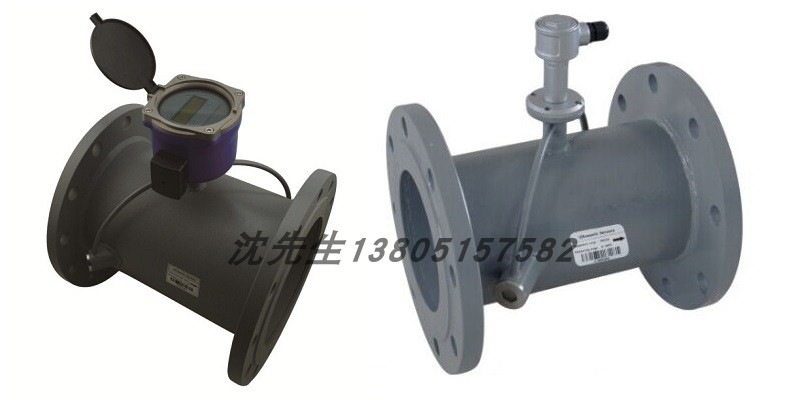

标准管段式

TUF-2000BNG

DN15-1000mm

-40-160℃

± 1%

一次表
DC8-36V

二次表
AC220V
或 DC24V

3 路 4-20mA
模拟输入

2 路 3 线制
PT100 电阻信号
输入

隔离 RS232/
RS485
输入

2 路隔离 OCT
输出

1 路隔离 4-20mA
输出
（无源）

METER-BUS
协议

MODBUS
协议

富士
扩展
协议

简易
水表
协议

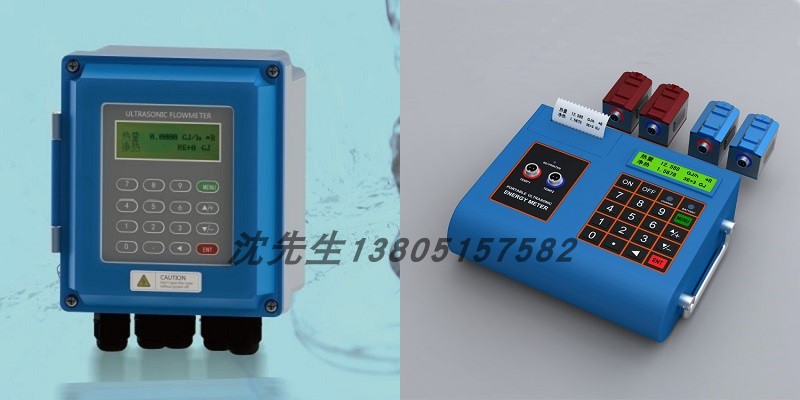

可选择的主机

壁挂式 TUF-2000FB ·用于挂墙安装 ·尺寸：178 × 165 × 55mm	盘装型 TUF-2000FS ·用于仪表盘安装 ·开孔尺寸：152mm × 76mm	防爆型 TUF-2000FD ·防爆等级 DⅡ BT4, 用于防爆场合 ·尺寸：285 × 265 × 90mm

超声波流量计

固定式超声波流量计

一、概述
TUF型系列超声波流量计利用了低电压、多脉冲时差原理，采用双平衡信号差分发射、差分接收数字检测技术来测量顺流和逆流方向的声波传输时间，根据时差计算出流速。具有稳定性好、零点漂移小、量程比宽抗干扰性强等特点。
当超声波波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化正比于液体的流速，零流量时，两个传感器发射和接受声波所需的时间相同（唯一可实际测量零流量的技术）；介质流动时，逆流方向的声波传输时间大于水流方向的声波传输时间。其关系符合下面表达式：

二、仪表特点

■高精度测量
线优度优于 0.5%, 重复性精度优于 0.2%, 测量精度优于± 1.0%；

■测量范围大
选用不同型号的传感器, 可实现口径 DN15-DN6000mm 管道流量的测量；

■防护等级高
一次表防护等级可达到 IP68, 可侵入水下 2 米工作；

■操作方便
即可用磁性棒在一次表上浏览参数, 还可通过二次表用中文进行参数再设定或显示；

■多重显示
一次表集信号检测与流量测量于一体, 可循环显示累计流量、流速、二次表可中文显示 100 余项菜单

■传输距离远、组网快捷
一次表与二次表之间采用 RS-485 总线通讯, 采用普通电缆即可, 传输距离可达 1000 米以上, 组网方便, 快捷。这种传输方式抗干扰能力强。解决了分体式超声波流量计专用电缆成本高, 抗干扰能力差, 传输距离短等问题。

可选配的二次表（用于单点测量，远传显示及参数设定）
	RS485 总线通讯（传输距离可达 1000m 以上） 24V 供电

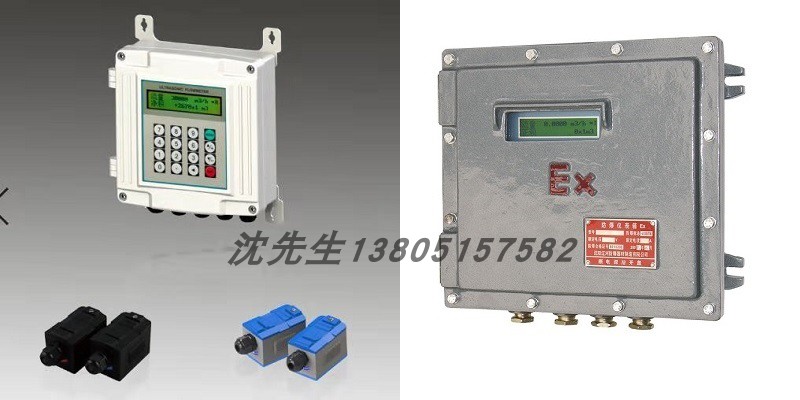

	壁挂式 TUF-2000FB ·用于挂墙安装 ·尺寸：178 × 165 × 55mm
	盘装型 TUF-2000FS ·用于仪表盘安装 ·开孔尺寸：152mm × 76mm
	防爆型 TUF-2000FD ·防爆等级 DⅡ BT4, 用于防爆场合 ·尺寸：285 × 265 × 90mm

组网测量图
RS485 总线通讯（传输距离可达 1000m 以上）

超声波流量计

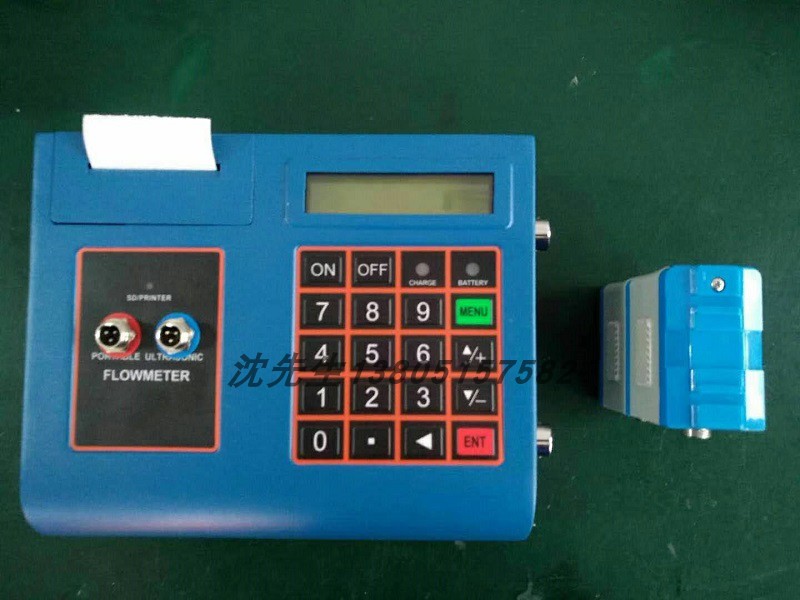

便携式超声波流量计

一、概述
TUF型系列超声波流量计利用了低电压、多脉冲时差原理，采用双平衡信号差分发射、差分接收数字检测技术来测量顺流和逆流方向的声波传输时间，根据时差计算出流速。具有稳定性好、零点漂移小、测量精度高，量程比宽抗干扰性强等特点。
当超声波波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化正比于液体的流速，零流量时，两个传感器发射和接受声波所需的时间相同（唯一可实际测量零流量的技术）；介质流动时，逆流方向的声波传输时间大于水流方向的声波传输时间。其关系符合下面表达式：

二、仪表特点

■高精度测量
线优度优于 0.5%, 重复性精度优于 0.2%, 测量精度优于± 1.0%；

■非接触式测量
将带磁性的超声波流量计传感器吸附在管道外壁, 即可完成流量测量；

■测量范围大
选用不同型号的传感器, 可实现口径 DN15-DN6000mm 管道流量的测量；

■支持中文英文菜单
不同版本的流量计, 可支持中文或英文菜单, 方便快捷；

■充电电源
内置大容量镍氢充电电池, 可支持流量计连续工作 20 小时以上；

■内置打印机
即可实现即时屏幕打印, 还可以定时打印提前设定的多达 20 余项的测量结果；

■内置数据记录器
可将提前设定的多达 20 余项的测量结果上传至计算机或联网通讯。

标准型号	型号	数量	描述
主机	TUF-2000P	1 个	体积：225 × 180 × 67mm，工作温度：-20-60℃，测量精度± 1%
中型传感器	TM-1	2 只	带磁性，体积：64 × 35 × 32mm，工作温度：-40-110℃，测量范围 DN50-DN700mm
超声波专用信号电缆		2 根	长度：5m，用于连接超声波流量计主机和传感器
电源线		1 根	长度 3M，用于给超声波流量计充电或使用交流电，长时间进行调整
热感打印纸		2 卷	长度：30m
超声波专用耦合剂		1 瓶	重量：110g，用于超声波传感器和管壁间超声波信号传播
拉紧器		2 根	长度：3m，最大拉力：100kg，用于非磁性管道捆绑传感器
卷尺		1 个	长度：3m，用于测量管道周长或两个探头间的安装距离
说明书		1 本
铝合金保护箱		1 个	体积：456 × 335 × 133mm 适用于野外，井下等恶劣环境

可选配的传感器	型号		描述	测量范围
小型传感器	TS-1		带磁性	DN15-DN100MM
中型传感器	TM-1		带磁性	DN50-DN700MM
大型传感器	TL-1		带磁性	DN300-DN6000MM
高温小型传感器	HTS-1			DN15-DN100MM
高温中型传感器	HTM-1			DN50-DN1000MM
可选配的其他硬件	型号		描述	测量范围
超声波测厚仪	TT100		精确测量管道壁厚提高流量监测精度	1.2-225.0mm
加长信号电缆			长度 10m × 2	适用于测量管道距离主机较远的场合
加长拉紧器			长度 6m × 2	适用管道直径超过 1000mm 的传感器固定
热感打印纸			长度 30m
线性度		0.5%
重复性		0.2%
准确性		示值的± 1%，流速＞ 0.2m/s
响应时间		0-999 秒，使用者任选
流速范围		± 32m/s
测量口径		15-6000mm
测量单位		米、英尺、立方米、升、立方英尺、美国加仑、英国加仑、油桶、美国液体桶、英国液体桶、美国兆加仑、使用者设定单位
累计器		7 位、负、净累计器
液体种类		各种能够传导声波的单一均匀的液体
安全性		设置值的锁定，更改数据需要解锁
显示		4 × 8 中文或 4 × 16 英文
通迅接口		RS-232，波特率 75-57600，同时兼容富士超声波流量计，也应用户的要求兼容其它产品
传感器		标准 M1 型，另有其它 4 种可供选择
传感器电缆		标准为 5m × 2, 也可加长为 10m × 2
电源		3 节 AAA 内置 Ni-H 电池，每次充满电可持续工作 12 小时， AC100-240V 的适配器
数据记录		内置数据记录仪，可记录 2000 行数据
手动累计器		7 位，按键即可开始用于校准
外壳材料		阻燃 ABS
外壳尺寸		200 × 90 × 30mm
主机重量		500g （1.2Ibs）包括电池

便携式超声波流量计编码规则

TUF-2000H

1 标准 TS-1 型

2 标准 TM-1 型

3 标准 TL-1 型

举例：TUF-2000H1

解释：手持式超声波流量计，标准配置

另选配标准小型传感器 TS-1 型

超声波流量计

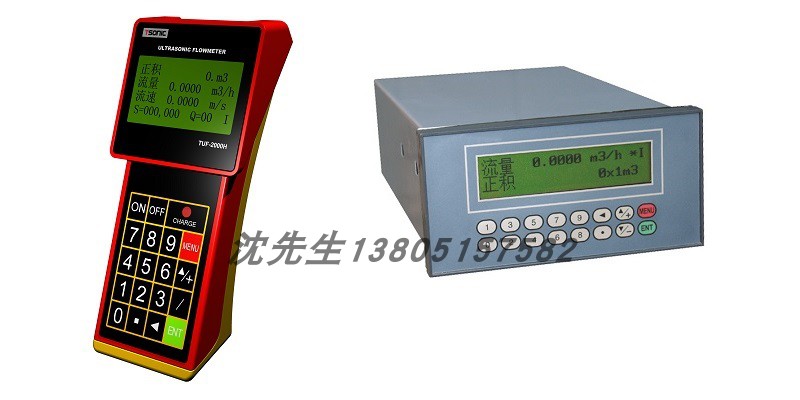

手持式超声波流量计

二、仪表特点

■高精度测量
精度可达± 1.0%, 线性度 0.5%, 重复性精度 0.2%

■体积小重量轻
体积仅为 210 × 90 × 30mm, 重量仅为 0.5KG；

■非接触式测量
将带磁性的超声波流量计传感器吸附在管道外壁, 即可完成流量测量；

■测量范围大
选用不同型号的传感器, 可实现口径 DN15-DN6000mm 管道流量的测量；

■充电电源
内置大容量镍氢充电电池, 可支持流量计连续工作 20 小时以上；

■打印屏幕液晶显示
可同时显示累积流量, 瞬时流量, 流速, 工作状态等；

■内置数据记录器
内置数据记录器空间为 24 字节, 可以存储 2000 行的测量数据；

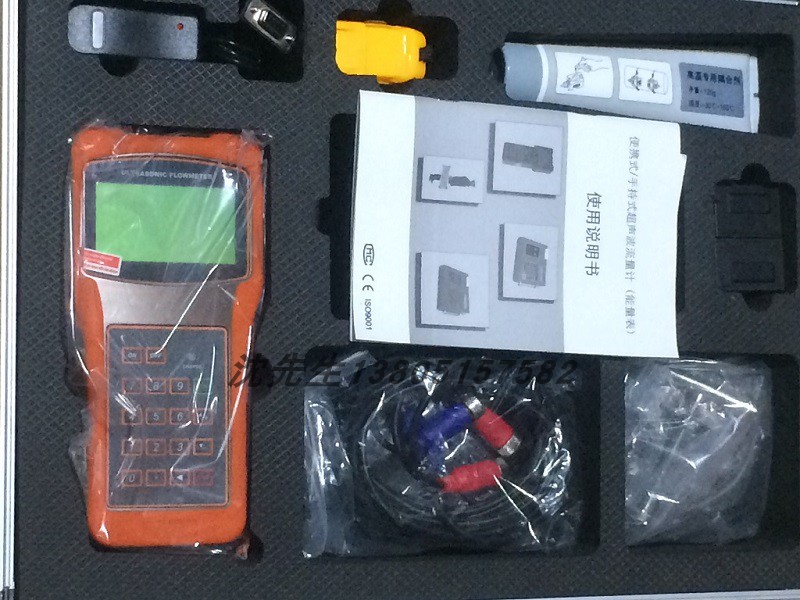

标准型号	型号	数量	描述
主机	TUF-2000P	1 个	体积：210 × 90 × 30mm，工作温度：-20-60℃，测量精度± 1%
中型传感器	TM-1	2 只	带磁性，体积：64 × 35 × 32mm，工作温度：-40-110℃，测量范围 DN50-DN700mm
超声波专用信号电缆		2 根	长度：5m，用于连接超声波流量计主机和传感器
数据线		1 根	长度 1m，用于将存储在数据记录器中的测量数据导出到计算机
电源适配器		1 个	长度 1m，用于给手持式超声波流量计充电
超声波专用耦合剂		1 瓶	重量：110g，用于超声波传感器和管壁间超声波信号传播
拉紧器		2 根	长度：3m，最大拉力：100kg，用于非磁性管道捆绑传感器
卷尺		1 个	长度：3m，用于测量管道周长或两个探头间的安装距离
说明书		1 本
铝合金保护箱		1 个	体积：415 × 315 × 100mm

可选配的传感器	型号	描述	测量范围	温度范围
小型传感器	TS-1	带磁性	DN15-DN100MM	-40-110℃
中型传感器	TM-1	带磁性	DN50-DN700MM	-40-110℃
大型传感器	TL-1	带磁性	DN300-DN6000MM	-40-110℃
高温小型传感器	HTS-1		DN15-DN100MM	-40-160℃
高温中型传感器	HTM-1		DN50-DN1000MM	-40-160℃
可选配的其他硬件	型号	描述	测量范围	温度范围
超声波测厚仪	TT100	精确测量管道壁厚提高流量监测精度	1.2-225.0mm	± 1%H ± 0.1mm H为被测物厚度
加长信号电缆		长度 10m × 2	适用于测量管道距离主机较远的场合
加长拉紧器		长度 6m × 2	适用管道直径超过 1000mm 的传感器固定

项目	性能参数
线性度	0.5%
重复性	0.2%
准确性	示值的± 1%，流速＞ 0.2m/s
响应时间	0-999 秒，使用者任选
流速范围	± 32m/s
测量口径	15-6000mm
测量单位	米、英尺、立方米、升、立方英尺、美国加仑、英国加仑、油桶、美国液体桶、英国液体桶、美国兆加仑、使用者设定单位
累计器	7 位、负、净累计器
液体种类	各种能够传导声波的单一均匀的液体
安全性	设置值的锁定，更改数据需要解锁
显示	4 × 8 中文或 4 × 16 英文
通迅接口	RS-232，波特率 75-57600，同时兼容富士超声波流量计，也应用户的要求兼容其它产品
传感器	标准 M1 型，另有其它 4 种可供选择
传感器电缆	标准为 5m × 2, 也可加长为 10m × 2
电源	3 节 AAA 内置 Ni-H 电池，每次充满电可持续工作 12 小时， AC100-240V 的适配器
数据记录	内置数据记录仪，可记录 2000 行数据
手动累计器	7 位，按键即可开始用于校准
外壳材料	阻燃 ABS
外壳尺寸	200 × 90 × 30mm
主机重量	500g （1.2Ibs）包括电池

超声波流量计

固定式超声波流量计

一、概述
TUF型系列超声波流量计利用了低电压、多脉冲时差原理，采用高精度和超稳定的双平衡信号差分发射、差分接收数字检测技术来测量顺流和逆流方向的声波传输时间，根据时差计算出流速。具有稳定性好、零点漂移小、测量精度高，量程比宽抗干扰性强等特点。
当超声波波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化正比于液体的流速，零流量时，两个传感器发射和接受声波所需的时间相同（唯一可实际测量零流量的技术）；介质流动时，逆流方向的声波传输时间大于水流方向的声波传输时间。其关系符合下面表达式：

二、仪表特点

■高精度测量
线优度优于 0.5%, 重复性精度优于 0.2%, 测量精度优于± 1.0%；

■测量范围大
选用不同型号的传感器, 可实现口径 DN15-DN6000mm 管道流量的测量；

■防护等级高
一次表防护等级可达到 IP68, 可侵入水下 2 米工作；

■操作方便
即可用磁性棒在一次表上浏览参数, 还可通过二次表用中文进行参数再设定或显示；

■多重显示
一次表集信号检测与流量测量于一体, 可循环显示累计流量、流速、二次表可中文显示 100 余项菜单

特点	基本型	功能型
外夹式 ·安全无需断流，无压力损失 ·精度± 1% ·安装维修方便，用户可自行安装 ·价格低，与测量口径无关 ·适合于工况条件较好的环境	TUF-2000BNB	TUF-2000FNB
插入式 ·安全无需断流，无压力损失 ·精度± 1% ·用户需经培训后，采用专用开孔器才能自行安装 ·价格较高，与测量口径无关 ·接收信号良好，长期运行稳定，可靠	TUF-2000BNC	TUF-2000FNC
标准管段式 ·安全需断管，断流，无压力损失 ·精度± 0.5% ·安全维修需断流，用户可自行安装 ·测量口径越大，价格越高 ·精度高，接收信号良好，长期运行稳定可靠	TUF-2000BNG	TUF-2000FNG
