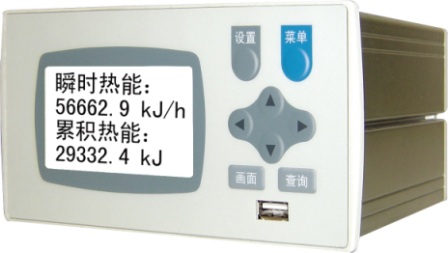

XSR22HC热能积算仪
为了您的安全,在使用前请阅读以下内容
注意安全 |
请不要使用在原子能设备、医疗器械等与生命相关的设备上。
本仪表没有电源保险丝,请在本仪表电源供电回路中设置保险丝等安全断路器件。
请不要在本产品所提供的规格范围之外使用。
请不要使用在易燃易爆的场所。
请避免安装在发热量大的仪表(加热器、变压器、大功率电阻)的正上方。
警告 |
周围温度为50℃以上时,请用强制风扇或冷却机冷却,但是,不要让冷却空气直接吹到本仪表。
对于盘装仪表,为了避免用户接近电源端子等高压部分,请在终设备上采取必要措施。
本产品的安装、调试、维护应由具备资质的工程技术人员进行。
如果本产品的故障或异常有可能导致系统重大事故,请在外部设置适当的保护电路,以防止事故发生。
本公司不承担除产品本身以外的任何直接或间接损失。
本公司保留未经通知即更改产品说明书的权利。
外形尺寸图 |
外形尺寸图:

开孔尺寸图:

接线图 |

注:直流电源产品,端子11为电源正,端子12为电源负。
对于订制产品,请以随机端子图为准。
接线说明
为确保安全,接线必须在断电后进行。
交流供电的仪表,其 端是电源滤波器的公共端,有高压,只能接大地,禁止与仪表其它端子接在一起。
本说明书给出的为基本接线图,受端子数量的限制,当仪表功能与基本接线图冲突时,接线图以机壳上端子图为准
参数一览表 |
流量参数
参数名称 |
取值范围/选择内容
(10进制) |
通讯地址
(16进制) |
默认值 |
流量传感器 |
涡街、涡轮、电磁、其他非差压、孔板、V锥、文丘里管、其他差压 |
47H |
涡街 |
信号类型 |
脉冲、mV、4-20mA、0-10mA、0-20mA、0-5V、1-5V |
1CH |
脉冲 |
流量系数 |
0~9999999 (单位脉冲数) |
25H |
3600 |
流量小数点 |
00000.、0000.0、000.00、00.000、0.0000 |
1DH |
0000.0 |
设计流量上限 |
-99999~99999 (同实测流量单位) |
1EH |
500.0 |
开方功能选择 |
关闭、开启 |
3FH |
关闭 |
介质与补偿 |
无补偿、固定密度、水温度补偿 |
49H |
无补偿 |
流体密度 |
0~99999 kg/ m3 |
4AH |
1 |
实测流量单位 |
m3/h、Nm3/h、t/h、l/m、kg/m、m3/m、Nm3/m(对应15~21) |
22H |
m3/h |
量纲转换单位 |
m3/h、Nm3/h、t/h、l/m、kg/m、m3/m、Nm3/m(对应0~6) |
48H |
m3/h |
设计工况温度 |
-99999~99999 ℃ |
45H |
00000 |
温一输入信号 |
无温度、固定温度、Pt100、Cu100、Cu50、K偶、T偶、E偶、S偶、4-20mA、0-10mA、0-20mA |
4FH |
Pt100 |
温一小数点 |
00000.、0000.0、000.00、00.000、
.0000 |
0BH |
0000.0 |
温一上限 |
-99999~99999 ℃ |
0CH |
500. 0 |
温一下限 |
-99999~99999 ℃ |
0DH |
0 |
固定温一值 |
-99999~99999 ℃ |
11H |
100.0 |
温一故障值 |
-99999~99999 ℃ |
55H 注1 |
0 |
温二输入信号 |
无温度、固定温度、Pt100、Cu100、Cu50、K偶、T偶、E偶、S偶、4-20mA、0-10mA、0-20mA |
50H |
Pt100 |
温二小数点 |
00000.、0000.0、000.00、00.000、0.0000 |
14H |
0000.0 |
温二上限 |
-99999~99999 ℃ |
15H |
500. 0 |
温二下限 |
-99999~99999 ℃ |
16H |
0 |
固定温二值 |
-99999~99999 ℃ |
1AH |
10.0 |
温二故障值 |
-99999~99999 ℃ |
58H 注1 |
0 |
修正参数
参数名称 |
取值范围/选择内容
(10进制) |
通讯地址
(16进制) |
默认值 |
小信号切除 |
0~99999 |
40H |
0 |
温一零点修正 |
-99999~99999℃ |
0EH |
0 |
温一满度修正 |
0.5~1.5 |
0FH |
1.0000 |
温一数字滤波 |
1~20 |
12H |
1 |
温一故障下限 |
-99999~99999 ℃ |
5CH 注1 |
-99999 |
温一故障上限 |
-99999~99999 ℃ |
5DH 注1 |
99999 |
温二零点修正 |
-99999~99999℃ |
17H |
0 |
温二满度修正 |
0.5~1.5 |
18H |
1.0000 |
温二数字滤波 |
1~20 |
1BH |
1 |
温二故障下限 |
-99999~99999 ℃ |
5EH 注1 |
-99999 |
温二故障上限 |
-99999~99999 ℃ |
5FH注1 |
99999 |
流量零点修正 |
-99999~99999
(补偿前单位) |
20H |
0 |
流量满度修正 |
0.5~1.5 |
21H |
1.0000 |
流量时间滤波 |
0~60 |
24H注2 |
4 |
冷端补偿修正 |
0~2 |
28H |
1.0000 |
协议计量 |
小信号门限 |
0~99999(补偿后单位) |
3BH |
0 |
小信号协议值 |
0~99999(补偿后单位) |
3CH |
0 |
大信号门限 |
0~99999(补偿后单位) |
3DH |
99999 |
大信号系数 |
0~99999 |
3EH注3 |
0 |
累计参数
参数组 |
参数名 |
取值范围/选择内容
(10进制) |
通讯地址
(16进制) |
默认值 |
流
量
累
积 |
累积值小数点 |
00000.、0000.0、000.00、00.000、0.0000 |
35H |
00000. |
清零初始值 |
0~1000000000 |
36H |
0 |
清零许可 |
关闭、开启 |
37H |
关闭 |
通讯清零 |
0~2222 |
38H |
0 |
停电信息清零 |
关闭、开启 |
39H |
关闭 |
累积查询清零 |
关闭、开启 |
3AH |
关闭 |
热
能
累
积 |
热能小数点 |
00000.、0000.0、000.00、00.000、0.0000 |
60H |
00000. |
热能初始值 |
0~1000000000 |
61H |
0 |
清零许可 |
关闭、开启 |
62H |
关闭 |
通讯清零 |
0~2222 |
63H |
0 |
计算方式 |
温差、焓值(对应0~1) |
64H |
温差 |
比热 |
0~9.9999 |
65H |
1.0000 |
热能单位 |
kJ/h、MJ/h、GJ/h、kCal/h、MCal/h、GCal/h、kW、MW、GW(对应0~8) |
66H |
kJ/h |
K1 |
0.000~9.999 |
67H |
1 |
K2 |
0.000~9.999 |
68H |
1 |
能量计算方式 |
热能测量、冷能测量
(对应0~1) |
69H |
热能测量 |
传感器位置 |
供水、回水(对应0~1) |
6AH |
供水 |
通讯参数
参数名称 |
取值范围/选择内容
(10进制) |
通讯地址
(16进制) |
默认值 |
通讯地址 |
0~99 |
2DH |
1 |
通讯波特率 |
2400、4800、9600、19200 |
2EH |
9600 |
通讯校验位 |
无校验/奇校验/偶校验 |
5BH 注4 |
无校验 |
通讯控制报警 |
仪表控制/计算机控制 |
2FH |
仪表控制 |
通讯控制变送 |
仪表控制/计算机控制 |
30H |
仪表控制 |
通讯协议 |
TC ASCII/Modbus-RTU |
5AH 注5 |
TC ASCII |
报警参数
参数组 |
参数名称 |
取值范围/选择内容
(10进制) |
通讯地址
(16进制) |
默认值 |
报
警
点
一 |
报警设定值 |
-99999~1000000000 |
00H |
0 |
报警通道 |
温一输入通道、温二输入通道、补偿前流量、补偿后流量、瞬时热能 |
01H |
温一 |
报警方式 |
上限、下限、热能预置清零、热能预置不清零 |
02H |
上限 |
报警灵敏度 |
0~99999 |
03H |
0 |
报警延时 |
0~30(秒) |
04H |
0 |
参数组 |
参数名称 |
取值范围/选择内容
(10进制) |
通讯地址
(16进制) |
默认值 |
报
警
点
二 |
报警设定值 |
-99999~1000000000 |
05H |
0 |
报警通道 |
温一输入通道、温二输入通道、补偿前流量、补偿后流量、瞬时热能 |
06H |
温二 |
报警方式 |
上限、下限、热能预置清零、热能预置不清零 |
07H |
上限 |
报警灵敏度 |
0~99999 |
08H |
0 |
报警延时 |
0~30(秒) |
09H |
0 |
变送参数
参数名称 |
取值范围/选择内容
(10进制) |
通讯地址
(16进制) |
默认值 |
输出信号类型 |
4-20mA、0-10mA、0-20mA、1-5V、0-5V、0-10V |
29H |
4-20mA |
变送输出上限 |
-99999~99999 |
2AH |
5000 |
变送输出下限 |
-99999~99999 |
2BH |
0 |
变送通道 |
温一、温二、补偿前流量、补偿后流量、瞬时热能 |
2CH |
温一 |
记录参数
参数名称 |
取值范围/选择内容
(10进制) |
通讯地址
(16进制) |
默认值 |
记录间隔分 |
0~59(分) |
41H |
0 |
记录间隔秒 |
0~59(秒) |
42H |
1 |
记录方式 |
循环记录和记满停止 |
43H |
记满停止 |
记录清零 |
关闭、开启 |
44H |
关闭 |
显示参数
参数名称 |
取值范围
(10进制) |
通讯地址
(16进制) |
默认值 |
显示主画面 |
全测量值画面、补偿前信息画面、瞬时流量大字体、累积流量大字体、物理量画面 |
4DH |
测量值数显 |
显示方式 |
固定显示、循环显示 |
4CH |
固定显示 |
循显时间间隔 |
1~20秒 |
4EH |
5 |
背光亮度渐变 |
开启、关闭 |
56H 注6 |
开启 |
液晶对比度 |
0~15 |
59H 注7 |
0 |
系统参数
参数组 |
参数名称 |
取值范围
(10进制) |
通讯地址
(16进制) |
默认值 |
时钟 |
|
|
|
|
密码 |
设置参数密码 |
0~999999 |
51H |
01111 |
引导参数密码 |
0~999999 |
52H |
21215 |
备份参数密码 |
0~999999 |
53H |
20724 |
注1:通过设定仪表的温度故障上、下限,及故障时的代用温度值,可以使仪表在故障期间按代用的温度值进行运算,以减小误差。当故障排除后,仪表自动恢复为正常的补偿运算。
注2:“流量时间滤波”表示对流量进行这么长时间的平均滤波。该参数只针对于瞬时流量计算,对脉冲频率值无效。
注3:超出上限部分的瞬时流量乘以系数进行累积。
注4:“通讯校验位”用户可自行设置。
注5:“通讯协议”可选择为“TC ASCII”或“Modbus-RTU”,用户可根据需要自行选择。
注6:“背光亮度渐变”设置为“开启”后,无按键操作10分钟后液晶背光亮度自动变暗,有按键操作时背光自动提高亮度;设为“关闭”时背光一直处于亮的状态,建议用户将此参数设为“开启”。
注7:“液晶对比度”该参数用户可自行设置。
快速设置流量参数
|
仪表上电后,通过设置如下参数可完成流量测量。

图1 快捷操作流程图
具体的参数流程如下图所示。选择了一条支路,则其他支路的参数自动隐藏。例如选择“流量通道 输入信号类型”为脉冲,则不再显示“设计流量上限”“流量传感器类型”“开平方功能”参数。

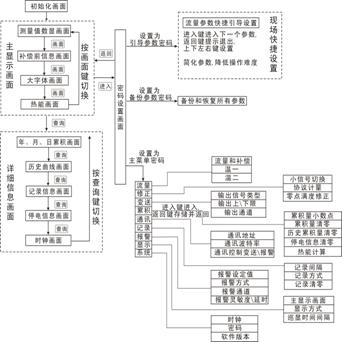

仪表画面切换流程 |

切换画面
|
仪表包含五个日常信息画面。可以按画面键在各个画面之间切换,也可以通过设定参数使其自动循环显示。

上述各个画面可能因为参数设置等原因略有变化:
1. 当温度输入断线时,或当输入超出仪表物理测量上限时,仪表在对应的位置显示“溢出”字样。
2. 当累积流量位数大于6位时,仪表自动隐藏“累积”字样,以便于显示更高的数据位数。
※ 注意:补偿前信息画面中的“流量”主要用于判断补偿相关参数是否设置正确。具体请参见 “补偿前信息画面中的流量”。
查询历史记录和停电信息
|
仪表包含五个历史信息画面。可以按查询键在各个画面之间切换。可随时按返回键返回测量值显示画面。
年月日累积量查询

本画面按左、右键可以移动光标,按上、下键可以增减选中的年、月、日的数值。选中不同的日期时,标题栏会自动显示当前查询的是什么时间的累积流量。
可以查询近3年内每年、每月、每日的累积流量。
瞬时量历史曲线查询

图2 瞬时量历史曲线画面
瞬时量历史曲线画面包含温度一、温度二、流量三个画面,按查询键可依次切换。
按上、下键可以向前后翻页,按左、右键可以在一个页面内左右移动光标轴。
记录信息和U盘转储

图3 记录信息和U盘转储画面
停电信息

图4 停电信息画面
按左、右键可以向前后翻页。
共可记录8组停电和上电信息。记录满后,覆盖旧信息
时钟画面

图5 时钟画面
流量算法 |
仪表可以配接多种流量传感器,根据输入信号类型不同可以分为三类,如下表所示。
传感器类型 |
说 明 |
仪表计算公式 |
非差压类脉冲输入 |
主要配接涡街、涡轮等非差压型脉冲输出的传感器 |
实测流量单位以小时为单位:

实测流量单位以分钟为单位:
 |
非差压类模拟量输入 |
主要配接涡街、涡轮、电磁等非差压型模拟量输出(通常为4~20mA)的变送器 |

|
差压类模拟量输入 |
主要配接孔板、V锥等差压型模拟量输出(通常为4~20mA)的传感器或变送器 |

或

|
这里需要特别说明的是,差压传感器的参数设置方式。通常传感器提供的参数包含差压上限、流量上限、流量系数、雷诺数、管径比、可膨胀系数等。差压传感器的计算公式通常为:

由于各传感器厂家计算书不同,但通常都提供设计工况流量上限,和设计工况温度、压力。因此,本仪表采用了根据设计工况量程和密度补偿计算的方式,简化了仪表的参数设置。例如,对于标准孔板流量计测量过热蒸汽流量的应用,补偿公式如下:

流量量纲转换
上表列出的都是根据传感器测量原理得出的公式,在现场往往还需要对流量进行量纲转换。这一点通过设置仪表实测流量单位和量纲转换后单位即可实现。转换公式为:


公式中的工况密度往往需要根据现场的温度、压力和流体类型计算,当然也可以是固定密度
流量系数单位转换
对于脉冲输入类传感器,其出厂标定的流量系数的单位与现场计量需要的流量单位时有不同。设置仪表参数时,应该将单位统一成现场计量需要的流量单位。例如:传感器出厂标定的流量系数为32.1脉冲/升,现场需要按照立方米为单位计量。那么就应该将仪表内的参数流量单位设置为m³/h,将参数流量系数设置为32100(脉冲/立方米)。
参数设置
由于不同的传感器、介质、现场需求导致需要设置的参数不同,仪表提供引导参数快捷设置的模式,根据设置内容,自动隐藏不需要设置的参数。以简化设置的繁琐性。在密码设置时,输入引导参数密码(默认值21215),即可进入流量快捷设置。
补偿前信息画面中的流量
这是一个中间计算量,此时尚未引入补偿系数计算:对于非差压类,显示的是工况体积流量,对于差压类,显示的是:

热能计算 |
温差方式
热能瞬时值 = 质量流量 × 比热 ×(温度1 — 温度2)
水的比热为1kcal/kgk ,即1公斤水升温1℃的热能为1千卡。
比热由用户自行设置。
例:测量出流量为1.2t/h,t1 - t2的温差为30℃,比热为1.000
则每小时的累积热能为36Mcal
焓值方式
热能瞬时值 = K1 × 质量流量 × 焓值1 — K2 × 质量流量 × 焓值2
该公式只适用于热水,其中焓值1和焓值2分别根据温度1和温度2查表得出。热水热焓表参见《热工手册》。
仪表根据计算所得的瞬时热能值自动累积总热能值。当热能累积参数组中的清零许可设置为“开”时,可以通过在测量值数显画面时按下键将热能累积值清为初始设定值。
传感器位置
根据传感器安装位置设置。安装在供水管道上时,设置为“供水”,此时密度按照温度一计算;安装在回水管道上时,设置为“回水”,此时密度按照温度二计算。

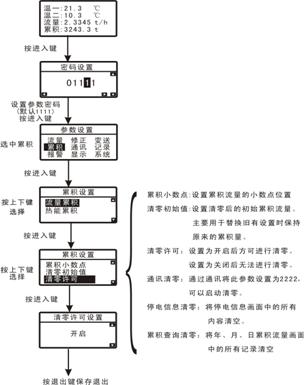

流量累积和清零 |

如何清零当前累积流量
按上图所示,设置“清零许可”参数为开启。
在日常信息画面按上键5秒钟。或将“通讯清零”参数设置为2222。
※ 注意:为防止仪表正常运行中被误操作。工程调试完成后,应该将“清零许可”参数设置为关闭。
如何清零历史累积量和停电信息
将“累积查询清零”设置为开启,可以自动清零历史累积量。将“停电信息清零”设置为开启,可以自动清零历史累积量。
如何清零当前累积热能
累积热能清零跟累积流量清零方法相同,在热能累积参数组设置“清零许可”参数为开启。
在日常信息画面按下键5秒钟。或将“通讯清零”参数设置为2222。

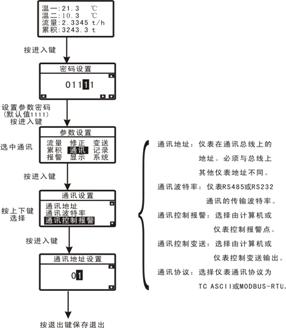

通讯设置 |

通讯协议
仪表通讯协议包括TC ASCII协议和Modbus-RTU协议,用户可以自行选择。
TC ASCII协议
有关的通讯命令及协议详见《通讯协议》,与本仪表相关的命令如下:Modbus-RTU通讯协议
有关的通讯命令和协议详见《MODBUS通讯协议》
通讯命令 |
通讯命令 |
· 读累积热能值 |
· 读开关量输出状态(报警输出) |
· 读温度一测量值 |
· 读仪表版本号 |
· 读温度二测量值 |
· 读仪表参数数值 |
· 读补偿前瞬时流量值 |
· 设置仪表参数 |
· 读补偿后瞬时流量值 |
· 输出一路模拟量 |
· 读流量密度值 |
· 输出二路模拟量 |
· 读瞬时热能值 |
· 输出开关量 |
· 读一路输出模拟量值(变送输出一) |
|
命令内容 |
MOBUS功能码 |
起始地址 |
数据格式 |
读温度一 |
04或03 |
00 |
32位浮点数 |
读温度二 |
04或03 |
02 |
32位浮点数 |
读补偿前流量 |
04或03 |
04 |
32位浮点数 |
读补偿后流量 |
04或03 |
06 |
32位浮点数 |
读累积流量 |
04或03 |
08 |
32位浮点数 |
读流量密度值 |
04或03 |
10 |
32位浮点数 |
读累积流量(高精度) |
04或03 |
20 |
64位浮点数 |
读变送输出 |
04或03 |
12 |
32位浮点数 |
读瞬时热能 |
04或03 |
14 |
32位浮点数 |
读累积热能 |
04或03 |
16 |
32位浮点数 |
读仪表参数 |
03 |
256+参数地址 |
32位浮点数 |
设置仪表参数 |
10 |
256+参数地址 |
32位浮点数 |

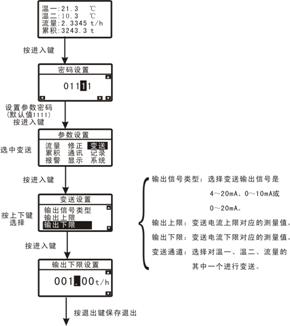

变送设置
|

变送电流的计算

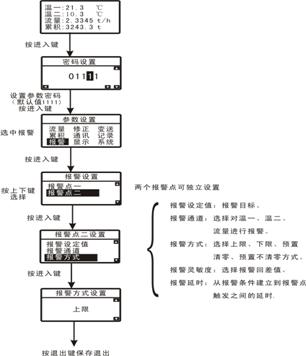

报警设置 |

该功能为选择功能,用户订货时选择了报警点,才开放相关功能。多可选择2个报警点。
报警方式:
选择为上限时表示对测量值上限报警;选择为下限时表示对测量值下限报警;
选择为热能预置清零时表示对累积热能进行预置输出,同时将累积热能值清零;
选择为热能预置不清零时表示对累积热能进行预置输出,且不改变累积热能值。
在设置了报警方式参数后,报警类型就分为两种:测量值上下限报警和热能累积量预置输出两种,两种方式的参数设置方法不同。
测量值上下限报警
报警灵敏度
为防止测量值在报警设定值附近波动时造成报警继电器频繁动作,可以根据需要设定一个报警解除的外延区域。
例:上限报警时:

报警延时
设置范围0~30秒,为0时无报警延时功能。
当测量值超过报警设定值时,启动报警延时,如果在报警延时期间测量值始终处于报警状态,则报警延时结束时输出报警信号,否则不输出报警信号。
报警恢复也受延时控制。
累积热能预置输出
热能预置输出提前量(报警灵敏度)
当报警方式选择为热能预置清零/预置不清零时,报警灵敏度确定了预置输出的提前量。
预置输出动作时间(报警延时)
当报警方式选择为热能预置清零/预置不清零时,报警延时确定了预置输出的动作时间,单位为秒。当设置为0时,不自动恢复。
例:要求一报警点为热能预置输出,目标值为12.35KJ,提前量为0.05KJ。累积流量达到12.30KJ时,一报警输出闭合,10秒后自动回复,同时将累积热能清零
应设置一报警点参数组中:报警设定值:12.35,报警方式:热能预置清零,报警灵敏度:0.05,报警延时:10

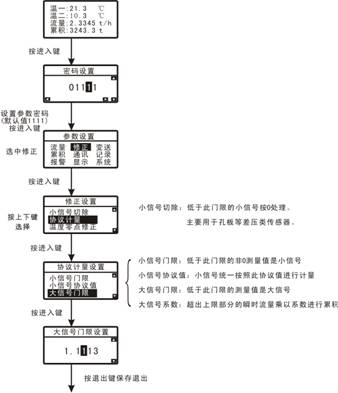

小信号切除与协议计量
|

协议计量
主要用于贸易计量时,供需双方对低于或高于某个门限的值按照协议值计量和结算。
传感器和系统误差修正
|

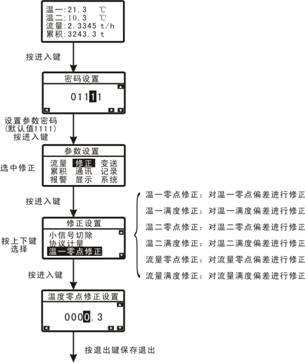

如何使用零点和满度修正
仪表内部的零点和满度修正主要用于修正传感器及连线造成的误差。仪表本身的精度出厂前是经过检验合格的。
当测量值在整个量程范围内存在固定偏差时,可以采用零点修正。例如基准温度为20.0℃时,仪表显示20.3℃;基准温度为89.3℃时,仪表显示89.6℃,则可以将零点修正设置为-0.3℃。零点修正值=基准温度—仪表显示温度。
当测量值越接近量程上限误差越大,则可以采用满度修正。满度修正前,应首先采用零点修正将零点对准。然后设置满度修正为:基准值÷仪表显示值。
仪表内部的计算公式为:
终显示值=(修正前测量值+零点修正值)×满度修正值

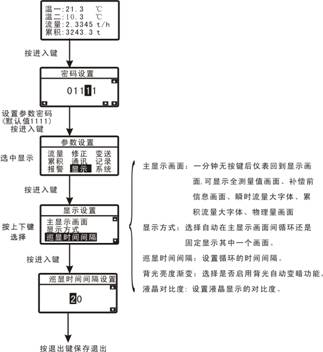

显示设置
|

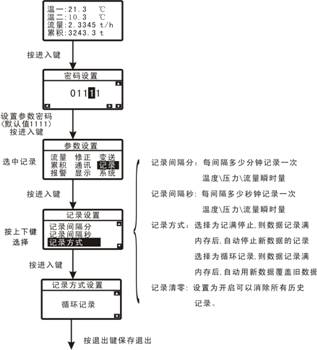

记录设置
|

记录时间
仪表采用4M flash进行温度、压力、流量瞬时量的定时记录。记录时间的长短决定于记录间隔的设置。公式如下:

记录查询
可通过瞬时量历史曲线画面查询;也可以通过USB接口,用U盘将数据转存到计算机。在计算机上采用专用软件进行曲线和报表的查询与分析。

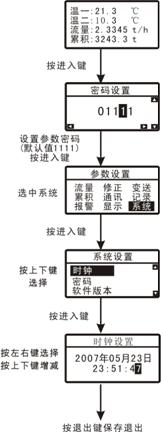

时钟设置
|

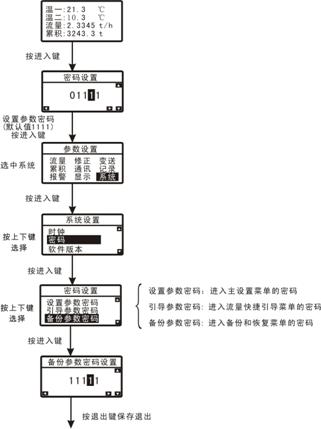

密码设置 |

如果密码遗忘,可向销售商咨询密码。
备份和恢复参数
|
仪表具备将当前参数备份,或将参数恢复为备份参数的功能。有效解决现场参数设置错乱后服务成本高的问题。

规格
|
基本规格
电源电压 |
AC电源 |
100-240 V AC 50/60 Hz |
AC/DC 电源 |
10-24V AC 50/60 Hz;10-24V DC |
消耗功率 |
AC电源 |
8VA以下 |
AC/DC 电源 |
AC:7 VA以下;DC:6W以下 |
允许电压变动范围 |
电源电压的90 ~ 110 % |
记录 |
4Mb记录内存;
记录小时数 = 12 × 记录间隔(秒) |
绝缘阻抗 |
100MΩ以上(500 V DC MEGA基准) |
耐电压 |
在2000 V AC 50/60Hz下1分钟 |
抗干扰 |
IEC61000-4-2(静电放电),Ⅲ级;
IEC61000-4-4(电快速瞬变脉冲群),Ⅲ级;
IEC61000-4-5(浪涌),Ⅲ级 |
防护等级 |
IP65(产品前面部分) |
周围环境 |
温度 |
-10 ~ 55℃;保存 -25 ~ 65℃ |
湿度 |
35 ~ 85 %RH;保存 35 ~ 85 %RH |
获得认证 |
CE |
输入规格
测量控制速度 |
0.6秒 |
基本误差 |
±0.2 %F.S |
显示范围 |
-99999~99999 |
流量输入信号 |
IK |
直流电流 (4-20)mA、(0-10)mA、(0-20) mA及脉冲输入3Hz~5kHz |
VK |
直流电压 (0-5)V、(1-5)V 及脉冲输入3Hz~5kHz |
温度输入信号 |
R |
热电阻:Pt100、CU100、CU50 |
I |
直流电流 (4-20)mA、(0-10)mA、(0-20) mA |
E |
热电偶:K、T、E、S(0~999.9)℃ |
数字滤波 |
惯性;移动平均 等 |
选配件规格
报警 |
T1-T2 |
2点继电器输出,250VAC/3A,阻性负载 |
变送
(分辨率:1/3000;负载能力600Ω) |
A1 |
电流输出(4-20)mA、(0-10)mA,(0-20)mA |
A2 |
电压输出(0-5)V、(1-5)V |
A3 |
电压输出(0-10)V |
外供电源
(压力通道供电) |
B1 |
24V±5%,50mA以下 |
B2 |
12V±5%,50mA以下 |
外供电源
(流量通道供电) |
B1 |
24V±5%,50mA以下 |
B2 |
12V±5%,50mA以下 |
通讯
(通讯速率:2400;4800;9600;19200)
(通讯地址:0 – 99) |
S1 |
TC ASCII协议 RS232 |
S2 |
TC ASCII协议 RS485 |
M1 |
Modbus-RTU协议 RS232 |
M2 |
Modbus-RTU协议 RS485 |
USB转储接口 |
USB |
USB转储 |
型号说明
|

产品系列号
尺寸规格
输入规格
有此5位数字的,表示该产品按需求有特殊约定
选配件规格
电源规格:V0表示220VAC供电;V1表示10-24VDC(或AC)供电
电源规格后带“N”的,表示该产品的选配件规格按需求有特殊约定
|
