XSJBH热能积算仪


为了您的安全，在使用前请阅读以下内容

注意安全

• 请不要使用在原子能设备、医疗器械等与生命相关的设备上。
• 本仪表没有电源保险丝，请在本仪表电源供电回路中设置保险丝等安全断路器件。
• 请不要在本产品所提供的规格范围之外使用。
• 请不要使用在易燃易爆的场所。
• 请避免安装在发热量大的仪表（加热器、变压器、大功率电阻）的正上方。

• 周围温度为50℃以上时，请用强制风扇或冷却机冷却，但是，不要让冷却空气直接吹到本仪表。
• 对于盘装仪表，为了避免用户接近电源端子等高压部分，请在终设备上采取必要措施。
• 本产品的安装、调试、维护应由具备资质的工程技术人员进行。
• 如果本产品的故障或异常有可能导致系统重大事故，请在外部设置适当的保护电路，以防止事故发生。
• 本公司不承担除产品本身以外的任何直接或间接损失。
• 本公司保留未经通知即更改产品说明书的权利。

外形尺寸图：                                开孔尺寸图：


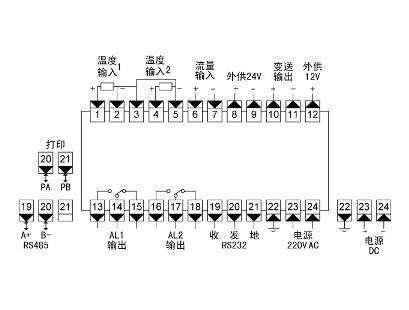

• 160×80尺寸的仪表

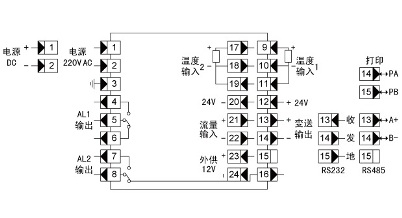

• 96×96尺寸的仪表

• 温度输入

• 流量输入

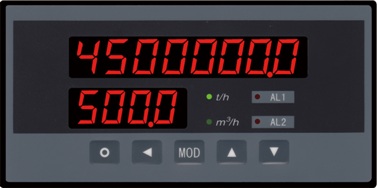

1 面板及按键说明（以160×80尺寸的仪表为例）

2 参数一览表

1. 一组参数 报警设定值

1. 二组参数 密码及工况参数

1. 三组参数 输入信号处理

1. 四组参数 输入信号定义

1. 五组参数

1. 六组参数 打印及记录

注1：0 ~ 7  顺序对应  到 的6种报警方式。
注2：0 ~ 3  顺序对应 .，.，.，. 。
注3：0对应OFF，1对应ON。

注4：0 ~ 3  顺序对应2400，4800，9600，19.2k 。

3 参数设置方法
仪表的参数被分为若干组，每个参数所在的组在《参数一览表》中列出。
★   2组及以后的参数受密码控制，未设置密码时不能进入。
★   1组参数是否受密码控制可以通过设置  参数选择。设置为OFF时，不受密码控制；设置为ON时，若未设置密码，虽然可以进入、修改，但不能存入。
★   进入设置状态后，若1分钟以上不进行按键操作，仪表将自动退出设置状态。
3.1 报警设定值的设置方法
报警设定值在1组参数，无报警功能的仪表没有该组参数。
① 按住设置键 2秒以上不松开，进入设置状态，仪表显示1个参数的符号
② 按 键可以顺序选择本组其它参数
③ 按 键调出当前参数的原设定值，闪烁位为修正位
④ 通过  键移动修改位， 键增值、 键减值，将参数修改为需要的值
⑤ 按  键存入修改好的参数，并转到下一参数。若为本组后1个参数，则按 键后将退出设置状态
重复② ~ ⑤步，可设置本组的其它参数。
3.2 密码设置方法
当仪表处于测量状态或1组参数符号显示状态时，可进行密码设置。
① 按住设置键 不松开，直到显示
② 按 键进入修改状态，在  ， ， 键的配合下将其修改为1111
③ 按 键，密码设置完成
3.3 其它参数的设置方法
① 首先按密码设置方法设置密码
② 2组参数因为是密码参数所在组，密码设置完成后，按  键可选择本组的各参数
③ 其它组的参数，通过按住设置键 不松开，顺序进入各参数组，仪表显示该组1个有效参数的符号
④ 进入需要设置的参数所在组后，按  键顺序循环选择本组需设置的参数
⑤ 按 键调出当前参数的原设定值，闪烁位为修改位
⑥ 通过 键移动修改位， 键增值， 键减值，将参数修改为需要的值
★  以符号形式表示参数值的参数，在修改时，闪烁位应处于末位。
⑦ 按 键存入修改好的参数，并转到下一参数
重复④ ~ ⑦步，可设置本组的其它参数。
退出设置：在显示参数符号时，按住设置键 不松开，直到退出参数设置状态。

1 温度测量
温度测量的相关参数：

1. （it1）—— 温度输入1信号选择
2. （it2）—— 温度输入2信号选择

应与仪表型号及实际输入信号一致。

1. （id1），（id2）—— 1，2温度输入工程量显示的小数点位置。

                                         固定为000.0

1. （u-r1），（u-r2）—— 1，2温度量程下限
2. （F-r1），（F-r2）—— 1，2温度量程上限

★  当输入为热电阻或热电偶时，无须设置测量范围上、下限参数。

1. （Li）—— 冷端补偿修正值

出厂设置为1.000，补偿精度为±0.2℃。增加该参数的数值，使补偿的温度增加；减小该参数的数值，使补偿的温度减小。
不需要冷端补偿时，可将该参数设置为0 。
★  输入信号短接时，仪表应显示输入端子处的实际温度，受仪表自身发热的影响，该温度可能会高于室温。在实际应用中，补偿导线接到输入端子，仪表自身温度即为测量的冷端温度，因此仪表发热不影响测量精度。

★  温度测量的结果受调校的影响。详见调校部分。

★  温度补偿功能受温度故障处理影响。详见温度变送器障处理部分。
2 瞬时流量测量
2.1 模拟量信号
模拟量输入的流量测量相关的参数有：

• （it3）—— 输入信号选择

应与仪表型号及实际输入信号一致。

• （id3）—— 流量输入工程量显示值的小数点位置
• （u-r3）—— 流量测量范围下限
• （F-r3）—— 流量测量范围上限

当流量输入信号为孔板的差压信号时，由  参数指定是否进行开平方运算。

• （PF）—— 开平方运算设定

设置为OFF时，仪表对输入的信号不进行开平方运算；
设置为ON时，仪表对输入的信号进行开平方运算。

• （cHo）—— 小信号切除点设置。取值范围0~25表示切除点为0%~25%

★  流量测量的结果受调校的影响。
2.2 脉冲信号
流量为脉冲信号时， 应选择为  。
由下述参数确定脉冲与流量的关系：

• （id3）—— 流量传感器（变送器）瞬时流量的小数点位置选择
• （PluA）—— 一个流量计量单位对应的脉冲数

由传感器的平均流量系数及流量量程确定。 的小数点位置由  参数选择。

• （c-d）—— 参数小数点位置选择

例：流量测量范围为0~200m3/h，传感器的平均流量系数为2356/m3时的参数设置：
0~200m3/h范围内按体积流量形式显示时，小数点位置应为ooo.om3/h。末1个数代表0.1m3/h，对应的脉冲数为235.6，因此流量系数应设置为235.6。其小数点的位置在  参数下设置。各参数应设置为：
 = .    = .    =
★  流量测量的结果受调校的影响。

• （u-r3）—— 流量测量范围下限
• （F-r3）—— 流量测量范围上限

仅用到小信号切除功能时需设置这2个参数。

• （cHo）—— 小信号切除点设置。取值范围0~25表示切除点为0%~25%

2.3 热能运算
热能 = 被加热物质质量 × 比热 × 温差
式中：被加热物质质量通过流量输入信号获得。
          比热需通过参数设置。水的比热为1kcal/kgk ，即1公斤
          水升温1℃的热能为1千卡。
          如果流量的单位为kg，则热能积算的单位为kcal；
          如果流量的单位为t，则热能积算的单位为Mcal.

• （c）—— 比热设置参数

例：测量出流量为1.2t/h，t1 - t2的温差为30℃，比热为1.000
        则每小时的累积热能为36Mcal
2.4 温度传感器故障处理
通过设定仪表的温度故障判定上、下限，及故障时的代用温度值，可以使仪表在故障期间按代用的温度值进行运算，以减小误差。当故障排除后，仪表自动恢复为正常的补偿运算。

• （tb1）—— 温度1故障时的代用值
• （tb2）—— 温度2故障时的代用值
• （t1-L）—— 温度1故障判定下限
• （t1-H）—— 温度1故障判定上限
• （t2-L）—— 温度2故障判定下限
• （t2-H）—— 温度2故障判定上限

2.5 显示
仪表1显示为8位数字显示，可通过按  键在下述显示内容中进行切换：

累积热能前8位：           oooooooo

温度1显示：                 oooo
温度2显示：                 oooo
流量：                                  oooo
仪表的2显示为4位，显示累积热能后4位。
2.6 累积值清理

• （Ac）—— 清零许可。只有当该参数设置为ON时，仪表才能清零。

有2种方式可实现积算仪“清零”目的：
① 通过面板操作。按住  键6秒以上不松开
② 通过通讯接口由计算机清零
使用设置参数命令，向仪表的  参数设置数值2222后，累积值清零。
2.7 报警输出
该功能为选择功能。
仪表可配置2个报警点。
每个报警点有3个参数，分别用于设定报警值、选择报警方式和设定报警灵敏度。

• 、 分别为1和2报警点的报警设定值
• 、 分别为 1和2报警点的报警方式选择

通过报警方式参数，可选择为对温度1、温度2、瞬时流量进行上限或下限报警。
选择为  时：对温度1上限报警；
        时：对温度1下限报警；
        时：对温度2上限报警；
        时：对温度2下限报警；
        时：瞬时流量上限报警；
        时：瞬时流量下限报警；

• 、 —— 分别为1和2报警点的报警灵敏度设定。

用于防止测量值在设定值附近波动时造成报警继电器频繁动作。
 有通讯功能的仪表，当  参数选择为ON时，仪表不进行报警处理。
2.8 变送输出
该功能为选择功能。
变送输出功能有4个相关参数。

• （bc）—— 输出内容选择

选择为 时：输出内容为温度1；
       时：输出内容为温度2；
       时：输出内容为瞬时流量；

• （oP）—— 输出信号选择

选择为  时：输出为4mA -20mA（或1V-5V）
        时：输出为0mA -10mA
        时：输出为0mA -20mA（或0V-5V）

• （bA-L）—— 变送输出下限设定
• （bA-H）—— 变送输出上限设定

 有通讯功能的仪表，当  参数选择为ON时，仪表不进行变送输出处理。
2.9 通讯接口
该功能为选择功能。
与通讯功能相关的参数有5个：

• （Add）—— 仪表通讯地址。设置范围0-99。出厂设置为1
• （bAud）—— 通讯速率选择。可选择2400，4800，9600，19200 四种
• （ccLr）—— 通讯清零

使用设置参数命令，向该参数设置数值2222后，累积值被清零。

• （ctd）—— 报警输出权选择

选择为OFF时，仪表按报警功能控制。选择为ON时，控制权转移到计算机，报警输出直接由计算机发出的开关量输出命令控制。

• （ctA）—— 变送输出控制权选择

选择为OFF时，仪表按变送输出功能输出。选择为ON时，控制权转移到计算机，变送输出直接由计算机发出的模拟量输出命令控制。
有关的通讯命令及协议详见《通讯协议》，与仪表相关的命令如下：

•     读累积热能值
•     读温度值1
•     读温度值2

读瞬时流量值

•     读输出模拟量值（变送输出）
•     读开关量输入状态
•     读开关量输出状态（报警输出）
•     读仪表版本号
•     读仪表参数的表达符号（名称）
•     读仪表参数数值
•     设置仪表参数
•     输出模拟量
•     输出开关量

2.10 打印接口及打印单元
该功能为选择功能。
仪表配接RS232接口的打印单元，打印单元的通讯速率被设置为9600。
与打印接口相关的参数：

• （bAud）—— 通讯速率选择。必须选择为9600
• （dY）—— 流量的工程量单位选择

选择为 0 时：流量单位为Kg/h；
1 时：流量单位为t/h。

• （Po）—— 打印方式选择

选择为0时：不打印
       1时： 按键启动打印
       2时： 按建 + 定时启动打印
       3时： 按键 + 定时 + 报警启动打印

• （Pt-H）—— 定时打印的间隔，小时
• （Pt-F）—— 定时打印的间隔，分
• （Pt-A）—— 定时打印的间隔，秒
• 另外还有5个参数用于设置和校准仪表内部实时钟:

、、、、 分别为年、月、日、时、分。
2.11 停电记录
该功能为选择功能。
每次仪表停电、通电，仪表统计停电时间及次数，并保留后的8次时间记录。

• （uPA）—— 调出停电记录数据许可。设置为ON时可以调出
• 另外还有5个参数用于设置和校准仪表内部实时钟:

、、、、 分别为年、月、日、时、分。
在  设置为ON的条件下，在非参数设置状态按显示切换键  ，可顺序调出下列停电记录数据。
  oooo -  oo  总停电时间  时—分
                    oo  总停电次数
  倒推8次停电时间
       oo.oo.oo.oo
        月    日   时   分
  倒推8次上电时间
       oo.oo.oo.oo
        月    日   时   分
清除时间记录：
在  参数设置为ON的状态下，按住  键6秒以上不松开，将时间记录清零。
★  该操作同时将累积流量值清零。

调校

调校可以减小由于传感器、变送器、引线等引起的零点和满度误差，提高系统的测量精度。通过零点修正参数和满度修正参数实现。
零点修正算法：
修正后的测量值 = 修正前的测量值 + 零点修正值

• （iA1）—— 温度1测量零点修正值
• （iA2）—— 温度2测量零点修正值
• （iA3）—— 流量测量零点修正值

零点修正值出厂设置一般为0。
满度修正算法：
修正后的测量值 = 修正前的测量值 × 满度修正值

• （Fi1）—— 温度1测量满度修正值

（Fi2）—— 温度2测量满度修正值

1. （Fi3）—— 流量测量满度修正值

当由于信号不稳定造成显示波动时，可利用数字滤波功能。

1. （Ftr1）—— 温度1测量数字滤波时间常数
2. （Ftr2）—— 温度2测量数字滤波时间常数
3. （Ftr3）—— 流量测量数字滤波时间常数

★  设定的值越大，作用越强，但对输入信号的变化反应越慢。出厂设置一般为1。

规格

1 基本规格

2 输入规格

3选配件规格

1. 产品系列号
2. 尺寸规格：
3. 输入规格
4. 有此5位数字的，表示该产品按需求有特殊约定
5. 选配件规格
6. 电源规格：V0表示220VAC供电；V1表示10-24VDC（或AC）供电
