XSJDL定量控制仪
为了您的安全，在使用前请阅读以下内容
 注意安全 |
- 请不要使用在原子能设备、医疗器械等与生命相关的设备上。
- 本仪表没有电源保险丝，请在本仪表电源供电回路中设置保险丝等安全断路器件。
- 请不要在本产品所提供的规格范围之外使用。
- 请不要使用在易燃易爆的场所。
- 请避免安装在发热量大的仪表（加热器、变压器、大功率电阻）的正上方。
 警告
|
- 周围温度为50℃以上时，请用强制风扇或冷却机冷却，但是，不要让冷却空气直接吹到本仪表。
- 对于盘装仪表，为了避免用户接近电源端子等高压部分，请在终设备上采取必要措施。
- 本产品的安装、调试、维护应由具备资质的工程技术人员进行。
- 如果本产品的故障或异常有可能导致系统重大事故，请在外部设置适当的保护电路，以防止事故发生。
- 本公司不承担除产品本身以外的任何直接或间接损失。
- 本公司保留未经通知即更改产品说明书的权利。
 外形尺寸图 |
外形尺寸图： 开孔尺寸图：

规格 |
a（mm） |
b（mm） |
c（mm） |
d（mm） |
e（mm） |
f（mm） |
g（mm） |
160×80 |
160 |
80 |
10 |
115 |
75 |
152-1 |
76-1 |

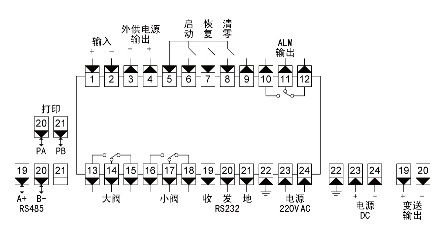

 接线图
|
 输入接线图 |
-
（1）电流、电压输入或mV脉冲输入，不需要仪表供电 |
（2）2线制电流或2线制电流脉冲输入 |
（3）3线制电流、电压、脉冲输入 |
|
|
|
 设置 |

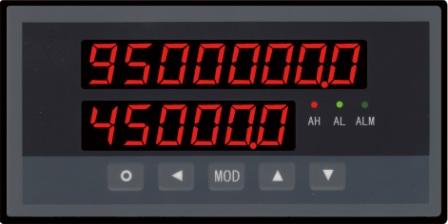

1面板及按键说明
|
说 明 |
显示窗 |
|
显示总累积流量、定量控制值及瞬时流量在参数设置状态下，显示参数符号、参数数值 |
|
显示分累积量 |
|
控制状态指示灯 报警状态指示灯 |
操
作
键 |
- ⑥ 设置键
|
测量状态下，按住2秒钟以上不松开则进入设置状态在设置状态下，显示参数符号时，按住2秒以上不松开进入下一组参数或返回测量状态 |
- ⑦ 左 键
|
在测量状态分累积值清零在设置状态下：① 调出原有参数值
② 移动修改位 |
- ⑧ 确认键
|
在测量状态下切换显示内容； 在设置状态下，存入修改好的参数值 |
- ⑨ 增加键
|
在测量状态下总累积值清零；在设置状态下增加参数数值或改变设置类型 |
⑩ 减小键  |
在测量状态下，启动打印； 在设置状态下减小参数数值或改变设置类型 |
2 参数一览表
- 注1：0对应OFF，1对应ON
- 注2：0 ~ 3 顺序对应
 .   ，  .  ，   . ，    . 。
- 注3：0对应
    ，1对应
- 注4：0 ~ 3 顺序对应2400，4800，9600，19200
3 参数设置方法
仪表的参数被分为若干组，每个参数所在的组在《参数一览表》中列出。
★ 2组及以后的参数受密码控制，未设置密码时不能进入。
★ 1组参数是否受密码控制可以通过设置    参数选择。   设置为OFF时，不受密码控制；设置为ON时，若未设置密码，虽然可以进入、修改，但不能存入。
- ★ 进入设置状态后，若1分钟以上不进行按键操作，仪表将自动退出设置状态。
3.1 定量控制值的设置方法
① 按住设置键  2秒以上不松开，进入设置状态，仪表显示1个参数的符号
② 按  键可以顺序选择本组其它参数
③ 按  键调出当前参数的原设定值，闪烁位为修正位
④ 通过  键移动修改位， 键增值、 键减值，将参数修改为需要的值
⑤ 按  键存入修改好的参数，并转到下一参数。若为本组后1个参数，则按  键后将退出设置状态
重复② ~ ⑤步，可设置本组的其它参数。
★ 如果修改后的参数不能存入，是因为    参数被设置为ON，使本组参数受密码控制，应先设置密码。
3.2 密码设置方法
当仪表处于测量状态或1组参数符号显示状态时，可进行密码设置。
① 按住设置键  不松开，直到显示
② 按  键进入修改状态，在  ， ， 键的配合下将其修改为1111
③ 按  键，密码设置完成
★ 密码在仪表上电时或1分钟以上无按键操作时，将自动清零。
3.3 其它参数的设置方法
① 首先按密码设置方法设置密码
② 2组参数因为是密码参数所在组，密码设置完成后，按  键可选择本组的各参数
③ 其它组的参数，通过按住设置键  不松开，顺序进入各参数组，仪表显示该组1个有效参数的符号
④ 进入需要设置的参数所在组后，按  键顺序循环选择本组需设置的参数
⑤ 按  键调出当前参数的原设定值，闪烁位为修改位
⑥ 通过  键移动修改位， 键增值， 键减值，将参数修改为需要的值
- 以符号形式表示参数值的参数，在修改时，闪烁位应处于末位。
⑦ 按  键存入修改好的参数，并转到下一参数
重复④ ~ ⑦步，可设置本组的其它参数。
退出设置 ：在显示参数符号时，按住设置键  不松开，直到退出参数设置状态。
 功能相应参数说明 |
1 测量及显示
仪表的流量输入信号分为模拟量（电流、电压）、脉冲两种类型。下面的参数中，有的只与一种类型相关，当仪表的输入不是该类型时，可以不设置。
选择必须与仪表型号及实际输入一致。该参数的内容以符号表示。下表列出了对应关系。脉冲输入的仪表应选择     。
序号 |
显示符号 |
输入信号 |
|
序号 |
显示符号 |
输入信号 |
0 |

|
4mA~20mA |
|
3 |

|
1V~5V |
1 |

|
0mA~10mA |
|
4 |

|
0V~5V |
2 |

|
0mA~20mA |
|
5 |

|
脉冲 |
    （in-d）—— 瞬时流量的小数点位置选择。根据传感器的大量程选择   （u-r）—— 流量传感器量程下限。一般设置为0   （F-r）—— 流量传感器量程上限
模拟量输入的仪表根据传感器量程设定。
脉冲输入的仪表该参数只与小信号切除功能相关。一般设定为传感器的大流量。
  （PF）—— 开平方运算选择。只与模拟量输入的仪表相关
选择为ON时，对输入信号进行开平方运算，仅用于差压输出的孔板流量信号。出厂设置为OFF。
   （P-d）——     参数的小数点位置。只与脉冲输入的仪表相关    （PLuA）—— 1个流量计量单位对应的脉冲数。
只与脉冲输入的仪表相关。
脉冲输出的流量传感器一般提供大量程和平均流量系数，以及不同流量下的流量系数或不同流量对应的脉冲频率。由于传感器有的非线性，当要求精度较高时，可利用仪表的8段折线功能。
使用仪表的8段折线功能时，与    ，    参数无关。
一般的应用，不使用仪表的8段折线功能时，根据大量程和平均流量系数确定    和     参数。
首先根据大量程，确定仪表瞬时流量显示的末位所代表的流量值，即1个流量计量单位。
再根据平均流量系数，确定1个流量计量单位所对应的脉冲数。
例 ：流量传感器量程为0.1~0.6 m3/h，平均流量系数为19932个脉冲/m3
仪表瞬时流量按o.ooom3/h显示，则1个流量计量单位为0.001 m3，对应的脉冲数为19932×0.001=19.932≈19.93，应设定    = 00.00，    = 19.93
   （oYt）—— 回零延时。出厂设置为1秒。只与脉冲输入的仪表相关
由于仪表测量下限为0.5Hz，即低2秒一个脉冲。当输入脉冲突然停止时，仪表会处于等待状态，瞬时值显示不能及时回零。利用    参数，可使瞬时值显示在输入脉冲突然停止后，按预定的时间及时回零。
    参数应为低信号周期的3倍
    （inYt）—— 防输入振荡延时。一般设置为0。只与脉冲输入的仪表相关
当仪表与低频的流量传感器配合使用时，由于频率低，传感器可能会在转换点附近出现振荡，造成测量值偏高，并且不稳定。适当设置该参数的值，可屏蔽     期间的振荡脉冲。
    参数的单位为2ms。例如：设置为10则延时20ms
 该参数设置过大，会造成较高的信号频率受到限制
设置范围0~25，表示    （量程上限）的0%~25%，若瞬时流量小于该门限，则按0处理。
   （c-b）—— 折线运算功能选择。出厂设置为OFF
选择为ON时，有折线运算功能，必须正确设置折线运算的相应参数。
只有脉冲输入的仪表，且使用8段折线功能时需设置该参数。
显示值 = 零点修正前的显示值 ＋
  （Fi）—— 满度修正值。出厂设置为1.000
显示值 = 满度修正前的显示值 ×
用于克服信号不稳定造成的显示波动，设定的值越大，作用越强，但对输入信号的变化反映越慢。
   （F-H）—— 瞬时流量计量时间单位选择。出厂设置为
选择为     时，按分钟计量，如l/m
选择为     时，按小时计量，如m3/h
模拟量输入的仪表一般按小时计量，如果传感器量程单位为分钟，则应选择按分钟计量
脉冲输入的仪表该参数的选择与    、    相关。
2 8段折线运算功能
当由于流量传感器的非线性误差，造成测量精度不能满足应用要求时，可考虑利用仪表的8段折线运算功能。
将仪表4组参数中    参数设置为on时，则打开了折线运算功能，8段折线的数值通过   ~   、  ~   这16个参数进行设置，对电流、电压输入的仪表和脉冲输入的仪表，其代表的含义和使用方法有所不同。
电流、电压输入的仪表
  ~   ：表示各折线点的测量值（未经折线运算前的显示值）
  ~   ：表示各折线点的标准值（经折线运算后的期望显示值）
脉冲输入的仪表
首先按上边所述设置各相关参数。
  ~   ：表示从低到高各点的频率值
  ~   ：表示与   ~   各频率值相对应的瞬时流量值
频率值的小数点位置由4组的     参数设置，应注意瞬时流量值的计量时间单位应与    参数选择的一致
- 3 累积值清零
  （Ac）—— 总累积值清零许可。只有当该参数设置为ON时，仪表才的总累积值能清零   （Ac1）—— 分累积值清零许可。只有当该参数设置为ON时，仪表的分累积值才能清零。
· 按住  键1秒以上不松开，将分累积量显示清零
· 当“清零”开入有效，将分累积量显示清零
· 按住  键6秒以上不松开，将总累积量显示清零
· 使用设置参数命令，向代表的     参数设置数值2222后，总累积量显示清零
· 仪表总累积量清零后的显示初始值由参数    和    设置决定
   （LoH）—— 初始值高4位   （LoL）—— 初始值低4位
总累积流量是8位数字显示，“清零”后前4位（也称高4位）的显示初始值由参数    设置；末4位（低4位）显示初始值由参数    设置。当    与    都设置为0时，仪表累积显示在清零后才真正显示为零。
4 控制过程
仪表有3点开关量输入，用于启动、恢复以及分累积量清零。3点控制输出，用于大阀、小阀分级控制以及瞬时流量下限报警。
   、   （SuH、SuL）—— 定量控制设定值  （AL）—— 大阀关闭提前量  （AH）—— 小阀关闭提前量   （ALn）—— 瞬时流量下限报警值。未启动时不报警   （bYt）—— 瞬时流量报警延时时间
当瞬时流量低于下限报警值    时，启动延时。如果在报警延时期间测量值始终处于报警状态，则报警延时结束时输出报警信号。否则不输出报警信号。
- 恢复方式用于设备停电等意外情况后恢复工作过程。
- 启动、恢复的触发时间需1秒以上。
- 有通讯功能的仪表，当
   参数选择为ON时，仪表不进行输出控制。

5 变送输出
该功能为选择功能。变送输出有3个参数：
  （op）—— 输出信号选择
选择为     时：输出为4mA -20mA（或1 V -5V）
    时：输出为0mA -10mA
    时：输出为0mA -20mA（或0 V -5V、或0 V -10V）
    （bA-L）—— 变送输出下限设定     （bA-H）—— 变送输出上限设定  有通讯功能的仪表，当    参数选择为ON时，仪表不进行变送输出处理。
6 通讯接口
该功能为选择功能。
与通讯功能相关的参数有5个：
   （Add）—— 仪表通讯地址。设置范围0-99。出厂设置为1    （bAud）—— 通讯速率选择。可选择2400，4800，9600， 19200 四种     （ccLr）—— 通讯清零
使用设置参数命令，向该参数设置数值2222后，累积值被清零。
选择为OFF时，仪表按报警功能控制。选择为ON时，控制权转移到计算机，报警输出直接由计算机发出的开关量输出命令控制。
选择为OFF时，仪表按变送输出功能输出。选择为ON时，控制权转移到计算机，变送输出直接由计算机发出的模拟量输出命令控制。
有关的通讯命令及协议详见《通讯协议》，与仪表相关的命令如下：
·读总累积值
·读瞬时流量值
·读分累积值
·读输出模拟量值（变送输出）
·读开关量输入状态
·读开关量输出状态（控制输出）
·读仪表版本号
·读仪表参数的表达符号（名称）
·读仪表参数数值
·设置仪表参数
·输出模拟量
·输出开关量
- 注1：0对应OFF，1对应ON
- 注2：0 ~ 3 顺序对应
 .   ，  .  ，   . ，    . 。
- 注3：0对应
    ，1对应
- 注4：0 ~ 3 顺序对应2400，4800，9600，19200
3 参数设置方法
仪表的参数被分为若干组，每个参数所在的组在《参数一览表》中列出。
★ 2组及以后的参数受密码控制，未设置密码时不能进入。
★ 1组参数是否受密码控制可以通过设置    参数选择。   设置为OFF时，不受密码控制；设置为ON时，若未设置密码，虽然可以进入、修改，但不能存入。
- ★ 进入设置状态后，若1分钟以上不进行按键操作，仪表将自动退出设置状态。
3.1 定量控制值的设置方法
① 按住设置键  2秒以上不松开，进入设置状态，仪表显示1个参数的符号
② 按  键可以顺序选择本组其它参数
③ 按  键调出当前参数的原设定值，闪烁位为修正位
④ 通过  键移动修改位， 键增值、 键减值，将参数修改为需要的值
⑤ 按  键存入修改好的参数，并转到下一参数。若为本组后1个参数，则按  键后将退出设置状态
重复② ~ ⑤步，可设置本组的其它参数。
★ 如果修改后的参数不能存入，是因为    参数被设置为ON，使本组参数受密码控制，应先设置密码。
3.2 密码设置方法
当仪表处于测量状态或1组参数符号显示状态时，可进行密码设置。
① 按住设置键  不松开，直到显示
② 按  键进入修改状态，在  ， ， 键的配合下将其修改为1111
③ 按  键，密码设置完成
★ 密码在仪表上电时或1分钟以上无按键操作时，将自动清零。
3.3 其它参数的设置方法
① 首先按密码设置方法设置密码
② 2组参数因为是密码参数所在组，密码设置完成后，按  键可选择本组的各参数
③ 其它组的参数，通过按住设置键  不松开，顺序进入各参数组，仪表显示该组1个有效参数的符号
④ 进入需要设置的参数所在组后，按  键顺序循环选择本组需设置的参数
⑤ 按  键调出当前参数的原设定值，闪烁位为修改位
⑥ 通过  键移动修改位， 键增值， 键减值，将参数修改为需要的值
- 以符号形式表示参数值的参数，在修改时，闪烁位应处于末位。
⑦ 按  键存入修改好的参数，并转到下一参数
7 打印接口及打印单元
该功能为选择功能。
仪表配接RS232接口的打印单元，打印单元的通讯速率被设置为9600。与打印接口相关的参数：
    （bAud）—— 通讯速率选择。必须选择为9600   （dY）—— 流量的工程量单位选择
选择为0时：表示t/h，累积量为t；
1时：表示m3/h，累积量为m3。
  （Po）—— 打印方式选择
选择为0时：不打印
1时： 按键启动打印
2时： 按建 + 定时启动打印
3时： 按键 + 定时 + 报警启动打印
    （Pt-H）—— 定时打印的间隔，小时     （Pt-F）—— 定时打印的间隔，分     （Pt-A）—— 定时打印的间隔，秒 - 另外还有5个参数用于设置和校准仪表内部实时钟:
   、   、   、   、   分别为年、月、日、时、分。
 规格 |
1 基本规格
|
|
|
|
- 10-24V AC 50/60 Hz；10-24V DC
|
|
|
|
|
|
|
|
|
|
|
|
|
- IEC61000-4-2（静电放电)，Ⅲ级；
- IEC61000-4-4（电快速瞬变脉冲群），Ⅲ级；
- IEC61000-4-5（浪涌），Ⅲ级
|
|
|
|
|
|
|
- 35 ~ 85 %RH；保存 35 ~ 85 %RH
|
2 输入规格
|
|
|
|
|
- 瞬时值：0~ 9999；分累积值：0~999999；总累积值：0~99999999
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3输出件规格
4选配件规格
|
|
- 电流输出（4-20）mA、（0-20）mA、（0-10）mA
|
|
|
|
|
|
|
|
|
|
|
|
|
- 速率：2400；4800；9600；19200
- 地址：0 – 99
- 应答时间：500μS（测量值）
|
|
|
|
|
|
|
|
|
|
|
（incH）—— 输入信号选择
（cHo）—— 小信号切除门限。出厂设置为0
（PL-d）—— 频率的小数点位置选择
（in-A）—— 零点修正值。出厂设置为0
（FLtr）—— 数字滤波时间常数。出厂设置为1
（ctd）—— 报警输出权选择
（ctA）—— 变送输出控制权选择
