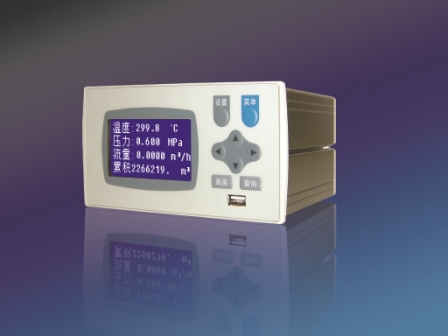

XSR22FC温度压力补偿

流量积算记录仪

XSR22FC

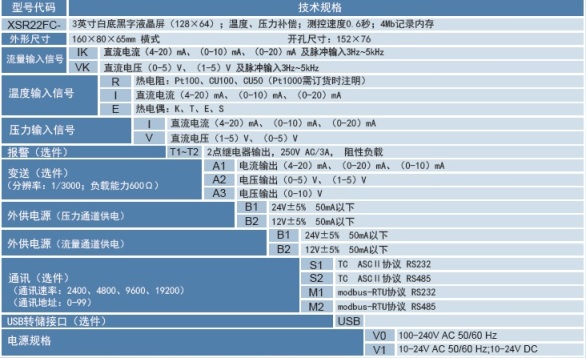

1 基本规格

电源电压	AC电源	100-240 V AC 50/60 Hz
	AC/DC 电源	10-24V AC 50/60 Hz；10-24V DC
消耗功率	AC电源	8VA以下
	AC/DC 电源	AC：7 VA以下；DC：6W以下
允许电压变动范围		电源电压的90 ~ 110 %
记录		4Mb记录内存；记录小时数 = 12 × 记录间隔（秒）
绝缘阻抗		100MΩ以上（500 V DC MEGA基准）
耐电压		在2000 V AC 50/60Hz下1分钟
抗干扰		IEC61000-4-2（静电放电)，Ⅲ级； IEC61000-4-4（电快速瞬变脉冲群），Ⅲ级； IEC61000-4-5（浪涌），Ⅲ级
防护等级		IP65（产品前面部分）
周围环境	温度	-10 ~ 55℃；保存 -25 ~ 65℃
	湿度	35 ~ 85 %RH；保存 35 ~ 85 %RH
获得认证		CE

2 输入规格

测量控制速度		0.6秒
基本误差		±0.2 %F.S
显示范围		-99999~99999
流量输入信号	IK	直流电流 (4-20)mA、（0-10)mA、(0-20) mA及脉冲输入3Hz~5kHz
流量输入信号	VK	直流电压 (0-5)V、(1-5)V 及脉冲输入3Hz~5kHz
温度输入信号	R	热电阻：Pt100、CU100、CU50
	I	直流电流 (4-20)mA、（0-10)mA、(0-20) mA
	E	热电偶：K、T、E、S（0~999.9）℃
压力输入信号	I	直流电流 (4-20)mA、（0-10)mA、(0-20) mA
压力输入信号	V	直流电压 (0-5)V、(1-5)V
数字滤波	惯性；移动平均等

3 选配件规格

报警	T1-T2	2点继电器输出，250VAC/3A，阻性负载
变送 (分辨率：1/3000；负载能力600Ω)	A1	电流输出（4-20）mA、（0-10）mA，（0-20）mA
	A2	电压输出（0-5）V、（1-5）V
	A3	电压输出（0-10）V
外供电源 (压力通道供电)	B1	24V±5%，50mA以下
外供电源 (压力通道供电)	B2	12V±5%，50mA以下
外供电源 (流量通道供电)	B1	24V±5%，50mA以下
外供电源 (流量通道供电)	B2	12V±5%，50mA以下
通讯（通讯速率：2400；4800；9600；19200）（通讯地址：0 – 99）	S1	TC ASCII协议 RS232
	S2	TC ASCII协议 RS485
	M1	Modbus-RTU协议 RS232
	M2	Modbus-RTU协议 RS485
USB转储接口	USB	USB转储

型号说明

产品系列号
尺寸规格
输入规格
有此5位数字的，表示该产品按需求有特殊约定
选配件规格
电源规格：V0表示220VAC供电；V1表示10-24VDC（或AC）供电

电源规格后带“N”的，表示该产品的选配件规格按需求有特殊约定

安装与接线

⑴ 外形及开孔尺寸

图1 仪表外形尺寸

⑵ 接线

为确保安全，接线必须在断电后进行。
交流供电的仪表，其端是电源滤波器的公共端，有高压，只能接大地，禁止与仪表其它端子接在一起。
本说明书给出的为基本接线图，受端子数量的限制，当仪表功能与基本接线图冲突时，接线图以机壳上端子图为准。

接线端子

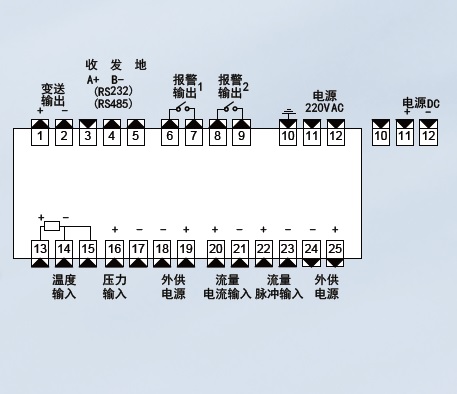

图2 仪表接线端子图
注：直流电源产品，端子11为电源正，端子12为电源负。
对于订制产品，请以随机端子图为准。
附：温度输入接线图

（1）仪表与热电阻的接线	（2）仪表与热电偶的接线	（3）仪表与电流信号的接线

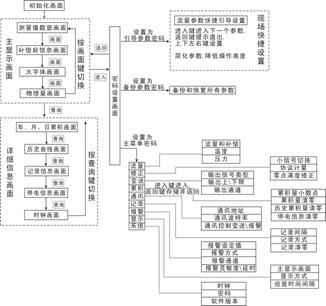

⑶ 仪表画面切换流程图

图3 运行和操作流程图

参数一览表

⑴ 流量参数

参数名称	取值范围/选择内容（10进制）	通讯地址（16进制）	默认值
流量传感器	涡街、涡轮、电磁、其他非差压、孔板、V锥、文丘里管、其他差压	47H	涡街
信号类型	脉冲、mV、4-20mA、0-10mA、0-20mA、0-5V、1-5V	1CH	4-20mA
流量系数	0~9999999 (单位脉冲数)	25H	1000
流量小数点	00000.、0000.0、000.00、00.000、0.0000	1DH	0000.0
设计流量上限	-99999~99999 (同实测流量单位)	1EH	500.0
开方功能选择	关闭、开启	3FH	关闭
介质与补偿	无补偿、固定密度、水温度补偿、饱和蒸汽压力、饱和蒸汽温度、过热蒸汽温压、空气温压补偿、氧气温压补偿、氮气温压补偿、氢气温压补偿、其它一般气体温压补偿	49H	固定密度
流体密度	0~99999 kg/ m3	4AH	00000
实测流量单位	m3/h、Nm3/h、t/h、l/m、kg/m、m3/m、Nm3/m （对应15~21）	22H	m3/h
量纲转换单位	m3/h、Nm3/h、t/h、l/m、kg/m、m3/m、Nm3/m （对应0~6）	48H	m3/h
设计工况温度	-99999~99999 ℃	45H	00000
设计工况压力	-99999~99999 MPa	46H	00000
温度输入信号	无温度、固定温度、公式计算、Pt100、Cu100、Cu50、K偶、T偶、E偶、S偶、4-20mA、0-10mA、0-20mA	4FH 注1	Pt100
温度小数点	00000.、0000.0、000.00、00.000、0.0000	0BH	0000.0
温度上限	-99999~99999 ℃	0CH	500.0
温度下限	-99999~99999 ℃	0DH	0
固定温度值	-99999~99999 ℃	11H	500.0
压力输入信号	无压力、固定压力、公式计算、4-20mA、0-10mA、0-20mA、1-5V、0-5V、mV	50H 注1	4-20mA
压力小数点	00000.、0000.0、000.00、00.000、0.0000	14H	00.000
压力单位	MPa、kPa	19H注2	MPa
固定压力值	-99999~99999 MPa	1AH	05.000
压力上限	-99999~99999 MPa	15H	05.000
压力下限	-99999~99999 MPa	16H	0
环境压强	000.000~999.999 kPa	4BH	101.325
标况温度	0℃、20℃	57H注3	20℃

⑵ 修正参数

参数名称		取值范围（10进制）及单位	通讯地址（16进制）	默认值
小信号切除		0~99999	40H	0
温度零点修正		-99999~99999℃	0EH	0
温度满度修正		0.5~1.5	0FH	1.0000
温度数字滤波		1~20	12H	1
温度门限值		-99999~99999 ℃	55H 注4	-99999
压力零点修正		-99999~99999 MPa	17H	0
压力满度修正		0.5~1.5	18H	1.0000
压力数字滤波		1~20	1BH	1
压力门限值		-99999~99999 MPa	58H 注5	-99999
流量零点修正		-99999~99999 (补偿前单位)	20H	0
流量满度修正		0.5~1.5	21H	1.0000
流量时间滤波		0~60	24H注6	4
冷端补偿修正		0~2	28H	1.0000
协议计量	小信号门限	0~99999（补偿后单位）	3BH	0
	小信号协议值	0~99999（补偿后单位）	3CH	0
	大信号门限	0~99999（补偿后单位）	3DH	99999
	大信号系数	0~99999	3EH注7	0

⑶ 累积参数

参数名称	取值范围（10进制）	通讯地址（16进制）	默认值
累积值小数点	00000.、0000.0、000.00、00.000、0.0000	35H	00000.
清零初始值	0~1000000000	36H	0
清零许可	关闭、开启	37H	关闭
通讯清零	0~2222	38H	0
停电信息清零	关闭、开启	39H	关闭
累积查询清零	关闭、开启	3AH	关闭

⑷ 通讯参数

参数名称	取值范围（10进制）	通讯地址（16进制）	默认值
通讯地址	0~255	2DH	1
通讯波特率	2400、4800、9600、19200	2EH	9600
通讯校验位	无校验/奇校验/偶校验	5BH 注8	无校验
通讯控制报警	仪表控制/计算机控制	2FH	仪表控制
通讯控制变送	仪表控制/计算机控制	30H	仪表控制
通讯协议	TC ASCII/Modbus-RTU	5AH 注9	TC ASCII

⑸ 报警参数

参数组	参数名称	取值范围（10进制）	通讯地址（16进制）	默认值
报警点一	报警设定值	-99999~1000000000	00H	0
	报警通道	温度输入通道、压力输入通道、补偿前流量、补偿后流量	01H	温度
	报警方式	上限、下限、预置清零、预置不清零	02H	上限
	报警灵敏度	0~99999	03H	0
	报警延时	0~30（秒）	04H	0
报警点二	报警设定值	-99999~1000000000	05H	0
	报警通道	温度输入通道、压力输入通道、补偿前流量、补偿后流量	06H	温度
	报警方式	上限、下限、预置清零、预置不清零	07H	上限
	报警灵敏度	0~99999	08H	0
	报警延时	0~30（秒）	09H	0

⑹ 变送参数

参数名称	取值范围（10进制）	通讯地址（16进制）	默认值
输出信号类型	4-20mA、0-10mA、0-20mA、1-5V、0-5V、0-10V	29H	4-20mA
变送输出上限	-99999~99999	2AH	5000
变送输出下限	-99999~99999	2BH	0
变送通道	温度、压力、补偿前流量、补偿后流量	2CH	温度

⑺ 记录参数

参数名称	取值范围（10进制）	通讯地址（16进制）	默认值
记录间隔分	0~59（分）	41H	0
记录间隔秒	0~59（秒）	42H	1
记录方式	循环记录和记满停止	43H	记满停止
记录清零	关闭、开启	44H	关闭

⑻ 显示参数

参数名称	取值范围（10进制）	通讯地址（16进制）	默认值

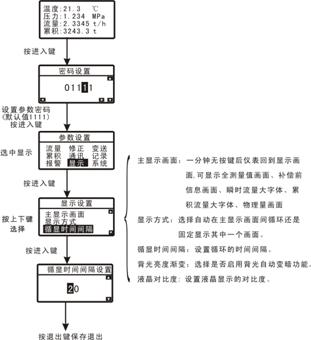

显示主画面	全测量值画面、补偿前信息画面、瞬时流量大字体、累积流量大字体、物理量画面	4DH	测量值数显
显示方式	固定显示、循环显示	4CH	固定显示
循显时间间隔	1~20秒	4EH	5
背光亮度渐变	开启、关闭	56H 注10	开启
液晶对比度	0~15	59H 注11	0

⑼ 系统参数

参数组	参数名称	取值范围（10进制）	通讯地址（16进制）	默认值
时钟
密码	设置参数密码	0~999999	51H	01111
	引导参数密码	0~999999	52H	21215
	备份参数密码	0~999999	53H	20724

注1：当“介质补偿”设置为饱和蒸汽压力时，温度信号设置为“公式计算” 实现压力反算出温度。
当“介质补偿”设置为饱和蒸汽温度时，压力信号设置为“公式计算” 实现温度反算出压力。
注2：“压力单位”增加kPa单位，便于更多场合使用。
注3：用于气体流量温压补偿时，Nm3（标准立方）计算时采用“标况温度”设置的温度值为基准
注4：当“介质补偿”设置为饱和或过热蒸汽时，温度低于“温度门限值”流量显示为0，停止累积。
注5：当“介质补偿”设置为气体时，压力低于“压力门限值”流量显示为0，停止累积。
注6：“流量时间滤波”表示对流量进行这么长时间的平均滤波。该参数只针对于瞬时流量计算，对脉冲频率值无效。
注7：超出上限部分的瞬时流量乘以系数进行累积。
注8：“通讯校验位”用户可自行设置。
注9：“通讯协议”可选择为“TC ASCII”或“Modbus-RTU”,用户可根据需要自行选择。
注10：“背光亮度渐变”设置为“开启”后，无按键操作10分钟后液晶背光亮度自动变暗，有按键操作时背光自动提高亮度；设为“关闭”时背光一直处于亮的状态，建议用户将此参数设为“开启”。
注11：“液晶对比度”该参数用户可自行设置。

※ 注2、注3、注5、注8、注9、注10、注11所包含的功能为新升级功能，老版本的定制产品暂无此功能。

快速设置流量参数

仪表上电后，通过设置如下参数可完成流量测量。

图1 快捷操作流程图
具体的参数流程如下图所示。选择了一条支路，则其他支路的参数自动隐藏。例如选择“流量通道输入信号类型”为脉冲，则不再显示“设计流量上限”“流量传感器类型”“开平方功能”参数。

切换画面

仪表包含五个日常信息画面。可以按画面键在各个画面之间切换，也可以通过设定参数使其自动循环显示。

上述各个画面可能因为参数设置等原因略有变化：
1. 当温度或压力输入信号选择为“无”时，仪表自动隐藏各画面的温度或压力显示；
2. 当介质与补偿选择为“无补偿时”，仅显示全测量值画面。
3. 当温度输入断线时，或当输入超出仪表物理测量上限时，仪表在对应的位置显示“溢出”字样。
4. 当累积流量位数大于6位时，仪表自动隐藏“累积”字样，以便于显示更高的数据位数。
※ 注意：补偿前信息画面中的“流量”主要用于判断补偿相关参数是否设置正确。具体请参见 “补偿前信息画面中的流量”。

查询历史记录和停电信息

仪表包含六个历史信息画面。可以按查询键在各个画面之间切换。可随时按返回键返回测量值显示画面。

年月日累积量查询

图1 年月日累积量查询画面
本画面按左、右键可以移动光标，按上、下键可以增减选中的年、月、日的数值。选中不同的日期时，标题栏会自动显示当前查询的是什么时间的累积流量。
可以查询近3年内每年、每月、每日的累积流量。

瞬时量历史曲线查询

图2 瞬时量历史曲线画面
瞬时量历史曲线画面包含温度、压力、流量三个画面，按查询键可依次切换。
按上、下键可以向前后翻页，按左、右键可以在一个页面内左右移动光标轴。

记录信息和U盘转储

图3 记录信息和U盘转储画面

图4 停电信息画面
按左、右键可以向前后翻页。
共可记录8组停电和上电信息。记录满后，覆盖旧信息

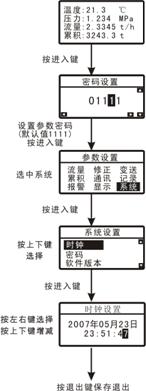

时钟画面

图5 时钟画面

流量算法

仪表可以配接多种流量传感器，根据输入信号类型不同可以分为三类，如表1所示。
表1 流量计算分类表

传感器类型	说明	仪表计算公式
非差压类脉冲输入	主要配接涡街、涡轮等非差压型脉冲输出的传感器	实测流量单位以小时为单位：实测流量单位以分钟为单位：
非差压类模拟量输入	主要配接涡街、涡轮、电磁等非差压型模拟量输出（通常为4~20mA）的变送器
差压类模拟量输入	主要配接孔板、V锥等差压型模拟量输出（通常为4~20mA）的传感器或变送器	或

这里需要特别说明的是，差压传感器的参数设置方式。通常传感器提供的参数包含差压上限、流量上限、流量系数、雷诺数、管径比、可膨胀系数等。差压传感器的计算公式通常为：

由于各传感器厂家计算书不同，但通常都提供设计工况流量上限，和设计工况温度、压力。因此，本仪表采用了根据设计工况量程和密度补偿计算的方式，简化了仪表的参数设置。例如，对于标准孔板流量计测量过热蒸汽流量的应用，补偿公式如下：

流量量纲转换

上表列出的都是根据传感器测量原理得出的公式，在现场往往还需要对流量进行量纲转换。这一点通过设置仪表实测流量单位和量纲转换后单位即可实现。转换公式为：

公式中的工况密度往往需要根据现场的温度、压力和流体类型计算，当然也可以是固定密度。

流量系数单位转换

对于脉冲输入类传感器，其出厂标定的流量系数的单位与现场计量需要的流量单位时有不同。设置仪表参数时，应该将单位统一成现场计量需要的流量单位。例如：传感器出厂标定的流量系数为32.1脉冲/升，现场需要按照立方米为单位计量。那么就应该将仪表内的参数流量单位设置为m³/h，将参数流量系数设置为32100（脉冲/立方米）。

密度计算

饱和、过热蒸汽的密度，通过IAPWS-97公式由温度和压力计算得出。
水的密度，通过3阶方程计算得出。
气体密度，通过查询标准密度表得出。

参数设置

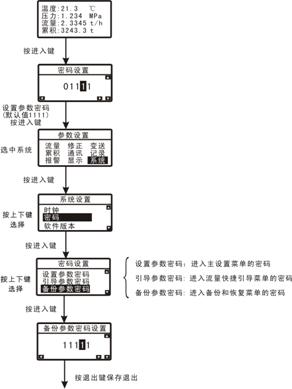

由于不同的传感器、介质、现场需求导致需要设置的参数不同，仪表提供引导参数快捷设置的模式，根据设置内容，自动隐藏不需要设置的参数。以简化设置的繁琐性。在密码设置时，输入引导参数密码（默认值21215），即可进入流量快捷设置。

补偿前信息画面中的流量

这是一个中间计算量，此时尚未引入补偿系数计算：对于非差压类，显示的是工况体积流量，对于差压类，显示的是

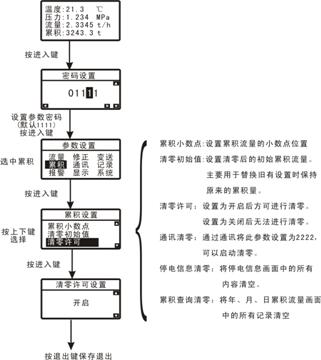

流量累积和清零

如何清零当前累积流量

按图1所示，设置“清零许可”参数为开启。
在日常信息画面按上键5秒钟。或将“通讯清零”参数设置为2222。
※ 注意：为防止仪表正常运行中被误操作。工程调试完成后，应该将“清零许可”参数设置为关闭。

如何清零历史累积量和停电信息

将“累积查询清零”设置为开启，可以自动清零历史累积量。将“停电信息清零”设置为开启，可以自动清零历史累积量。

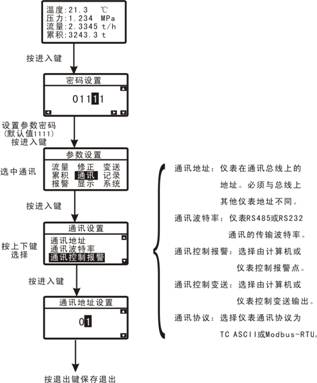

通讯设置

通讯协议

仪表通讯协议包括TC ASCII协议和Modbus-RTU协议，用户可以自行选择。
TC ASCII协议
有关的通讯命令及协议详见《通讯协议》，与本仪表相关的命令如下：
读累积值
读温度测量值
读压力测量值
读补偿前瞬时流量值
读补偿后瞬时流量值
读流量密度值
读一路输出模拟量值（变送输出一）
读开关量输出状态（报警输出）
读仪表版本号
读仪表参数数值
设置仪表参数
输出一路模拟量
输出二路模拟量
输出开关量

Modbus-RTU通讯协议有关的通讯命令和协议详见《MODBUS通讯协议》

命令内容	MOBUS功能码	起始地址	数据格式
读温度	04或03	00	32位浮点数
读压力	04或03	02	32位浮点数
读补偿前流量	04或03	04	32位浮点数
读补偿后流量	04或03	06	32位浮点数
读累积流量	04或03	08	32位浮点数
读流量密度值	04或03	10	32位浮点数
读累积流量（高精度）	04或03	20	64位浮点数
读变送输出	04或03	12	32位浮点数
读仪表参数	03	256+参数地址	32位浮点数
设置仪表参数	10	256+参数地址	32位浮点数

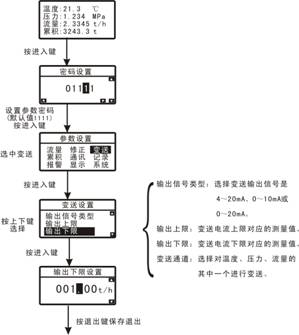

变送设置

变送电流的计算

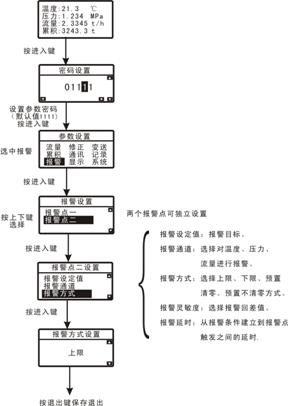

报警设置

该功能为选择功能，用户订货时选择了报警点，才开放相关功能。多可选择2个报警点。
报警方式
选择为上限时表示对测量值上限报警；选择为下限时表示对测量值下限报警；
选择为预置清零时表示对累积流量进行预置输出，同时将累积值清零；
选择为预置不清零时表示对累积流量进行预置输出，且不改变累积值。
在设置了报警方式参数后，报警类型就分为两种：测量值上下限报警和累积量预置输出两种，两种方式的参数设置方法不同。
测量值上下限报警

报警灵敏度

为防止测量值在报警设定值附近波动时造成报警继电器频繁动作，可以根据需要设定一个报警解除的外延区域。
例：上限报警时：

报警延时

设置范围0~30秒，为0时无报警延时功能。
当测量值超过报警设定值时，启动报警延时，如果在报警延时期间测量值始终处于报警状态，则报警延时结束时输出报警信号，否则不输出报警信号。
报警恢复也受延时控制。
累积流量预置输出

预置输出提前量（报警灵敏度）

当报警方式选择为预置清零/预置不清零时，报警灵敏度确定了预置输出的提前量。

预置输出动作时间（报警延时）

当报警方式选择为预置清零/预置不清零时，报警延时确定了预置输出的动作时间，单位为秒。当设置为0时，不自动恢复。
例：要求一报警点为预置输出，目标值为12.35m³，提前量为0.05m³。累积流量达到12.30m³时，一报警输出闭合，10秒后自动回复，同时将累积流量清零
应设置一报警点参数组中：报警设定值：12.35，报警方式：预置清零，报警灵敏度：0.05，报警延时：10

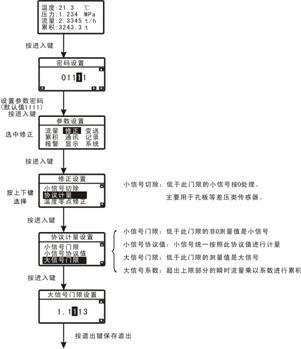

小信号切除与协议计量

协议计量

主要用于贸易计量时，供需双方对低于或高于某个门限的值按照协议值计量和结算。

传感器和系统误差修正

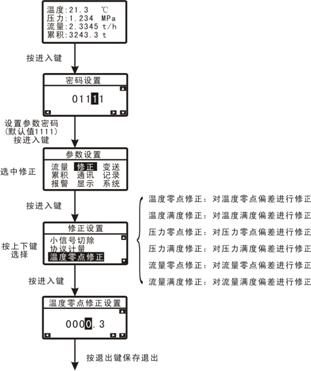

如何使用零点和满度修正

仪表内部的零点和满度修正主要用于修正传感器及连线造成的误差。仪表本身的精度出厂前是经过检验合格的。
当测量值在整个量程范围内存在固定偏差时，可以采用零点修正。例如基准温度为20.0℃时，仪表显示20.3℃；基准温度为89.3℃时，仪表显示89.6℃，则可以将零点修正设置为-0.3℃。零点修正值＝基准温度—仪表显示温度。
当测量值越接近量程上限误差越大，则可以采用满度修正。满度修正前，应首先采用零点修正将零点对准。然后设置满度修正为：基准值÷仪表显示值。
仪表内部的计算公式为：
终显示值＝（修正前测量值＋零点修正值）×满度修正值
