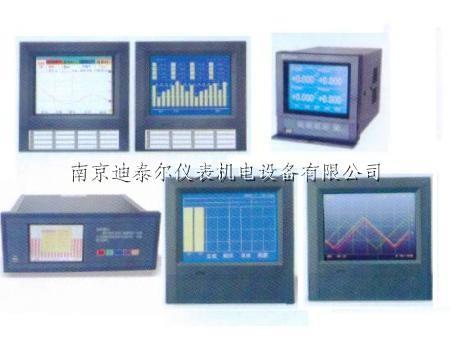

XSR系列彩色无纸记录仪
XSR系列彩色无纸记录仪
1 、输入：2 ~ 16 通道。各通道与主机间光电隔离；输入类型：各类热电阻、热电偶、DC 电流、DC 电压等；显示基本误差：续士0 . 2 ％F.S ，对温漂、时漂自动补偿；测量分辨率：1 / 60000 , 16 位A ／D；具有零点、满度修正，开方运算，小信号切除等功能
2 、显示: 5.7 英寸STN 液晶显示；数字显示4 位；显示画面：实进趋势曲线，4 幅，每幅4 曲线、历史记录追忆曲线
3 、通讯: RS232 ，光电隔离
4 、报警：每通道2 点以上
5 、面板尺寸：180 ( W ) * 150 ( H )
6 、内存RAM , SM 字节；卡记录，128M 字节大容量CF 卡，记录间隔短为0.1 秒，若4 秒钟存1 次数据，8 通道记录仪可存储1 年的数据
无纸记录仪以其丰富的显示画面、灵活的操作方式以及强大的记录、运算、控制和管理功能，在各行各业中获得了极其广泛的应用。本产品吸纳了各种外无纸记录仪的优点，应用新的显示技术、微电子技术、数据存储和通讯技术，是一款功能齐全、操作方便、精确可靠、高性价比的产品。
本产品配置丰富，有蓝屏和彩色两种显示屏。可以接收多种类型的直流电流、电压和电阻信号，实现温度、压力、液面、流量、成分以及力、力矩、位移等物理量的显示、记录、越限监控、报表生成、数据通讯、信号变送以及流量累计等功能。
本产品主要由液晶屏、按键、ARM微处理器为核心的主板、主电源、外供变送器电源、智能通道板、大容量FLASH等构成：
可配备不同类型的智能通道板，根据应用要求选择。
内置大容量FLASH，可通过U盘快速将FLASH中的数据转储到计算机中。内置的FLASH的容量为64M字节，8通道时若20秒记录一次可记录865天 ，快0.1秒记录一次所有通道的数据。
数字显示画面、棒图显示画面、实时曲线画面、追忆曲线画面
追忆曲线读数光标功能。
测量、显示基本误差：±0.2% F·S
可组态12点报警功能。
可组态8点变送输出，光电隔离，误差小于±0.2% F·S
电流输出（4~20）mA, (0~10) mA, (0~20) mA可选。
电压输出 （0~5）V, (1~5) V可选。
出厂默认设定为（4~20）mA, 其他类型订货时注明。
本产品显示信息量大、界面友好、操作简单，下面是主要功能特点：
无笔、无纸记录，日常维护工作量非常小，运行费用低；
采用高亮度单色或彩色TFT液晶屏，CCFL背光、画面清晰；
采用ARM微处理器，可同时实现16路信号采集、记录、显示和报警；
采用64MB 大容量的FLASH 闪存芯片存贮历史数据，掉电永不丢失数据；
全隔离输入，可同时输入多种信号，无需更换模块，通过软件组态即可；
显示工程量数据的数值范围更宽，可显示5 位数值：-9999~19999；
可以组态、显示工程位号，工程单位，有流量累积；
具有闪动报警显示，同时指示各路通道的下下限、下限、上限、上上限报警；12 路继电器报警输出；
可组态8点变送输出，光电隔离，误差小于±0.2% F·S；
显示精度高，基本误差为±0.2% F·S；
温压补偿，支持补偿信号输入、常数可选，提供多种补偿模型，如过热蒸汽，饱和蒸汽、压力补偿等常用补偿模型；
内置GB2312汉字库，使用全拼输入法输入；
支持外接微型打印机，手动打印数据、曲线，自动定时打印数据，满足用户现场打印的需求；
配备标准USB 接口。历史数据转存快捷方便；
标准串行通讯接口， 带光偶隔离的RS485和 RS232C；
支持标准ModBus RTU 通讯协议（选配功能），除支持本公司数据管理软件外，还支持MCGS、组态王等流行组态软件；
采用新型开关电源，能在交流电源AC 85V~265V宽电压范围内正常工作；
提供变送器DC 24V隔离配电；
全铝密封外壳，通过EMCIII级，保证仪表在恶劣的环境中正常工作。
技术指标
3.1.显示
5寸蓝色LCD或彩色TFT LCD
数字显示画面、棒图显示画面、实时曲线画面、追忆曲线画面共四个基本画面
基本误差小于±0.2%F·S，数字显示范围-9999~19999
测量分辨力：1/60000，16位AD转换器
实时曲线记录间隔0.1秒~60秒分8档，对应整屏曲线时间30秒~300分
追忆曲线记录间隔从0.1秒到50秒连续可设超过50秒时可选1分钟，5分钟，10分钟，30分钟，60分钟。可选择循环或非循环两种记录方式
3.2 输入信号
输入信号包括直流电流，直流电压，热电阻，热电偶，远传压力表五类，通过按键输入选择。隔离输入，无需跳线器。
直流电流：（4~20）mA，（0~10）mA，（0~20）mA
直流电压：（1~5）V ，（0~5）V ，mV
热电阻：Pt100，Cu100，Cu50，BA1，BA2，G53
热电偶：K，S，R，B，N，E，J，T
其它输入信号或分度号需在订货时注明。
3.3 报警输出及变送输出
继电器输出：触点容量AC 220V，3A，阻性负载
12点可组态输出，可按通道的各报警点值设定
可组态8点变送输出，光电隔离，误差小于±0.2% F·S，电流输出负载能力≤450Ω
电压输出配接设备阻抗：需大于2KΩ
3.4 外供电源
DC 24V电源：用于给变送器供电，大负载能力≤200mA
3.5 通讯打印接口（选配功能）
光电隔离
RS232、RS485标准，在订货时注明
通讯速率9600，19200，57600，115200通过设定选择
配套测试软件，提供组态软件和应用软件技术支持
可选Modbus RTU通讯协议与上位机通讯
3.6 电源条件
AC 220V供电的仪表：AC 85~265V，功耗小于25VA
DC 24V供电的仪表：24V±10%，功耗小于25VA
注：实际功耗与仪表总通道数有关
3.7 环境及其他
工作温度范围：0℃~50℃
储藏温度范围：-20℃~70℃
工作湿度范围:低于85%R.H，无结露
仪表的重量：大约2.8Kg
3.8记录时间
记录时间的长短与FLASH 存储器容量、记录间隔和输入点数有关，计算公式如下：
记录间隔以秒为单位：
例：8通道每10秒记录一次可记录的天数
总天数=64x1024x492x10/8/24/3600=466 天
安装与接线
4.1 外形及开孔尺寸
 为确保安全，接线必须在断电后进行。
 交流供电的仪表，其 （PG）端是电源滤波器的公共端，有高压，只能接大地，禁止与仪表其它端子接在一起。
本说明书给出的为基本接线图，受端子数量的限制，当仪表功能与
基本接线图冲突时，接线图以随机说明为准。
外形尺寸：144×144×262mm(长×宽×深）
开孔尺寸

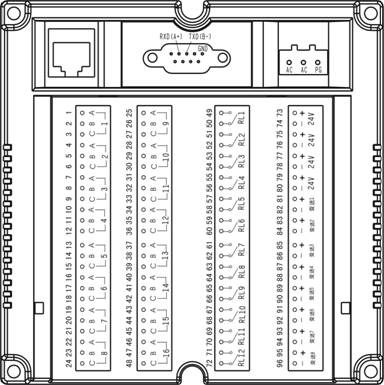

4.2 接线端子图
4.3 输入信号接线
|
|
电流信号 |
两线制电流变送器 |
|
|
三线制电流变送器 |
四线制电压变送器 |
|
|
九针串口接线为：
1、2针为仪表的“RXD”（RS232的收或RS485 A+），3针为仪表的“TXD”（RS232的发或RS485 B-），5针为仪表的通讯“地”。
2、如外接微型打印机，应将3针接到打印单元的PA上，5针接到打印单元的PB上。
本无纸记录仪具有多个操作显示画面和组态界面，显示清晰、信息量大、组态方便。用户无需专业培训就可以方便地操作使用仪表。
仪表接上电源后显示系统初始化画面，在系统自检期间内可以通过按上下键对显示的对比度进行调整。初始化系统完毕，进入总貌画面。下面分别就仪表的键盘操作、各操作显示画面、各组态画面分别加以介绍。
5.1 键盘
无纸记录仪共有五个操作键，如下图所示。根据仪表工作状态不同，每个键的功能也有所不同。在各运行画面下均有当前按功能的提示，可依照提示进行相应的操作。
注：在对记录仪进行参数修改设置时，左右键通常作为光标移动键，上下键通常对光标所在位置的数值进行增减，若是修改多位的数值，在修改好光标所在位的数值后，按圆点键可以移动多位数值的光标位置，再按上下键修改。 |
5.2 运行画面
无纸记录仪运行过程中所显示的画面为运行画面，包括总貌画面、数显画面、流量画面、棒图画面、实时曲线画面;画面设置(按画面键进入): 总貌画面、累积报表、追忆画面、报警记录、系统组态、通道组态、报警组态、累积组态、打印组态、PID组态等画面。其中数显画面、流量画面（或调节画面）、棒图画面、（实时）曲线画面为常用的基本画面，可以由总貌画面下的按键提示直接选择，其他的画面需要进入到设置菜单画面来选择。在基本画面下顶部的区域为公共显示区域, 左上角为存贮记录容量指示。右上角为当前的日期及时间。
注：当仪表带“PID控制功能”时，面板基本画面的流量（画面）变更为调节（画面）

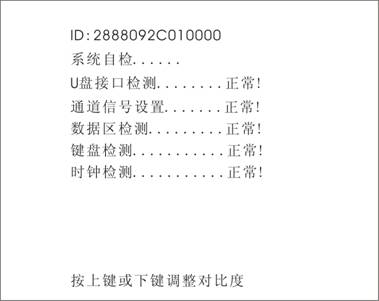

5.3 开机画面
注：当系统某部分有错误时，检测会显示失败！请与厂家联系。

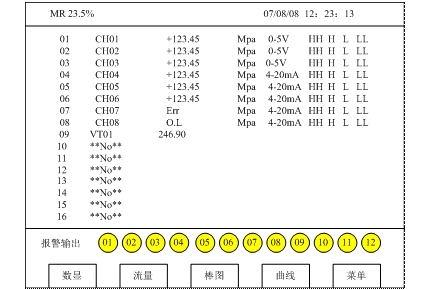

5.4 总貌画面
总貌画面可以对当前的状况有比较全面的了解，包括测量值，工程量单位，输入信号类型，报警指示，报警输出状态等。画面的形式如下：
注：Err 表示通道故障
O．L表示信号过大，超过输入信号范围
No 表示无该通道
VT 表示运算通道，详见6.2.5关于虚拟运算通道的解释
5.5（数显）数字显示画面
数显画面分为“八通道数显画面”、“四通道数显画面”, “二通道数显画面”，用户可根据需要进行选择
四通道数显画面(按放大键进入):
二通道数显画面(按放大键进入) :
在两通道数显画面画面下可以显示设定的报警值.
在数字显示画面上显示各通道通道号、工位号，测量值，工程量单位，HH和H及LL 和L报警标记。 报警标记闪动时表示该点处于报警状态。
按键操作:
①．通过“放大”键来进入显示数字更大的画面，同时用“总貌”来退回到总貌画面
②．在数显画面下按“翻页”键来切换通道
③. 按“自动”键，通道切换将进入自动巡检状态，此时按键提示变为“手动”，若按“手动”键，自动巡检状态将停止
④．按“菜单”弹出菜单，通过菜单选择其他画面进入
5.6 （棒图）棒图显示画面
棒图画面分为“16通道棒图画面”、“八通道棒图画面”
16通道棒图画面
在棒图画面上显示各通道的测量值，H及L报警设定值.
棒图上的两个三角标记代表该通道的H及L报警点设定值。
八通道棒图画面(按放大键进入):
按键操作:
①．通过“放大”键来进入显示比例更大的画面，同时用“总貌”来退回到总貌画面
②．在棒图画面下按“翻页”键来切换通道
③．按“自动”键，通道切换将进入自动巡检状态，此时按键提示变为“手动”，若按“手动”键，自动巡检状态将停止
④．按“菜单”弹出菜单，通过菜单选择其他画面进入
5.7 （曲线）实时曲线画面
当前曲线记录只保留单屏的显示数据，可根据观察的需要，通过改变时标来改变显示刷新的速度，各条曲线一致，并不影响FLASH记录的间隔。
在实时曲线下显示当前通道的测量值, 通道号, 工位号, 工程量单位, 曲线的打点间隔, 报警状态。
5.8 追忆画面
FLASH记录用于长期数据保存，一般设置的记录间隔较长；记录间隔从0.1秒到50秒连续可设，超过50秒分为1分钟、5分钟、10分钟、30分钟、60分钟几档来选择，各通道的记录间隔一致。根据生产过程的需要，合理设置FLASH记录的间隔，兼顾记录间隔与时间的矛盾，可以准确地反映过程参数的变化情况。
追忆模式下的时标不能改变，由FLASH存储的记录间隔决定。
追忆模式下时间显示为曲线右侧起点的 时间。
追忆模式下的报警状态指示仍为实时报警状态而不是记录状态。
读数光标模式用于精确显示追忆曲线各点的数值。光标上方数值为当前通道在光标处的实际数值，同时屏幕右上方时间变为光标所在位置的时间。在光标模式下，不能向前或向后追忆。
注：
1. 如果记录仪曾经掉电，在掉电期间因无数据记录，在追忆时曲线会出现间断。
2. 如果记录仪在运行过程中改变了记录间隔，在追忆时曲线可能会出现间断或记录数据时间不准。
3. 竖光标的测量值显示是以该通道当前设定的量程下限及量程上限为依据的。如果在记录仪工作的过程中改变过量程下限或量程上限，改变时刻以前的竖光标测量值显示将受到影响。
4. 对于蓝屏记录仪，由于只有一种显示颜色，故在相应曲线画面下只有一条曲线，显示的测量值或记录数据值也只有一项，相对于彩屏记录仪显示画面有所不同。 |
5.9 报警记录
报警记录 352条 01页 |
No. 通道 开始时间 结束时间 类型 |
001 02 05/08/12 12：23：21 05-08-12 12：25：21 HH
002 04 05/08/22 12：23：21 05-08-12 12：25：21 LL
003 01 05/09/12 12：23：21 05-08-12 12：25：21 H
004 02 05/09/12 12：23：21 05-08-12 12：25：21 L
005 03 05/08/12 12：23：21 05-08-12 12：25：21 HH
006 08 05/08/12 12：23：21 05-08-12 12：25：21 HH
007 01 05/08/12 12：23：21 05-08-12 12：25：21 HH
008 03 05/08/12 12：23：21 05-08-12 12：25：21 HH
009 07 05/08/12 12：23：21 05-08-12 12：25：21 HH
010 02 05/08/22 12：23：21 05-08-12 12：25：21 LL
011 01 05/09/12 12：23：21 05-08-12 12：25：21 H
012 05 05/09/12 12：23：21 05-08-12 12：25：21 L
013 07 05/08/12 12：23：21 05-08-12 12：25：21 HH
014 02 05/08/22 12：23：21 05-08-12 12：25：21 LL |
报警记录中总共可保存不超过352条记录，共分为25页显示，每页显示14条。循环记录，记满后自动覆盖较早的记录。记录按记录时间降序排列，后开始的报警记录总是在一条。按上下键可改变显示的页码。
注：报警记录中含有报警追忆的功能。在察看报警记录时，按上移键和下移键可以将光标移动到要察看的记录上，再按追忆键将跳到追忆画面下，显示报警开始的那一刻的曲线状态。 |
5.10 断电记录（累积画面中）
断电记录 80条 1页 |
No. 断电时间 上电时间 |
01 05/08/12 12：23：21 05/08/12 12：25：21
02 05/08/22 12：23：21 05/08/12 12：25：21
03 05/09/12 12：23：21 05/09/12 12：25：21
04 05/09/13 12：23：21 05/08/13 12：25：21
05 05/08/14 12：23：21 05/08/14 12：25：21
06 05/08/15 12：23：21 05/08/15 12：25：21
07 05/08/16 12：23：21 05/08/16 12：25：21
08 05/08/17 12：23：21 05/08/17 12：25：21
09 05/08/18 12：23：21 05/08/18 12：25：21
10 06/02/08 12：23：21 06/02/08 12：25：21 |
断电记录中共保存80条记录，分8页显示，每页10条；用于显示记录仪断电和上电的时间。循环记录，记满后自动覆盖较早的记录。按时间降序排列，新的记录放在一条显示。按前页键和后页键可改变显示的页码。
5.11 USB数据转储
USB数据转储操作画面在系统组态画面下进入：
数据转储 退出 |
起始日期： 07年08月01日 16时
终止日期： 07年08月28日 11时
U盘状态: 已插入
开始 |
用户在插U盘前，首先确认U盘没有写保护。
插入U盘后，仪表会对U盘进行检测，若U盘状态显示为“已插入”表示记录仪已经识别此U盘，可以进行转储的操作。
在U盘插入无误后，可先设置好需要转储的数据对应的起始及终止时间（为0时转储数据），然后再在“开始”处按确定键，仪表开始向U盘传送数据，屏幕上方进度条用于显示当前进度。
转储完成后，U盘状态显示为“已完成”，此时方可将U盘取出。
光标在“退出”上时，按确定键回到系统设置主界面。
注：
1．在传送数据过程中，U盘不可拔出！否则将产生不可预知的错误！
2．在传送数据过程中，数据记录及流量累积会暂时停止工作，在传送完毕后，会继续记录。请合理安排好数据转储的工作时间。
3. 由于各品牌U盘之间有的差异，各U盘的传输速度也有很大的差异，在传输过程中，记录仪上已经显示传输完成，这时还要观察U盘上的指示灯是否已经停止闪烁，若仍在闪烁，表示U盘仍在忙于存储数据，必须等指示灯停止后再拔下U盘，否则传输的数据仍然是错误的。 |
数据的查看
为了区分在现场将多台记录仪的数据转储到U盘上，U盘上生成的记录仪的数据文件名为20xxxxxx.Rxx, 含义如下，文件名20xxxxxxxx表示转储数据时的日期，如转储数据时当前日期是 07年08月18日，则生成的文件名为 20070818，扩展名中R固定表示记录文件，后面的数字xx表示记录仪的仪表地址，如记录仪的仪表地址设为02，则生成的文件名为20070818. R02
将记录仪转储数据的U盘插入到PC机上，可以看到U盘上新生成了20xxxxxx.Rxx, 文件，将该文件复制后转存到PC机的当地磁盘上。由于记录文件是由16进制数据形成的，若想进一步查看，需要用到记录仪专用的文件格式转换软件，请先安装随机光盘中的转换软件，按说明文档进行查看。
仪表组态
在设置菜单画面下，可选择进入各组态画面。
进入组态画面时需要输入密码，即在按确认键后弹出的对话框中，用上下左右键输入管理密码，之后再次按确认键确认。在退出组态画面约两分钟内再次进入时不需要重新输入密码，否则需要重新输入。
密码的管理分为普通管理密码和超级密码，普通管理密码初始设置为“111100”，用户可以进入到系统组态中修改此密码，普通管理密码更改后，修改后的密码应妥善保存，如忘记修改后的密码，可以与厂家联系索取超级密码，超级密码的有效期为1天，当天索取，当天有效，过期后自动失效。
6.1 系统组态
如图所示，系统组态画面主要用于设置系统日期、系统时间、FLASH记录间隔和记录模式、与上位机通讯时的波特率和本机地址等参数，以及调用数据转储、数据擦除等功能。
系统组态 退出 |
记录模式 循环 记录间隔 1.0 秒
仪表地址 01 串口速率 19200
日期 07年08月28 日 时间 12:23:12
数据擦除 确定 数据转储 确定
出厂设定 确定 联机帮助 确定
对比度调节 50% 切换时间 08秒
高级组态 确定 关屏时间 10分钟
冷端系数 1.0000 管理密码 111100 |
操作方法：进入通道组态，改变通道号时超过实际物理通道数后，运算通道组态画面将出现，选择需要参与运算的通道及运算方式，如需要同时保存运算记录数据，请选择“保存”，否则运算通道的结果只显示，不保存。设置完毕退出，在相应的显示话画面下会将出现相应的通道。
运算通道组态画面如下：
通道组态 通道号 03 退出 |
工位号 PM103A 工程单位 A
运算通道 通道01 通道02
运算关系 + 数据记录 不保存
量程上限 09.345 量程下限 00.000
输出通道 No 曲线颜色 蓝色
输出上限 10.000 输出下限 00.000 |
运算通道的量程和变送输出暂不开放，不能更改。
6.3 报警组态
报警组态 通道01 退出 |
报警类型 HH 输出 02 报警延时 03S 报警回差 00010
报警类型 H 输出 No 报警延时 03S 报警回差 00010
报警类型 L 输出 No 报警延时 03S 报警回差 00010
报警类型 LL 输出 03 报警延时 03S 报警回差 00010 |
每个通道多可用四个报警点。同一个报警触点也可以同时被不同
其连接方式如图所示：
在记录仪系统组态中，选择好通讯地址和波特率。
双芯屏敝线的屏敝层作为通讯地线，注意不可与设备保护地连接。当传输距离较远时，传输干线的两端需分别加一个120Ω的终端电阻，连接在RS-485通信线“+”和“-”之间。
当一台计算机挂多台记录仪时，网络拓扑结构为总线型，每台记录仪通过支线并接在干线上。需注意的是终端电阻要接在通讯干线的两端，分支后的传输线要尽可能的短，以减少干扰。
通讯距离长时可选择中继模块。
6.4.5 通信测试
在连接好计算机与记录仪的连线后，检查主机与记录仪的波特率及设备地址是否相符，“串口调试助手”对记录仪发命令，看记录仪是否有回应。
6.4.6 ASCⅡ通讯协议命令集，MODBUS另附
命令由下述各部份组成
定界符）（地址）（内容）（常数）（数据）（校验核）（结束符）
定界符 |
每个命令必须以定界符开始。有3种有效的定界符：＃、＄、％ |
地 址 |
紧跟着定界符后面的是两位指定目标仪表的地址。用“AA”表示 |
内 容 |
用于指定仪表通道或参数地址。用“BB”表示 |
常 数 |
用于指定命令常数。用“DD”表示 |
数 据 |
仅设置参数命令有数据内容。用“data”表示 |
校验核 |
可选择附上二字符的校验核。用“CC”表示 |
结束符 |
每个命令必须用回车符（¿）0DH结束 |
命令集有4条命令
读测量值命令：＃AABBDD CC ¿
读测报警状态命令：＃AA 00DD CC ¿
读仪表参数命令：$AABBDD CC¿
设置仪表参数： ％AA BBDD (data) CC ¿
说明1 上述命令中的CC表示可选择的二字符的校验核。使用方法在6.4.7部份说明
关于仪表回答
回答定界符有2类：=、!
以 # ，” 作定界符的命令，回答以 = 做定界符
以 $ 、% 作定界符的命令，回答以 ! 做定界符
在下列情况下仪表对命令不回答
未收到有效定界符或结束符、仪表地址不符、波特率不符、校验核不符
在下列情况下仪表回答 ? AA¿
命令长度不符、命令中的数据格式错、操作仪表硬件不支持的功能、读取或设置仪表未规定的参数 |
