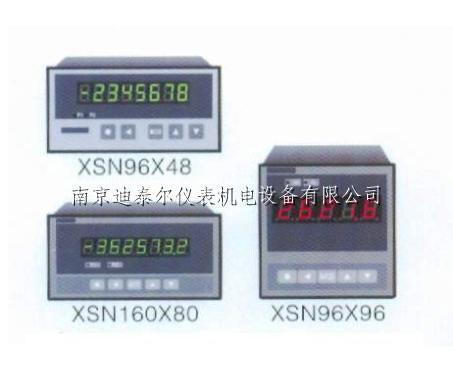

XSN 系列计数仪表

1、概述
XSN系列智能计数器与各类脉冲信号的传感器配合，用于数量、长度、位移的记录、测量、变换、显示、传送和控制。
分低速（10Hz以下）和高速两种类型
高计数频率10kHz
0.0001~45.000宽范围计数比率
显示方式分为S型和L型
S型仪表显示范围：-19999~45000，小数点位置可设定。可以选
择多计数比率方式。
L型仪表显示范围：-9999999~9999999，小数点位置可设定。
输入类型为2的仪表，输入双相正交脉冲，自动识别正、反向运动。
2点预置输出。2种输出方式，延时恢复及自动清零功能
外部控制清零，加/减计数，显示锁定功能
可提供双计数方式，实现总量和分量功能
变送输出可将测量、变换后的显示值以标准电流、电压形式输出供其它设备使用
全透明、高速、高效的网络化通信接口，实现计算机与仪表间的数据传送和控制。独有的控制权转移功能使计算机可以直接控制仪表的报警输出和变送输出。读取一次测量数据的时间小于10ms
提供测试软件，组态软件和应用软件技术支持
具备带硬件时钟的打印接口和打印单元，实现手动、定时打印功能，如果选配智能打印单元，可实现多台仪表共用一台打印机
XSN系列仪表采用单片机嵌入式组合设计，硬件扩充性强，软件平台灵活，可以扩展开关量输入、定时、程序顺序控制等，不局限于标准功能。可按实际需要组合，以实现佳性能。

3、技术规格
 3.1 基本技术规格
电    源：220V AC供电的仪表：220V±10%，功耗小于7VA； 24V DC供电的仪表：24V±10%，功耗小于5VA；
12V DC供电的仪表：9V~20V，功耗小于5VA
其它电源规格以随机说明书为准
工作环境：0℃~50℃，湿度低于90%R.H
          宽温范围的仪表需在订货时注明
显示范围：S型和Y型：-19999~45000，小数点位置可设定。
          L型：-9999999~9999999，小数点位置可设定。
显示颜色：绿色或按订货要求
高计数频率：10kHz
输入脉冲信号：输入类型为1的仪表适用于NPN、PNP、OC门
              电压脉冲，2线制4mA~20mA脉冲，TTL脉冲
              等。信号幅值1V~30V通用
              输入类型为2的仪表适用于NPN、PNP、OC门
              电压脉冲，信号幅值3V~24V
             其它信号类型需在订货时注明

3.2选配件技术规格
预置输出
2种输出方式，延时恢复和自动清零功能
继电器输出：触点容量220V AC，3A
OC门输出（订货时注明）：电压小于30V，电流小于50mA
外部控制清零，加/减、锁定
信号宽度大于20ms，无源开关或电压控制
无源开关控制时，闭合为有效，断开无效
电压控制时，4V以上有效，1V以下无效，负载电流＞4mA
变送输出
光电隔离
4mA~20mA，0mA~10mA，0mA~20mA直流电流输出，通过设定选择。负载能力大于600Ω
1V~5V，0V~5V，0V~10V直流电压输出，需订货时注明
输出分辨力：1/1000，误差小于±0.5% F.S
或：1/3000，误差小于±0.2% F.S（订货时注明）
通信接口
光电隔离
RS232、RS485、RS422标准，在订货时注明
仪表地址0~99可设定
通信速率2400、4800、9600、19200通过设定选择，低于2400的速率需在订货时注明
仪表收到计算机命令到发出相应数据的回答延迟：
以“#”为定界符的命令，回答延迟小于500μs；其它命令的回答延迟小于100ms
配套测试软件，提供组态软件和应用软件技术支持
打印接口及打印单元
内置硬件时钟，停电不影响走时，自动调整闰年，大、小月
手动，手动 + 定时两种打印方式通过设置选择
打印内容：时间（年、月、日、时、分），预置输出状态，测
量值，工程量单位
1台打印单元只能接1台仪表，需要1台打印单元配接多台仪表时，需选用智能打印单元
打印单元为16列字符型微型打印机，供电方式与仪表相同，特殊的打印要求可在订货时注明
打印单元不能和通信接口同时存在
外供电源
输出值与标称值的误差小于±5%。负载能力大于50mA

5、参数一览表
该表列出了仪表的基本参数和与选配件相关的参数，与选配件相关的参数只有该台仪表有相应的选配件时才会出现。
“说明”一栏是该参数在本说明书的章节。
“地址” 一栏是计算机读或设置该参数时的地址。无通信功能的仪表与此无关。
“取值范围”一栏是该参数的设置范围以及用符号表示的参数内容与数值的关系。无通信功能的仪表与此无关。
1组参数报警设定值

显示形式为S型和Y型的仪表为5位显示，不分高、低位，故无

、

参数，相应参数分别为

、

，取值范围为 -19999~45000
注2：0 ~ 4 顺序对应

，

. 。
注3：0对应OFF，1对应ON。
注4：0 ~ 3 顺序对应2400，4800，9600，19200

6、操作
6.1 面板及按键说明（以外型为A的仪表为例）

名称		说明
① 显示器		显示计数值在参数设置状态下，显示参数符号，参数数值
② 指示灯		预置输出点的状态指示
操作键键	③ 设定键	在测量状态下，按住2秒以上不松开进入设置状态在设置状态下，显示参数符号时，按住2秒以上不松开进入下一组参数
	④ 左键	在测量状态下，用于计数值清零在设置状态下，① 调出原参数值 ② 移动修改位
	⑤ 键	在测量状态下，无效在设置状态下，存入修改好的参数值
	⑥ 增加键	在测量状态下，启动打印在设置状态下，增加参数的数值
	⑦ 减小键	在测量状态下，无效在设置状态下减小参数数值

6.2 参数设置说明
仪表的参数被分为若干组，每个参数所在的组在5章《参数一览表》中列出。
2组及以后的参数受密码控制，未设置密码时不能进入。
1组参数是否受密码控制可以通过设置参数选择。设置为OFF时，不受密码控制；设置为ON时，若未设置密码，虽然可以进入、修改，但不能存入。
进入设置状态后，若1分钟以上不进行按键操作，仪表将自动退出设置状态。
6.3 预置输出设定值的设置方法
预置输出设定值在1组参数，无预置输出功能的仪表没有该组参数。
① 按住设置键 2秒以上不松开，进入设置状态，仪表显示1个参数的符号
② 按键可以顺序选择本组其它参数
③ 按键调出当前参数的原设定值，闪烁位为修正位
④ 通过键移动修改位，键增值、键减值，将参数修改为需要的值
⑤ 按键存入修改好的参数，并转到下一参数。若为本组后1个参数，则按键后将退出设置状态
重复② ~ ⑤步，可设置本组的其它参数。
★ 如果修改后的参数不能存入，是因为参数被设置为ON，使本组参数受密码控制，应先设置密码。
6.4 密码设置方法
当仪表处于测量状态或1组参数符号显示状态时，可进行密码设置。
① 按住设置键不松开，直到显示
② 按键进入修改状态，在，，键的配合下将其修改为01111
③ 按键，密码设置完成
★ 密码在仪表上电时或1分钟以上无按键操作时，将自动清零。
6.5 其它参数的设置方法
① 首先按6.4的方法设置密码
② 2组参数因为是密码参数所在组，密码设置完成后，按键可选择本组的各参数
③ 其它组的参数，通过按住设置键不松开，顺序进入各参数组，仪表显示该组1个有效参数的符号
④ 进入需要设置的参数所在组后，按键顺序循环选择本组需设置的参数
⑤ 按键调出当前参数的原设定值，闪烁位为修改位
⑥ 通过键移动修改位，键增值，键减值，将参数修改为需要的值
★ 以符号形式表示参数值的参数，在修改时，闪烁位应处于末位。
⑦ 按键存入修改好的参数，并转到下一参数
重复④ ~ ⑦步，可设置本组的其它参数。
退出设置：在显示参数符号时，按住设置键不松开，直到退出参数的设置状态。

7、功能及相应参数说明
7.1 计数及显示
7.1.1 计数
仪表每接收1个脉冲信号进行1次计数。计数值与下述参数相关：
（iALo）—— 计数方式选择，设置范围0—3
设置为0时：加计数
设置为1时：减计数
设置为2时：由外部控制开关确定加或减计数
            外部控制开关断开时为加计数，
            外部控制开关闭合时为减计数
设置为3时：仪表为双相正交脉冲输入，自动识别加/减计数
输入类型为2的仪表只能设置为3。
（Fi-d）—— 计数比率的小数点位置选择
设置为0.0000时，计数比率的范围为0.0001~4.5000
设置为00.000时，计数比率的范围为0.001~45.000
计数比率方式为C1的仪表，为单计数比率，以参数为计数比率，计数比率方式为C2的仪表与该参数无关
（Fi）—— 计数比率。可设置范围为0.001~45.000需要与
              参数配合
（in-d）—— 计数显示值的小数点位置选择
例：用于测量长度，每个脉冲代表的长度为0.5231m ,要求仪表显示末位为1 m，则设置 = 0.0000， = 0.5231， = 00000.若要求显示末位为0.1m，则设置 = 00.000， = 05.231， = 0000.0
计数比率方式为C2的仪表为多计数比率，根据当前计数值确定计数比率，可以设置8个不同的计数比率。
当计数值在0 ~ L2的范围内，自动按Fi1设置的计数比率
在L2 ~ L3的范围内，自动按Fi2设置的计数比率
在L3 ~ L4的范围内，自动按Fi3设置的计数比率
在L4 ~ L5的范围内，自动按Fi4设置的计数比率
在L5 ~ L6的范围内，自动按Fi5设置的计数比率
在L6 ~ L7的范围内，自动按Fi6设置的计数比率
在L7 ~ L8的范围内，自动按Fi7设置的计数比率
超过L8后，自动按Fi8设置的计数比率
~ （L2~L8）—— 计数比率的分界点设置
~ （Fi1~Fi8）—— 8个不同的计数比率
设置范围0.0001~45.000，由确定小数点位置

100

（1200 +3×2×20.5 +20.5）×π

≈ 42.21

例：测量矿井提升机行程0~999.9m，卷筒直径：1200mm，钢缆直径20.5mm，卷缆4层，每转100个脉冲则外层每个脉冲的长度为：
由于显示到0.1m，计数比率为0.4221
同理，2层每个脉冲的长度为：

≈ 40.92
计数比率为0.4092
现场设置时，首先计算出每层的计数比率，并顺序设置到

参数内，有几层设置几个参数，多余的可以不设置。分界点先设到45000，即仪表的大显示值，在放缆的过程中，每到一层结束时，记下仪表显示值，并设置到

的分界点参数中。
本例计数显示值的小数点位置

参数，应选择为0000.0。
7.1.2 清零
计数起始值：
显示形式为S型和Y型的仪表起始值为5位，通过

参数设置
显示形式为L型的仪表，起始值为7位，需通过

、

参数分别设置高位和低位
清零：
是指将仪表的计数值置为计数起始值，当计数起始值为0时，才能将计数值清为0

（Lo）—— 计数起始值，出厂设置为0

（LoH）—— 计数起始值高位，出厂设置为0

（LoL）—— 计数起始值低位，出厂设置为0
有3种方式将计数值清零：
① 通过面板操作
在计数值显示状态，按

键1秒以上不松开，将计数值清零，该操作受

参数限制。

（AcLr）—— 手动清零许可选择
设置为OFF时：面板手动清零被禁止；
设置为ON时：面板手动清零有效。
② 由外部控制清零信号清零
有外部控制清零功能的仪表，当外部控制闭合时，将计数值清零，该操作受

参数限制。

（YcLr）—— 外部控制清零许可选择
设置为OFF时：外部控制清零被禁止；
设置为ON时：外部控制清零有效。
③ 通过通信接口由计算机清零
使用设置参数命令，向仪表的

参数设置数值02222后，计数值清零。
④ 到预置点时自动清零，详见7.2
7.1.3 显示锁定
有外部控制显示锁定功能的仪表，当外部控制闭合时，显示被锁定，断开时恢复正常计数显示，显示被锁定期间，内部计数和预置输出正常进行，不丢失数据。该功能受

参数限制。

（dEn）—— 显示锁定许可选择
设置为OFF时：外部控制显示锁定被禁止；
设置为ON时：外部控制显示锁定有效。
7.1.4 输入类型为D的仪表
输入类型为D的仪表专用于10Hz以下的低速计数，通过设置有效信号时间常数

，可防止信号抖动造成误计数。
输入类型为D的仪表接线方法

① NPN型传感器

② PNP型传感器

③ 机械无压开关

参数设置
每次信号从无效变为有效时，启动有效信号时间计时，在设定的时间期间信号始终有效则计数，否则不计数。的单位为2ms，例如设置为10则表示20ms。

                     计数

                    不计数
★ 该参数的设定值设置为有效信号时间宽度的1/2，以避免丢数。输入类型为1和2的仪表没有这个参数。
7.2 预置输出
该功能为选择功能。
仪表可配置2点预置输出。
预置输出的功能与预置输出方式，预置点设定值，预置输出延时，自动清零选择这4个参数相关。
预置输出方式：
（PALo）—— 预置输出的方式选择
设置为0时：计数值每次越过预置点时，输出动作。加计数时，当计数值增加到预置点时，输出动作。减计数时，计数值减小到预置点时输出动作。
设置为1时：计数值小于1预置点时，1预置点输出动作，大于2预置点时，2预置点输出动作，在1预置点和2预置点之间时均不动作。
预置点设定值：显示形式为S型和Y型的仪表，预置点设定值为5位。
（P1）—— 1预置点设定值
（P2）—— 2预置点设定值
显示形式为L型的仪表，预置点设定值为7位，分别设置高位和低位
（P1H）—— 1预置点设定值高3位
（P1L）—— 1预置点设定值低4位
（P2H）—— 2预置点设定值高3位
（P2L）—— 2预置点设定值低4位
预置输出延时：
仅对为0时有效，预置输出动作后启动延时，延时结束时预置输出自动恢复，设置范围为0.0~20.0秒，设置为0时不自动恢复。
（PT1）—— 1预置点输出延时
（PT2）—— 2预置点输出延时
自动清零：
仅对为0时有效，预置输出动作时，将计数值自动清零。
（PcLr）—— 自动清零选择
选择为0时：不自动清零
选择为1时：到1预置点时自动清零
选择为2时：到2预置点时自动清零
有通信功能的仪表当被设置为ON时，预置输出状态与测量值无关。
7.3 变送输出
该功能为选择功能，并且只有显示方式为S型和Y型仪表可具备该功能。
变送输出有3个参数：
（op）—— 输出信号选择
选择为时：输出为4mA -20mA（或1 V -5V）
       时：输出为0mA -10mA
       时：输出为0mA -20mA（或0 V -5V）
（bA-L）—— 变送输出下限设定
（bA-H）—— 变送输出上限设定
有通信功能的仪表，当参数选择为ON时，仪表不进行变送输出处理。
7.4 通信接口
与通信功能相关的参数有5个：
（Add）—— 仪表通信地址。设置范围0-99。出厂设置
                 为1
（bAud）—— 通信速率选择。可选择2400，4800，9600，
                   19200 四种
（cclr）—— 通信清零。设置数值02222后，计数值清零
（ctd）—— 预置输出控制权选择
选择为OFF时，仪表按预置输出功能控制。选择为ON时，控制权转移到计算机，预置输出直接由计算机发出的开关量输出命令控制。
（ctA）—— 变送输出控制权选择
选择为OFF时，仪表按变送输出功能输出。选择为ON时，控制权转移到计算机，变送输出直接由计算机发出的模拟量输出命令控制。

有关的通信命令及协议详见《通信协议》，与XSN系列仪表相关的命令如下：
#AA'         读测量值
#AA0001'     读输出模拟量值（变送输出）
#AA0002'     读开关量输入状态
#AA0003'     读开关量输出状态（报警输出）
#AA99'      读仪表版本号
′AABB'      读仪表参数的表达符号（名称）
$AABB'       读仪表参数数值
%AABB(data) '设置仪表参数
&AA(data) '   输出模拟量
&AABBDD'   输出开关量
7.5 打印接口及打印单元
仪表配接RS232接口的打印单元，打印单元的通信速率被设置为9600。
同时具备通信接口和打印接口的仪表，2通信口用于打印，内部已将通信速率固定为9600，不需要设置。仅有打印接口的仪表，1通信口用于打印，需通过参数将通信速率选择为9600。
与打印接口相关的参数：
（bAud）—— 通信速率选择。必须选择为9600
（unit）—— 测量值的工程量单位选择
可选择6种，若需要的单位不在其中，请在订货时注明。
选择数值与打印单位对照表：
