DP系列大屏显示器

DP系列大屏显示器

1 、应用分类：单面显示、双面显示
2 、测量精度：≤士0.2 % F.S
3 、通讯工能：RS232 / 485 、通讯协议可选择，也可以自定义
4 、环境温度范围：一20 ~ 50
5 、面板尺寸：按要求提供，LED高度在1.8 英寸～12 英寸间可选

1、概述

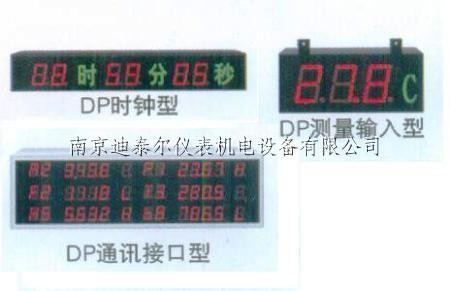

DP系列大屏显示器分为测量输入型、通讯接口型和时钟型三类，以满足不同的应用要求。1台大屏机箱内可以混装这三种类型，完成较复杂的功能。
采用高亮度LED显示器件，锁存显示方式。亮度高，均匀，抗干扰能力强
大屏内各部件采用组合式结构，标准化程度高，生产周期短，维修方便
LED字高从45.72mm（1.8英寸）到304.8mm（12英寸）
测量输入型可输入热电阻、热电偶、电流、电压等模拟信号和脉冲信号，单通道或多通道。功能详见XS系列各类仪表
通讯接口型用于与计算机、XS系列仪表或其它智能设备配合使用
时钟型用于年、月、日、时、分、秒的显示

5、参数设置方法
5.1 手持组态器
手持组态器用于设置大屏内部的参数。参数的定义详见6章。

	① 数字显示窗 ② 设置键    在工作状态下，按住2秒以上不松开则进入    设置状态 ③ 左键    在工作状态下无效    在设置状态下：· 调出原有参数值                 · 移动修改位
④ 确认键   在工作状态下无效   在设置状态下：存入修改好的参数值	⑤ 增加键：在设置状态下增加参数数值或改变    设置类型 ⑥ 减小键：在设置状态下减小参数数值或改变    设置类型

手持组态器的显示有工作和设置2种状态。
通电时为工作状态，显示内容与大屏显示器的功能相关。
·   测量输入型：显示1路测量值。
··  通讯接口型：
① 配接计算机，按标准缓冲区方式的大屏
   显示：oo    后两位为大屏地址
② 配接1~4个测量值仪表的大屏
            显示：oo    后两位为大屏地址
③ 配接巡检仪的大屏
   显示：oo    后两位为大屏地址
··· 时钟型：显示 时：分

5.2 参数设置说明
测量输入型的设置方法详见相应仪表的用户手册。
通讯接口型和时钟型按下述步骤设置：
① 按住设置键  不松开，直到显示 ，进入设置密码状态
② 按  键进入修改状态，在 ，， 键的配合下将其修改为
③ 按  键，密码设置完成
★ 密码在大屏上电时或1分钟以上无按键操作时，将自动清零。
④ 再按住设置键  不松开，2秒后进入参数设置
⑤ 按  键顺序循环选择需设置的参数
⑥ 按  键调出当前参数的原设定值，闪烁位为修改位
⑦ 通过  键移动修改位， 键增值， 键减值，将参数修改为需要的值
★ 以符号形式表示参数值的参数，在修改时，闪烁位应处于末位。
⑧ 按  键存入修改好的参数，并转到下一参数，
重复 ⑤~⑧ 步，可设置其它参数
 退出设置  ：在显示参数符号时，按住设置健  不松开，直到退出参数设置状态。
★ 在参数设置过程中，若1分钟以上无按键操作，将自动退出设置状态。

6、功能及相应参数说明
6.1 测量输入型
构成示意图

 回答   大屏收到计算机的命令后，核对地址和格式
        地址不相符时：不回答
        格式不相符时：回答 ！AAErr↙   AA为大屏实际地址
        正确时：      回答 ！AAoK↙   AA为大屏实际地址
 参数 ：以下列出了大屏的相关参数，设置不正确，大屏不能正常工作。
（Add）—— 大屏通讯地址
范围0~99。出厂设置为1，通过计算机设置时，地址为40H
（bAud）—— 通讯速率选择
可选择2400，4800，9600，19.20k 4种。必须与计算机的速率一致。
通过计算机设置时，地址为41H。设置为0~3时，顺序表示2400，4800，9600，19.20 k
（tEAt）—— 测试状态设置
设置为ON时为测试状态，大屏按0~9顺序显示，1秒切换一次。正常工作时须设置为OFF。
通过计算机设置时，地址为42H，设置为0表示OFF，设置为1表示ON
（cYt）—— 无信号延迟时间。设置范围0~9999秒
若大屏在  规定的时间内收不到有效的显示命令，则显示“” 作为提示。
若不需要该功能，可将  参数设置为0。通过计算机设置时，地址为43H。
（ctd）—— 继电器输出控制权选择
选择为ON时，可通过输出开关量命令控制继电器状态。
通过计算机设置该参数时，地址为44H，设置为0表示OFF，设置为1表示ON。

 其它命令 ：大屏显示器支持下述通讯命令。详见《2002版通讯协议》
#AA99↙            读大屏版本号
′AABB↙          读仪表参数的表达符号（名称）
$AABB↙           读仪表参数数值
%AABB（data）↙   设置仪表参数
&AABBDD↙        输出开关量

6.2.2 与1~4个测量值的仪表配接
例如，XST，XSD等各类仪表。
大屏自动从所配接的仪表读取数据并显示，每100ms读取一次数据，循环进行。
以下列出了大屏的相关参数，设置不正确，大屏不能正常工作。
 ~ （it1 ~ it4）—— 1 ~4个测量值的地址，内址规定  该参数的格式为 □□.□□ ，与所接仪表的读测量值命令相符。
AA为该显示通道对应的仪表地址。
BB为该显示通道对应的仪表相应数据的内址。如果仪表为单测量值，则BB为00。
例1：单组4位显示大屏，与XST系列仪表配接，仪表的地址设置为01，则  = 0100
例2：4组4位显示大屏，与XSD 4通道仪表配接。仪表的地址设置为01，则  = 0100， = 0101， = 0102， = 0103
（Add）—— 大屏地址。可以不设置
（bAud）—— 通讯速率选择
可选择2400，4800，9600，19.20k 4种。必须与所配接仪表速率一致
（tEAt）—— 测试状态设置
设置为ON时为测试状态，大屏按0~9顺序显示，1秒切换一次。正常工作时须设置为OFF。
  当通讯故障时，相应通道位置显示 。

6.2.3 与巡检仪配接
大屏自动从巡检仪读取数据并显示，每100ms读取一次数据。
以下列出了大屏的相关参数，设置不正确，大屏不能正常工作。
（it1）—— 巡检仪的地址设置。出厂设置为01.00
               该参数格式为AA.00，AA表示巡检仪地址
（cHYt）—— 每通道显示时间。设置范围0.5秒~50.0秒
（cHL）—— 显示通道起点
（cHH）—— 显示通道终点
例：巡检仪地址为01，从01通道显示到08通道，每2秒切换一次。
         则设置  = 01.00     = 002.0     = 0001     = 0008
（Add）—— 大屏地址。可以不设置
（bAud）—— 通讯速率选择
可选择2400，4800，9600，19.20k 4种。必须与所配接仪表速率一致
（tEAt）—— 测试状态设置
设置为ON时为测试状态，大屏按0~9顺序显示，1秒切换一次。正常工作时须设置为OFF。
  当通讯故障时，相应通道位置显示 。

6.3 时钟型
构成示意图

时钟组件：停电不影响走时，自动调整闰年，大、小月
控制板：完成时钟设置
接收/驱动组件：用于接收数据并驱动输出，保证数据传送的可靠性，增强抗干扰能力，当显示位数大于8时，会增加一块该组件。
显示组件：完成显示及信号传送。
电源组件：提供各组件所需电源。
通过下列参数设置时间：
（t-y）—— 年
（t-m）—— 月
（t-d）—— 日
（t-H）—— 时
（t-F）—— 分
