XST-E系列过程仪表

XST-E系列过程仪表
1、输入信号：热电阻，热电偶信号（任意分度号）全范围（含负温区）；分辨率1度或0.1度可选
2、常规DC电流电压信号，以及远程压力表，电位器，电阻信号
3、显示：LED单、双数显；数字显示范围：-1999~9999小数点，位置可选定、带光柱显示
4、测量精度：≤±0.2％F.S
5、可选报警输出、馈电输出、模拟输出、变送输出、通讯输出、打印输出
6、环境温度范围：0~50℃

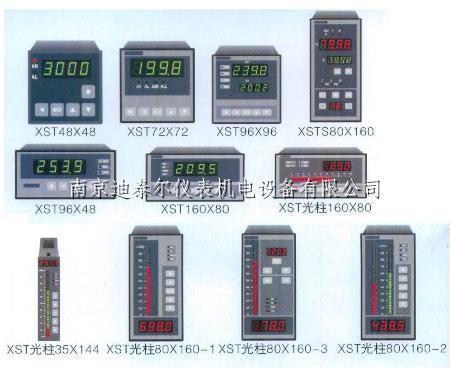

7、面板尺寸：160x80（横式、竖式）; 96x96、96x48（横式、竖式）72x72、48x48、160x80（打印单元）

XST-E系列单输入通道数字式智能仪表用户手册
1.型号规格
XST/E-FooToAoBoSoVoo
1：外形尺寸
E：48×48×112（W×H×L）
2：面板形式 F：方形
3：显示方式：
1：测量值（绿色）
2：测量值（绿色）+设定值（红色）
★ LED显示的颜色可按订货要求。
4：输入信号
E：热电偶或辐射感温计
R：热电阻或电阻
I：直流电流
V：直流电压
M：mV信号
W：电位器
L：远传压力表
5：报警点数量
T0：无报警
T1~T2：1~2点报警
6：变送输出
A0：无输出
A1：电流输出（4~20）mA、（0~10）mA或（0~20）mA
A2：电压输出（0~5）V、（1~5）V
A3：电压输出（0~10）V
A4：其它输出
7：外供电源
B0：无外供电源
B1：外供24V DC
B2：外供12V DC
B3：其它
8：通讯接口
S0：无通讯接口
S1：RS232接口
S2：RS485接口
9：仪表电源
V0：220V AC
V1：24VDC
V2：12VDC
V3：其它
10：N表示非标功能。仪表某部分功能已按订货要求变更
注:在订购标准产品时需要注意，上述功能中的6变送输出和8通讯只能二选一，不能同时选择两种功能，如果有特殊要求，请在订货时指明

2.安装与接线
 为确保安全，接线必须在断电后进行。
 交流供电的仪表，其端是电源滤波器的公共端，有高压，只能接大地，禁止与仪表其它端子接在一起。
本说明书给出的为基本接线图，受端子数量的限制，当仪表功能与基本接线图冲突时（例如：在3、4、5、6等基本接线方法时，就要求仪表具备外供功能），接线图以随机说明为准。

E-F 规格48×48尺寸的仪表（mm）





端子接线图

注：仪表无通讯、变送时外供端子为4（+）、5（-）

显示窗	① 一显示窗	显示测量值 在参数设置状态下，显示参数符号、参数数值
	② 报警设定窗	显示报警设定值
③ 指示灯		AL1：1报警点状态显示 AL2：2报警点状态显示
操作键	④ 设置+左键	控制状态下，按住2秒钟以上不松开则进入设置状态 在设置状态下，显示参数符号时，按住2秒以上不松开进入下一组参数或返回测量状态 在设置状态下，移动修改位
	⑤ 确认键	在测量状态下无效 在设置状态下，存入修改好的参数值
	⑥ 增加键	在测量状态下无效 在设置状态下，调出原有参数值，增加参数数值或改变设置类型
	⑦ 减小键	在测量状态下无效 在设置状态下，调出原有参数值，并减小参数数值或改变设置类型



该表列出了仪表的基本参数和与选配件相关的参数，与选配件相关的参数只有该台仪表有相应的选配件时才会出现。
“地址” 一栏是计算机读或设置该参数时的地址。无通讯功能的仪表与此无关。
“取值范围”一栏是该参数的设置范围以及用符号表示的参数内容与数值的关系。无通讯功能的仪表与此无关。
1组参数    报警设定值

2组参数    报警组态

3组参数    折线运算

4组参数    测量及显示

5组参数    通讯接口，变送输出等

注1：0 ~ 9  顺序对应  到  的10种报警方式。
注2：0 ~ 3  顺序对应 .，.，.，. 。
注3：0对应OFF，1对应ON。
注4：0 ~ 3  顺序对应2400，4800，9600，19.2k 。
5.1 参数设置
仪表的参数被分为若干组，每个参数所在的组在前面的《参数一览表》中已经列出。
2组及以后的参数受密码控制，未设置密码时不能进入。
1组参数是否受密码控制可以通过设置  参数选择。设置为OFF时，不受密码控制；设置为ON时，若未设置密码，虽然可以进入、修改，但不能存入。
进入设置状态后，若1分钟以上不进行按键操作，仪表将自动退出设置状态。
5.2 报警设定值的设置方法
报警设定值在1组参数，无报警功能的仪表没有该组参数。
① 按住设置键  2秒以上不松开，进入设置状态，仪表显示1个参数的符号
② 按  键可以顺序选择本组其它参数
③ 按  键调出当前参数的原设定值，闪烁位为修正位
④ 通过  键移动修改位， 键增值、 键减值，将参数修改为需要的值
⑤ 按  键存入修改好的参数，并转到下一参数。若为本组后1个参数，则按  键后将退出设置状态
重复② ~ ⑤步，可设置本组的其它参数。
★  如果修改后的参数不能存入，是因为  参数被设置为ON，使本组参数受密码控制，应先设置密码。
5.3 密码设置方法
当仪表处于测量状态或1组参数符号显示状态时，可进行密码设置。
① 按住设置键  不松开，直到显示
② 按  或  键进入修改状态，在  ， ， 键的配合下将其修改为1111
③ 按  键，密码设置完成

★  密码在仪表上电时或1分钟以上无按键操作时，将自动清零。
5.4 其它参数的设置方法
① 首先按5.3的方法设置密码
② 2组参数因为是密码参数所在组，密码设置完成后，按 键可选择本组的各参数
③ 其它组的参数，通过按住设置键  不松开，顺序进入各参数组，仪表显示该组1个有效参数的符号
④ 进入需要设置的参数所在组后，按  键顺序循环选择本组需设置的参数
⑤ 按  或  键调出当前参数的原设定值，闪烁位为修改位
⑥ 通过  键移动修改位， 键增值， 键减值，将参数修改为需要的值
★  以符号形式表示参数值的参数，在修改时，闪烁位应处于末位。
⑦ 按  键存入修改好的参数，并转到下一参数
重复④ ~ ⑦步，可设置本组的其它参数。
 退出设置 ：在显示参数符号时，按住设置键  不松开，直到退出参数设置状态。
★  在参数设置过程中，若1分钟以上无按键操作，将自动退出设置状态。
6.1 测量及显示
仪表从采样到显示的处理过程：
采样→数字滤波→量纲转换→调校→
→ 折线运算 → 显 示
量纲转换：热电阻信号，查电阻值—温度值分度表
          热电偶信号，查mV值—温度值分度表
　         其它信号，按设定的量程上、下限进行换算
    特殊情况下也可以按用户提供的信号与显示的对照表或公式。
调校：详见7章      折线运算：详见6.2
以下列出了测量及显示的相关参数。设置不正确，可能使仪表显示不正常。
 显示还受调校及折线运算的影响
（incH）—— 输入信号选择
设定应与仪表型号及实际输入信号一致。该参数的值以符号形式表示，下表列出了对应关系：

★ 注： 电位器输入时，输入信号选择
（in-d）—— 测量值显示的小数点位置
热电阻输入时：只能选择为000.0
热电偶输入时：选择为0000.时，显示分辨力为１℃；选择为000.0时，显示分辨力为0.1℃，但显
 示不能超过1000℃。
其它信号输入时：根据需要选择
（u-r）—— 量程下限 （F-r）—— 量程上限
这两个参数规定了输入信号的起点和终点所对应显示值的起点和终点。对热电阻和热电偶输入，与它无关，可以不设置。
例：4 mA~20mA输入，对应0 MPa ~1.600MPa，则设置上述４个参数　 =    = 0.000  = 0.000  = 1.600
（FLtr）—— 数字滤波时间常数
用于克服信号不稳定造成的显示波动，设定的值越大，作用越强，但对输入信号的变化反映越慢。该参数出厂设置为１。
（PF）—— 开平方运算选择
仅用于电流、电压输出的孔板流量信号，选择为ON时，仪表对输入信号进行开平方运算。其它信号应选择OFF。
（cHo）—— 小信号切除门限
当选择了开平方运算功能时，若输入信号小于该门限，则按输入信号为0处理，该参数的设置范围为0~25，表示0％~25％，不用该功能时可设置为0。
（HL）—— 设定值显示选择
具备设定值显示的仪表通过该参数选择显示某一个设定值。设置为1~2顺序对应、。
6.2  8段折线运算功能
该功能为选择功能。
当输入信号与显示数据呈单调上升的非线性，并且在订货时不能确定其数据，需要在标定时进行修正，可利用仪表的折线运算功能。
单调上升是指在输入信号全范围内，输入信号增加，显示数据也增加。不会出现输入信号增加，显示数据反而下降的情况。
① 折线运算的相关参数：
   （c-b）—— 折线功能选择
    ~ ：表示各折线点的测量值
    ~ ：表示各折线点的标准值
   测量值：是指未经折线运算前的显示值
   标准值：是指经折线运算后的期望显示值
② 使用方法
折线运算是在量纲转换和调校后进行，应按6.1设置相关参数
将  参数选择为OFF，关闭折线运算功能
仪表接入输入信号后，从小到大增加输入信号，在此过程中记录下各折线点的测量值和标准值，即得到  ~ ， ~  。
将  参数选择为ON，打开折线运算功能，并设置  ~  ， ~  参数。
③ 示意图

小于C1的测量值，仪表按后一段的数据向下递推
大于C8的测量值，仪表按前一段的数据向上递推
6.3 报警输出
该功能为选择功能。
仪表多可配置2个报警点。
每个报警点有3个参数，分别用于设定报警值 （、），选择报警方式（、）和报警灵敏度（、）。
另外还有2个报警输出公用参数：
（Av）—— 偏差报警方式的比较值
当测量值与该值的偏差超过设定值时为报警。非偏差报警方式与该参数无关。
（cYt）—— 报警延时
设置范围0~20秒，为0时无报警延时功能。
当测量值超过报警设定值时，启动报警延时，如果在报警延时期间测量值始终处于报警状态，则报警延时结束时输出报警信号，否则不输出报警信号。报警恢复也受延时控制。
报警方式：共有10种，分为基本5种和待机方式5种
选择为
 时：上限报警，测量值 ＞ 设定值时报警。
 时：下限报警，测量值 ＜ 设定值时报警。
 时：偏差上限报警，（测量值—）＞设定值时报警。
 时：偏差下限报警，（—测量值）＞设定值时报警。
 时：偏差值报警，|—测量值| ＞ 设定值时报警。
 时：待机上限报警。
 时：待机下限报警。
 时：待机偏差上限报警。
 时：待机偏差下限报警。
 时：待机偏差值报警。
6.4 变送输出
变送输出有3个参数：
（op）—— 输出信号选择
选择为  时：输出为4mA -20mA（或1 V -5V）
        时：输出为0mA -10mA
        时：输出为0mA -20mA（或0 V -5V）
（bA-L）—— 变送输出下限设定
（bA-H）—— 变送输出上限设定
6.5 通讯接口
与通讯功能相关的参数有4个：
（Add）—— 仪表通讯地址。设置范围0-99。出厂设置为1
（bAud）—— 通讯速率选择。可选择2400，4800，9600，19.20k 4种，出厂设置为9600
（ctd）—— 报警输出权选择。出厂设置为OFF
选择为OFF时，仪表按报警功能控制。选择为ON时，控制权转移到计算机，报警输出直接由计算机发出的开关量输出命令控制。
（ctA）—— 变送输出权选择。出厂设置为OFF
选择为OFF时，仪表按变送输出功能输出。选择为ON时，控制权转移到计算机，变送输出直接由计算机发出的模拟量输出命令控制。
有关的通讯命令及协议详见《通讯协议》
调校可以减小由于传感器、变送器、引线等引起的零点和满度误差，提高系统的测量精度。通过零点修正参数和满度修正参数实现。
调校时应行零点修正，再进行满度修正。
（in-A）—— 零点修正值。出厂设置一般为0
    显示值 = 零点修正前的显示值 +
（Fi）—— 满度修正值。出厂设置一般为1.000
    显示值 = 满度修正前的显示值 ×
对热电偶输入的仪表，通过  参数对冷端补偿精度进行调校。
（Li）—— 冷端补偿修正值
出厂设置为1.000，补偿精度为±0.2℃。增加该参数的数值，使补偿的温度增加；减小该参数的数值，使补偿的温度减小。
不需要冷端补偿时，可将该参数设置为0 。
在某些应用中，可能会用到下面说明的功能，这些功能在标准仪表中不具备，需要在订货时指定。
清  零
常用于传感器零点漂移较大或零点经常迁移的应用，通过面板按键或外部接点输入，使仪表的示值清零。
 蜂鸣器
仪表可内置蜂鸣器或输出接点控制外部蜂鸣器，当出现报警时蜂鸣器响，通过面板按键确认后消音。
 掉电记忆掉电前的测量值
仪表掉电时记录下掉电时刻的测量值，重新上电后显示记录的测量值，通过面板按键确认后再显示当前测量值。
 报警锁定
当测量值达到报警值后，报警输出并锁定，必须经面板按键确认后才恢复。
 大值记忆
记录测量过程中出现过的大值，通过面板按键查看或清除。
平均值显示
可以设置平均的时间间隔，仪表将该段时间的测量值平均后显示，常用于振动或波动较大的场合。
正/负极性输入
用于±5V、±mV或传感器信号。
