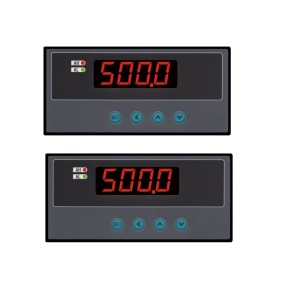

CH6经济型过程仪表

热工表泛指用于常用热工量测量及控制的仪表。常用热工量一般包括温度、湿度、压力、液位、物位及成分等。
单通道热工表包括6个系列产品，主要的差别在测量精度，测控速度及可选配的功能方面。
■ CH6是通用经济型。标配2点报警输出和变送器电源，可选配变送输出。满足精度要求为0.5级的显示、报警和变送的应用。
■ XST系列是标准型，精度等级为0.2级，满足绝大部分的应用要求。
■ XSW数显智能仪表,主显示+二显示,二显示可供显示工程量单位.
■ XSE和XSE6系列是高精度型。XSE6测控速度可设置，兼顾了精度和速度的要求。
XSE6热电阻采用4线制方式，热电偶的冷端补偿元件外置，因而可以达到更高的系统测量精度。
■ XSF系列的特点是速度快，高可以达到300次/秒的测量速度，为保证将测量的数据及时传递到上位机，通讯可设置为主动发送方式。
■ XSBT是二线制回路显示器，不需要供电、串接在4-20mA回路中即可实现数据显示。
1 、CH6 系列数显仪与各类模拟量输出的传感器、变送器配合，完成温度、压力、液位、成分等物理量的测量、变换、显示和控制
2 、误差小于0.5 ％F.S ，并具备调校、数字滤波功能
3 、适用于标准电压、电流、热电阻、热电偶等信号类型
4 、2 点报警输出，上限报警或下限报警方式可选择。报警灵敏度独立设定
5 、变送输出（选项），能将测量、变换后的显示值以标准电流、电压形式输出供其它设备使用
6 、电源：85V AC~265V AC , 100VDC~ 380VDC ，功耗小于4W ；10VDC ~ 36VDC ，功耗小于6W

CH6系列单通道热工表使用说明书完整版CH6E07.pdf

CH6系列数显仪使用说明
1、概述
CH6系列数显仪与各类模拟量输出的传感器、变送器配合，完成温度、压力、液位、成分等物理量的测量、变换、显示和控制
误差小于0.5%F.S，并具备调校、数字滤波功能
适用于标准电压、电流、热电阻、热电偶等信号类型
2点报警输出，上限报警或下限报警方式可选择。报警灵敏度独立设定
变送输出（选项），能将测量、变换后的显示值以标准电流、电压形式输出供其它设备使用
2、型号规格

内容	代     码								说            明
	CH6/								数显仪
外形尺寸		A—							160(W)×80(H)×125(L) 或80(W)×160(H)×125(L)
		B—							96(W)×96(H)×76(L)
		C—							96(W)×48(H)×82(L) 或48(W)×96(H)×82(L)
		D							72(W)×72(H)×75(L)
		E							48(W)×48(H)×108(L)

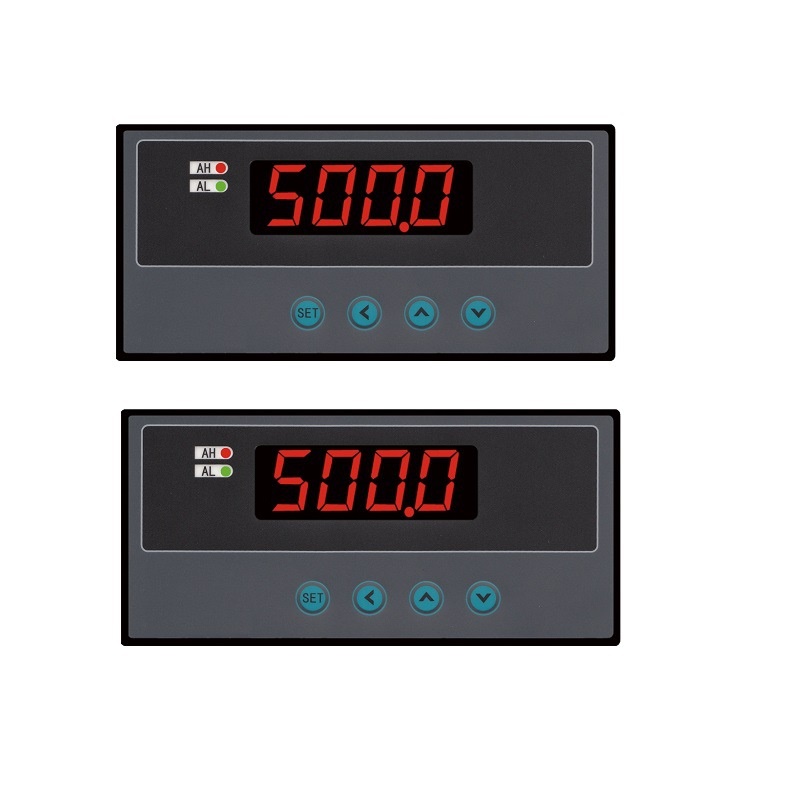

面板形式			H						横式

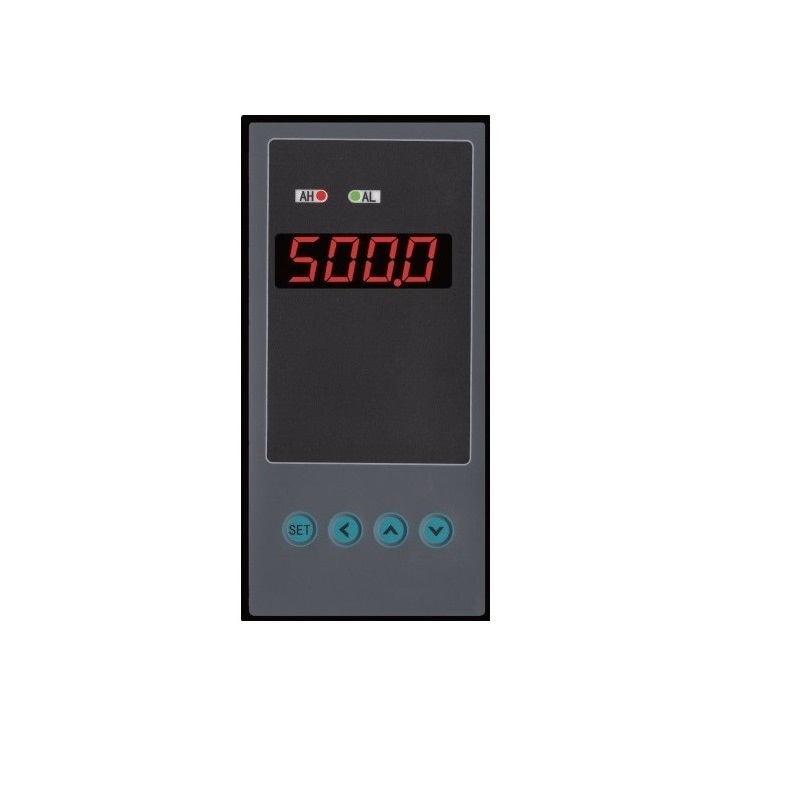

			S						竖式

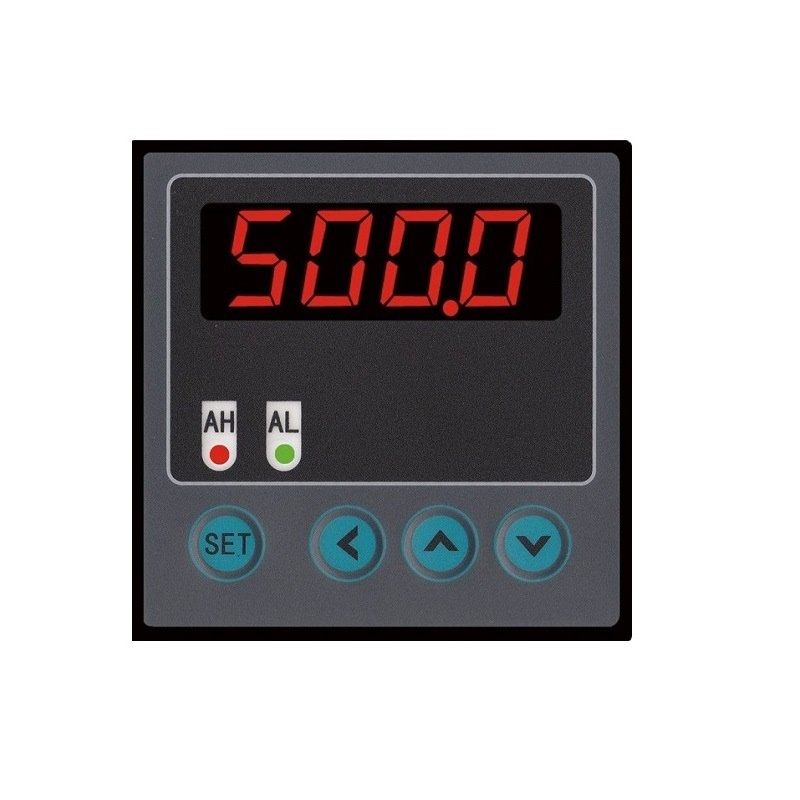

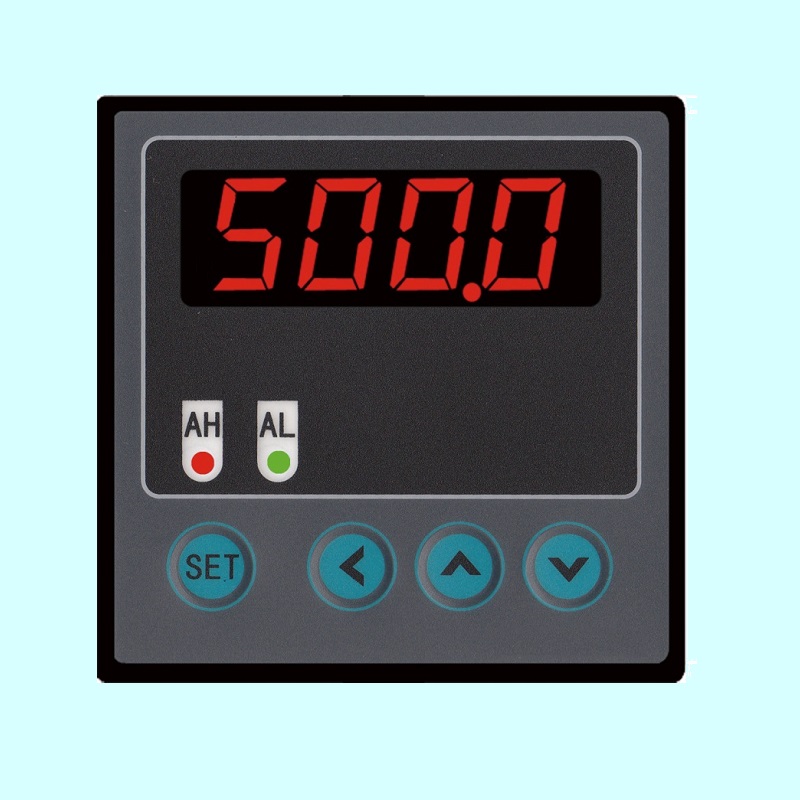

			F						方形
显示颜色				R					红色
报警					T				2点报警输出
变送输出						A0			无变送输出
						A1			电流输出
						A2			电压输出
外供变送器电源							B0		无外供电源
							B1		外供 24V
							B2		外供 12V
出厂预设 输入信号								E	热电偶输入
								R	热电阻输入
								I	直流电流
								V	直流电压



商品属性
[产地]	江苏
[加工定制]	是

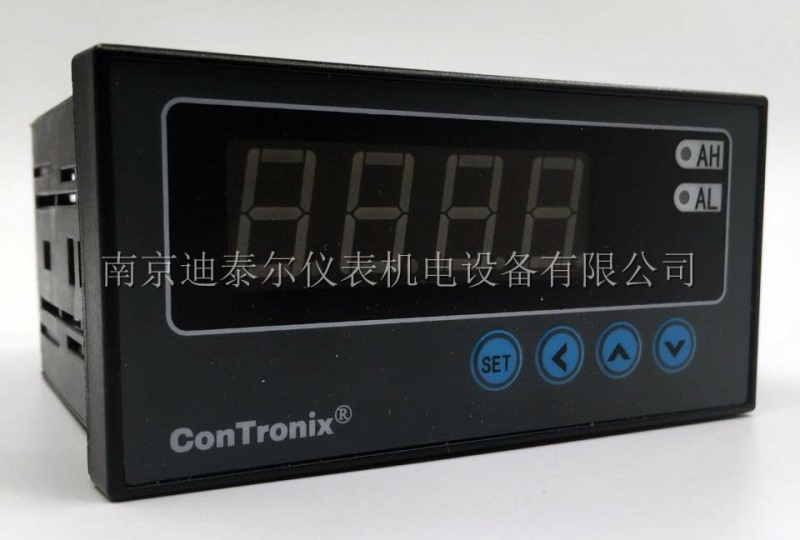

[品牌]	DETAIR
[型号]	CH6
[外形尺寸]	160*80
[工作环境]	常温
[是否跨境出口专供货源]	否
[是否进口]	否
[显示方式]	数码管
[测量精度]	0.5
[测量范围]	9999
[订货号]	20180705
[货号]	20180705
