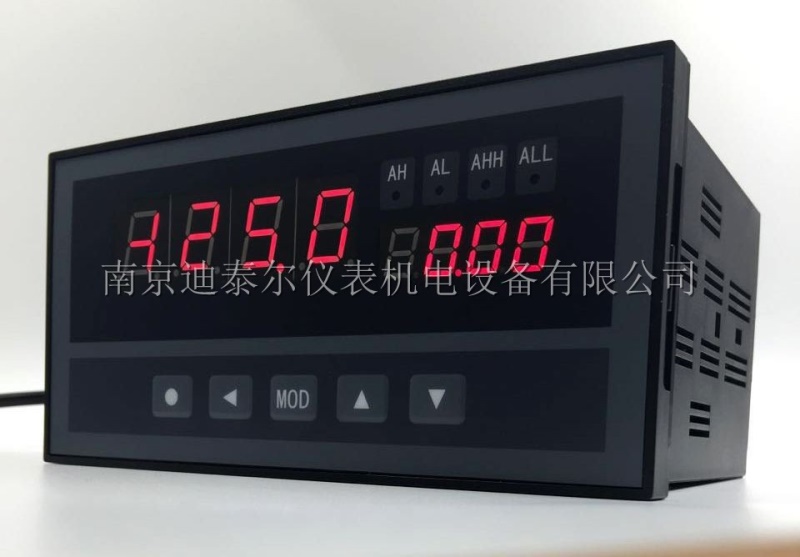

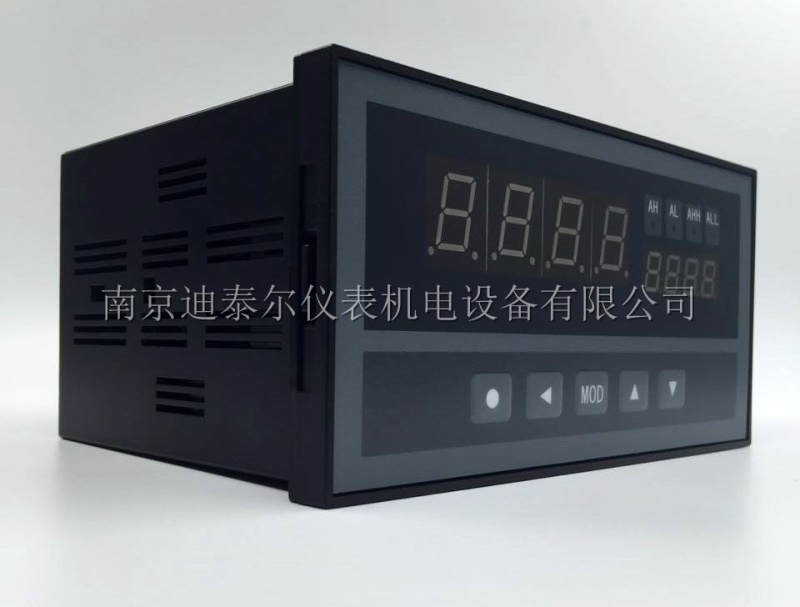

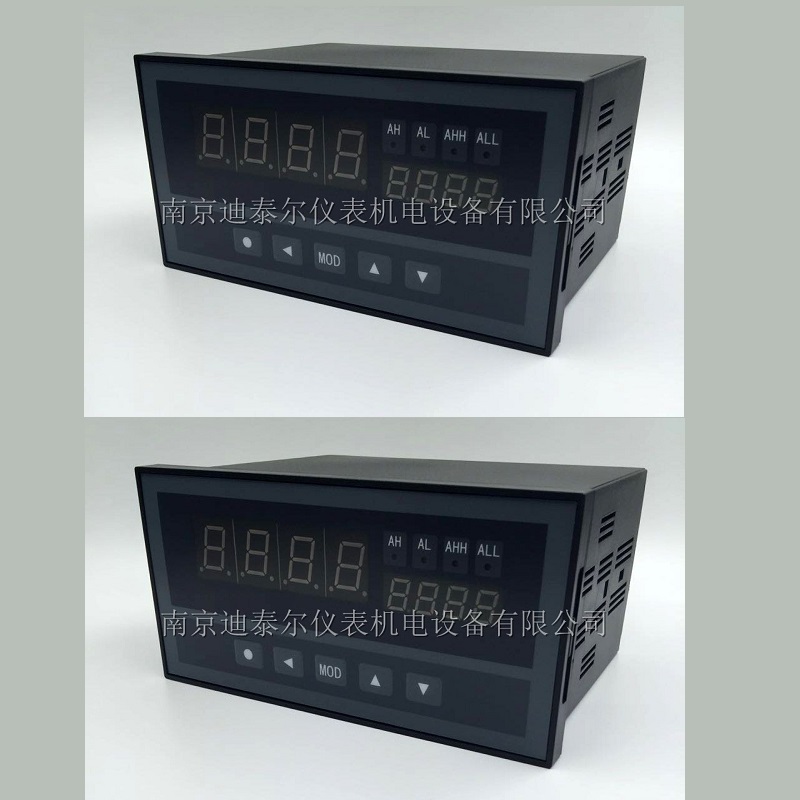

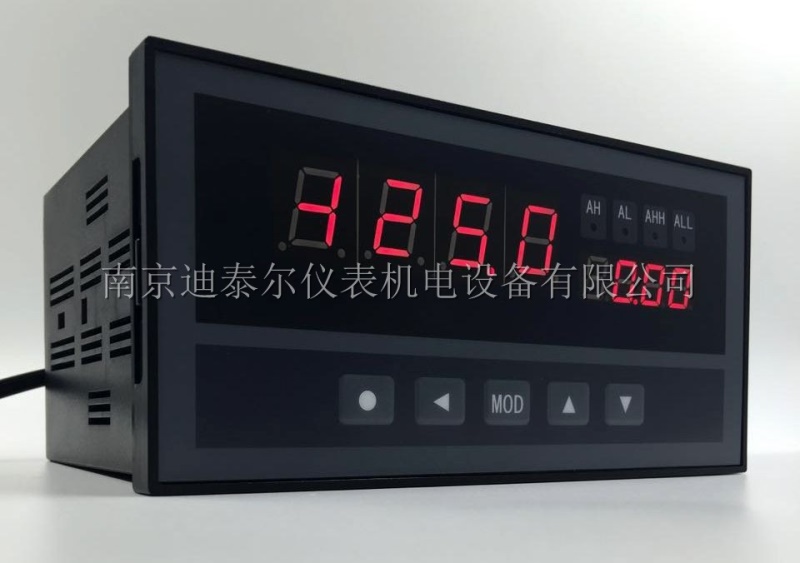

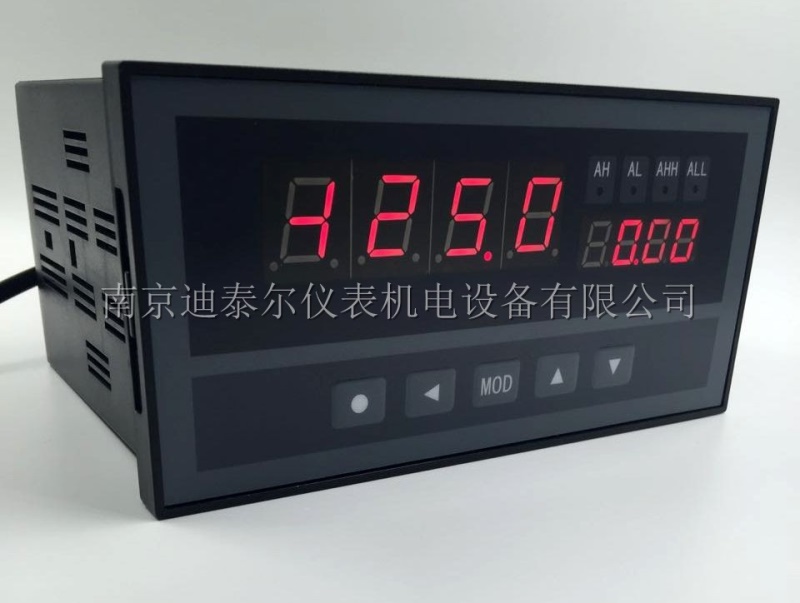

XSV容量显示仪

XSV容量显示仪
■ 与各类液位传感器配合，测量显示液位的同时，按选定的容器类型，设置的容器结构尺寸及液体密度，计算、显示液体体积和质量。
■ 输入信号测量精度0.2级，测控速度每秒5次。
■ 包括卧罐、竖罐、方形池、球罐4种容器类型。
■ 8段折线功能可依据标定数据对容量值进行2次修正，提高系统精度
XSV 系列液位/容量（重量）类仪表
与各类液位传感器配合，测量显示液位，并根据设定的容器结构及尺寸和液体密度，计算、显示液体体积或质量
变送输出：独立供电，全隔离。10位D/A,误差小于±0.5%，或12位D/A,误差小于±0.2%

XSV系列容量显示仪使用说明书完整版XSVE07.pdf

内容	代码说明
	XSV-	4位LED（液位）+ 4位LED（体积/质量）显示；0.2级测量精度；测控速度0.2秒
外形尺寸		AH	160×80×125      开孔尺寸：152×76
		AS	80×160×125      开孔尺寸：76×152
		B	96×96×112       开孔尺寸：92×92
		CH	96×48×112       开孔尺寸：92×45
		CS	48×96×112       开孔尺寸：45×92
		D	72×72×112       开孔尺寸：68×68
输入信号  （其它输入信号订货时说明）			I	直流电流（4-20）mA、（0-10）mA、（0-20）mA
			V	直流电压（0-5）V、（1-5）V、（0-10）V
			M	mV信号 （订货注明范围）
			R	电阻信号（订货注明范围）
报警（选件）				T1～4	T3、T4限AH、AS、B 尺寸  （250V AC/3A,阻性负载）
变送（选件）  （分辨率：1/3000；负载能力：600Ω）						A1	电流输出(4-20)mA、(0-10)mA、(0-20)mA
						A2	电压输出(1-5)V、(0-5)V
						A3	电压输出(0-10)V
外供电源（选件）							B1	24V±5% 50mA以下
							B1G	24V±5% 100mA以下
							B2	12V±5% 50mA以下
							B2G	12V±5% 100mA以下
							B3	精密电源，一般为10V±2%，30ppm，100mA以下
通讯（选件）（通讯速率：2400、4800、9600、19200） （通讯地址：0-99）								S1	TC ASCII协议 RS232
								S2	TC ASCII协议 RS485
打印接口（选件）									P
电源规格										V0	100-240V AC 50/60 Hz
										V1	10-24V AC 50/60 Hz；10-24V DC



XSVW系列（液位、容量、重量）

■ 与各类液位传感器配合，测量显示液位的同时，按选定的容器类型，设置的容器结构尺寸及液体密度，计算、显示液体容积和重量。

■ 适用于卧罐、竖罐、方形池、球罐、锥形罐5种容器类型。

■ 输入信号测量精度0.2级，测控速度每秒10次。

■ 8段折线功能可依据标定数据对容量值进行2次修正，提高系统精度。

■ 显示范围-1999～9999。

■ 直流电流或直流电压输入可通过参数设置选择。

■ 可选配1～4点报警输出。

■可选配变送、通讯。

注①：同时需要变送和通讯功能时：AH、AS、B尺寸可以直接选型规格为A*MS*；C尺寸受端子数限制，不能有外供及第4报警；D尺寸受端子数限制，不能有外供及第3报警；E尺寸受端子数限制，不能有外供

内容	代码说明
	XSVW	测量液位，并计算液体容积和重量；0.2级测量精度；每秒10次测控速度
外形尺寸		AH	160×80×125 横式开孔尺寸：152×76
		AS	80×160×125 竖式开孔尺寸：76×152
		B	96×96×76开孔尺寸：92×92
		CH	96×48×82 横式 开孔尺寸：92×45
		CS	48×96×82 竖式 开孔尺寸：45×92
		D	72×72×75开孔尺寸：68×68
		E	48×48×108开孔尺寸：45.5×45.5
面板规格				双4位LED显示
报警（选件） （250V AC/3A，阻性负载）			AH、AS		T1～T4	1～4点报警继电器输出，均为常开+常闭双触点
			B		T1～T2	1～2点报警继电器输出，均为常开+常闭双触点
					T3～T4	3～4点报警继电器输出，均为单常开触点
			CH、CS		T1～T2	1～2点报警继电器输出，均为常开+常闭双触点
					T3	3点报警继电器输出，均为单常开触点
					T4	4点报警继电器输出，前3点为单常开触点，第4点为常开+常闭双触点。选择T4时，不能选择外供电源
			D		T1～T2	1～2点报警继电器输出，1点常开+常闭双触点；1点单常开触点
					T3	3点报警继电器输出，1点为常开+常闭双触点，另外2点为单常开触点。选择T3时，不能选择外供电源
			E		T1～T2	1～2点报警继电器输出，1点常开+常闭触点，另1点为常开触点
变送/通讯（选件）注① （最高分辨率：1/10000；负载能力600Ω） （通过仪表参数可选：Modbus-RTU或TC-ASCII通讯协议）						A1	电流输出（4～20）mA、（0～20）mA、（0～10）mA
						A2	电压输出（0～5）V、（1～5）V
						A3	电压输出（0～10）V
						MS1	RS232接口 （限AH、AS、B尺寸）
						MS2	RS485接口
外供电源（选件）							B1	24V±5% 50mA以下
							B2	12V±5% 50mA以下
电源规格								V0	100～240V AC 50/60 Hz
								V1	10～24V AC 50/60 Hz；10～24V DC
