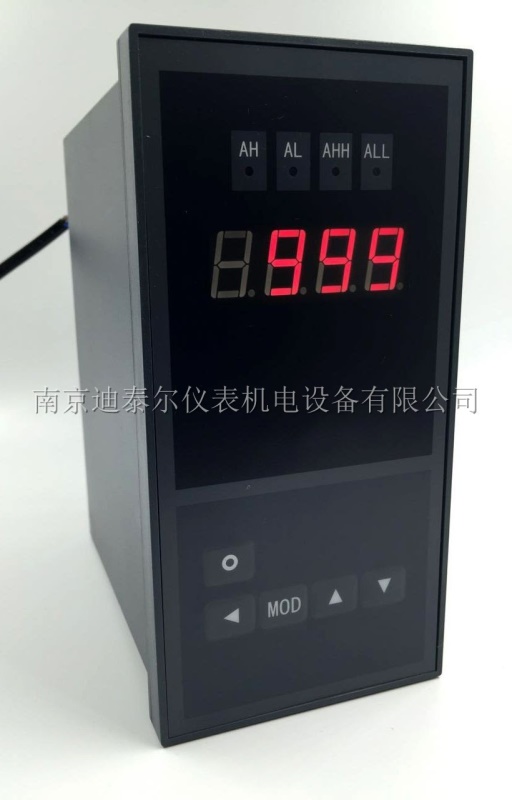

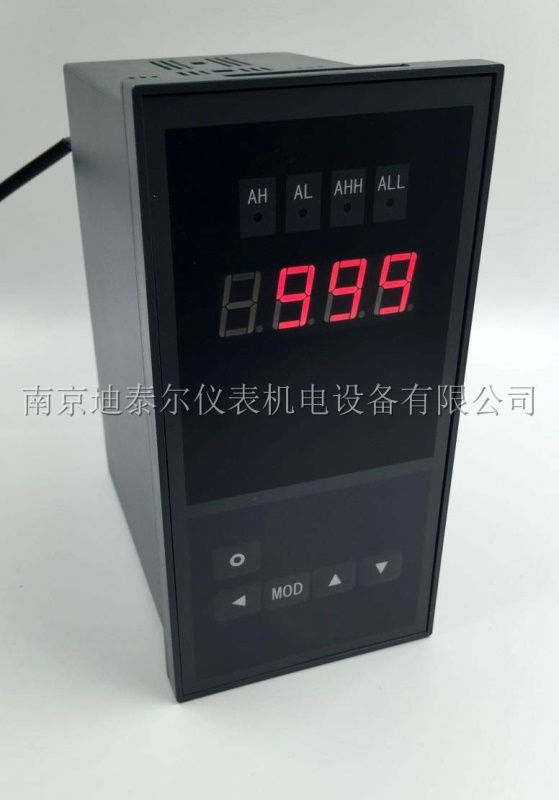

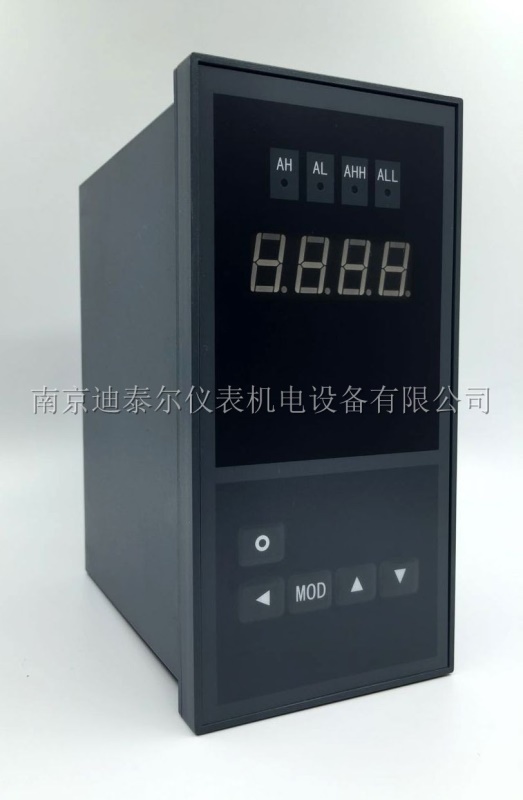

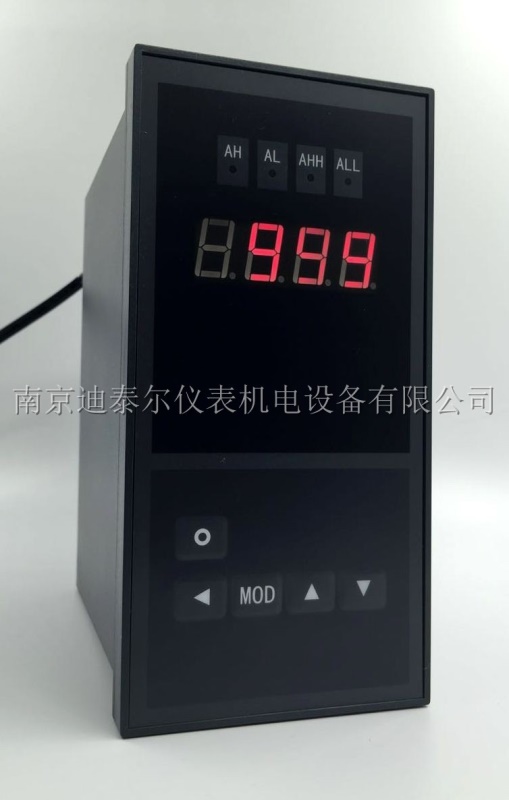

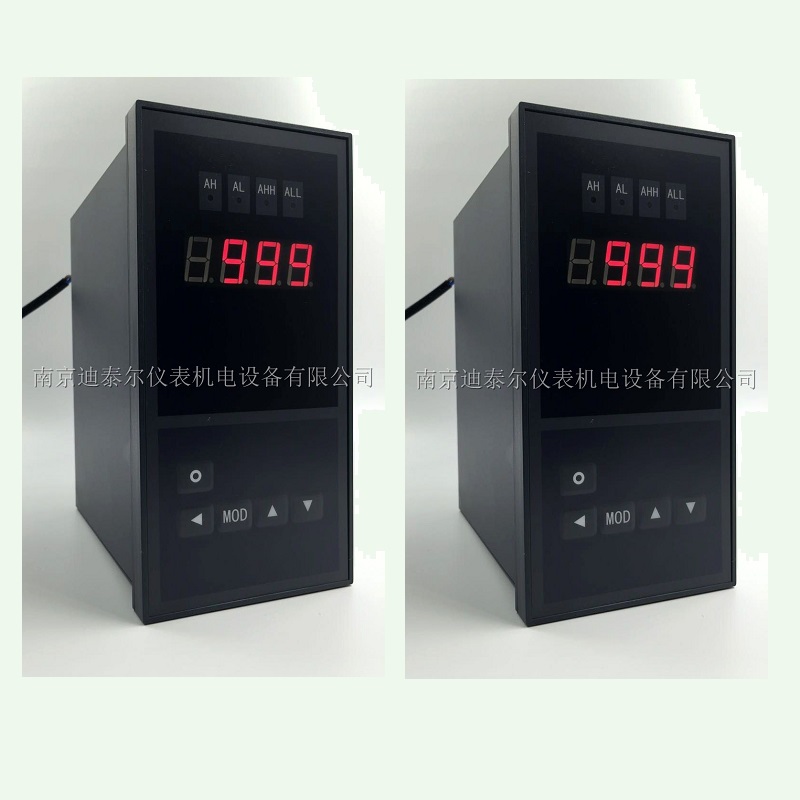

XSHBW系列操作器（单输入、手/自动、电流/电压输出）

■ HBW系列操作器，作为PID调节器或DCS等系统的配套产品，用于手动调节或作为后备仪表。输出信号为有正、反作用的电流、电压信号。

■ 一路调节输入信号，用于接收PID调节器或DCS等系统传递过来的信号。可配接直流电流、直流电压。

■ 主显示窗显示操作输出值，副显示窗可以通过参数选择显示调节输入信号、操作输出值或手/自动状态。

■ 可通过按键操作直接操作信号输出。操作输出具备上、下限限幅功能。

■ 可选配1～2报警输出功能。

■ 可选配1点手/自动状态信号输出功能。

■ 可选配1点外置信号输入用于切换手/自动状态。

■ 可选配跟踪/变送输出功能。

■ 可选配通讯接口读取数据。

注①：外置信号输入、通讯及跟踪/变送输出功能共用端子，因此只能三选一

内容	代码说明
	XSHBW-	双4位LED显示；0.2级显示精度；测控速度0.1秒

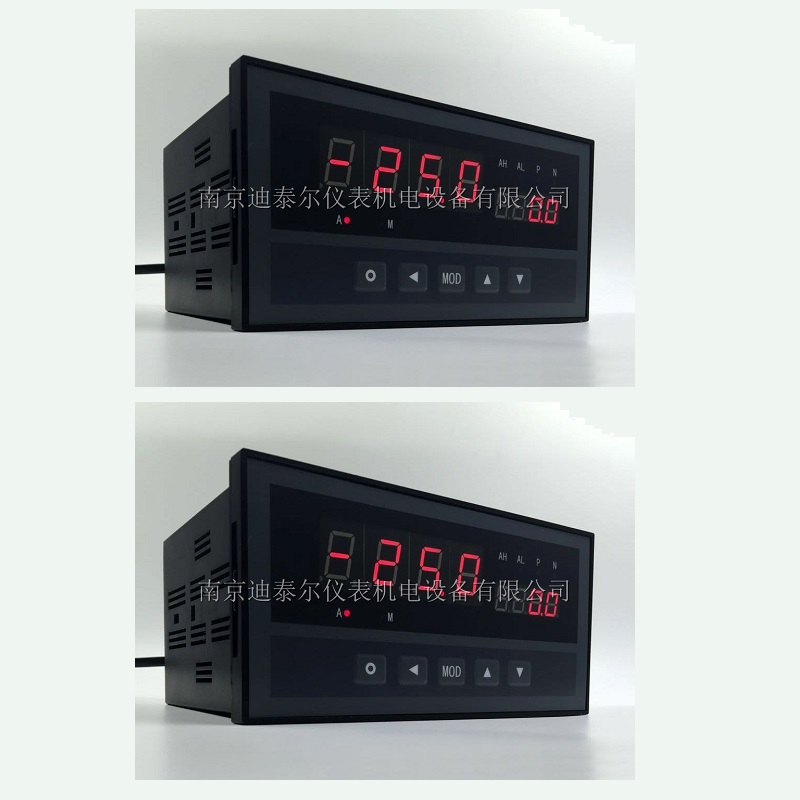

外形尺寸		AH	160×80×125mm横式 开孔尺寸：152×76
		AS	80×160×125mm 竖式 开孔尺寸：152×76
		B	96×96×112 开孔尺寸：92×92
		CH	96×48× 82mm 横式 开孔尺寸：92×45
		CS	48×96× 82mm 竖式 开孔尺寸：92×45
操作输出			Q1	电流输出(4～20)mA、(0～10)mA、(0～20)mA						光电隔离， 分辨率：1/10000，负载能力：600Ω
			Q2	电压输出(0～5)V、(1～5)V
			Q3	电压输出（0～10）V
报警（选件） （250V AC/3A,阻性负载）				A尺寸	T1～T2	1～2点报警继电器输出，均为常开+常闭双触点
				B尺寸	T1～T2	1～2点报警继电器输出，均为单常开触点
				C尺寸	T1～T2	1～2点报警继电器输出，均为单常开触点
状态信号输出（选件）						D	1点手/自动状态继电器输出，单常开触点，250VAC/3A，阻性负载
外置信号输入（选件）   通讯（选件） （光电隔离，应答时间：小于500μS（测量值））   跟踪/变送输出（选件） （光电隔离，分辨率：1/10000；负载能力：600Ω） 注①							K	1点外部无源触点开关信号，用于控制手/自动状态
							MS1	RS232接口；通过软件选择TCASCII或Modbus-RTU通讯协议。
							MS2	RS485接口；通过软件选择TCASCII或Modbus-RTU通讯协议。
							A1	电流输出(4～20)mA、(0～10)mA、(0～20)mA
							A2	电压输出(0～5)V、(1～5)V
							A3	电压输出（0～10）V
电源规格								V0	100-240V AC 50/60 Hz
								V1	10～24V AC 50/60 Hz；10～24V DC
