XSJBH热能积算仪

XSJBH热能积算仪
■ 具备2路温度，1路流量共3个测量通道。依据测量的温差和流量计算热能。
■ 可显示累积热能，瞬时热能，介质流量及温度。
■ 输入信号的测量精度为0.2级，测量控制速度0.6秒。
■ 可选配停电记录功能。
■ 可选配2点报警输出，用于瞬时热能或温度报警。
■ 可选配通讯，打印及1路变送输出功能。





XSJBH系列热能积算器使用说明书XSJBHE07.pdf

内容

代码说明

XSJBH-

8位LED + 4位LED（12位累积热能显示）；热能累积；测控速度0.6秒

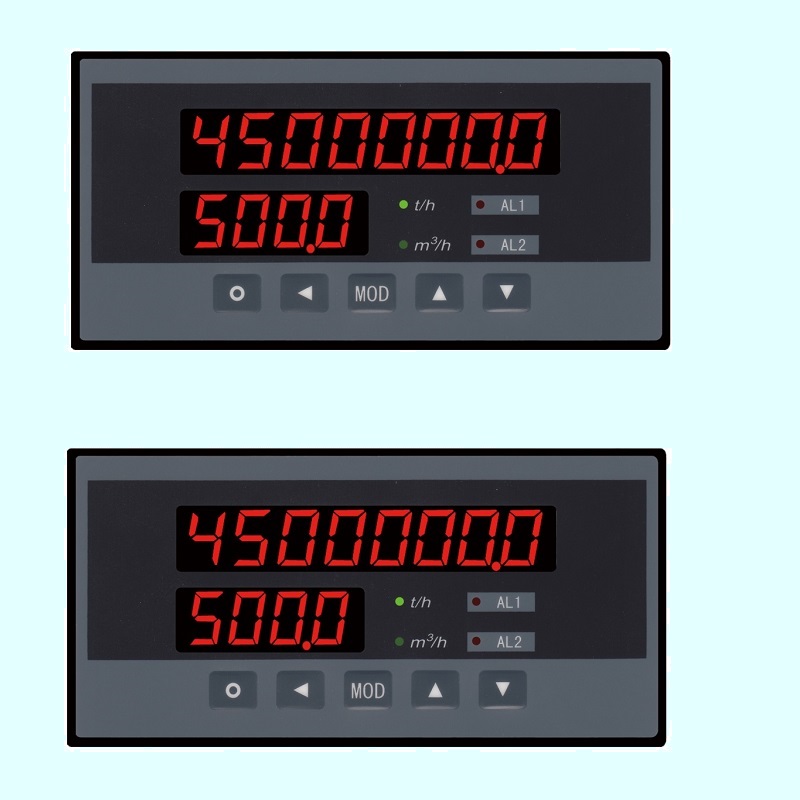

外形尺寸

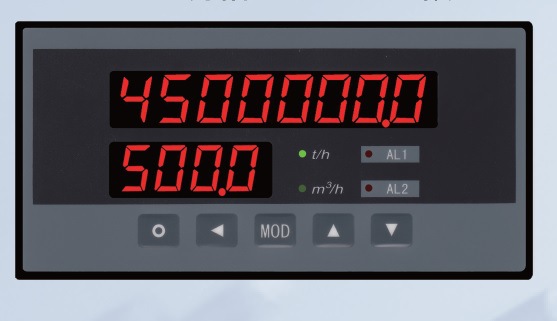

AH

160×80×125      开孔尺寸：152×76

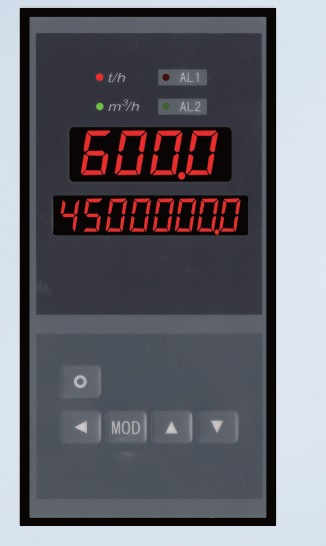

AS

80×160×125      开孔尺寸：76×152

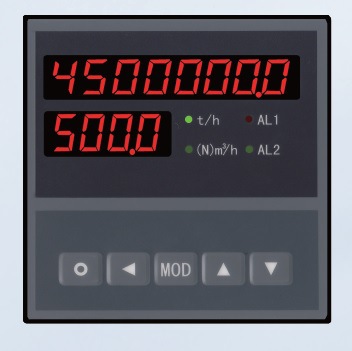

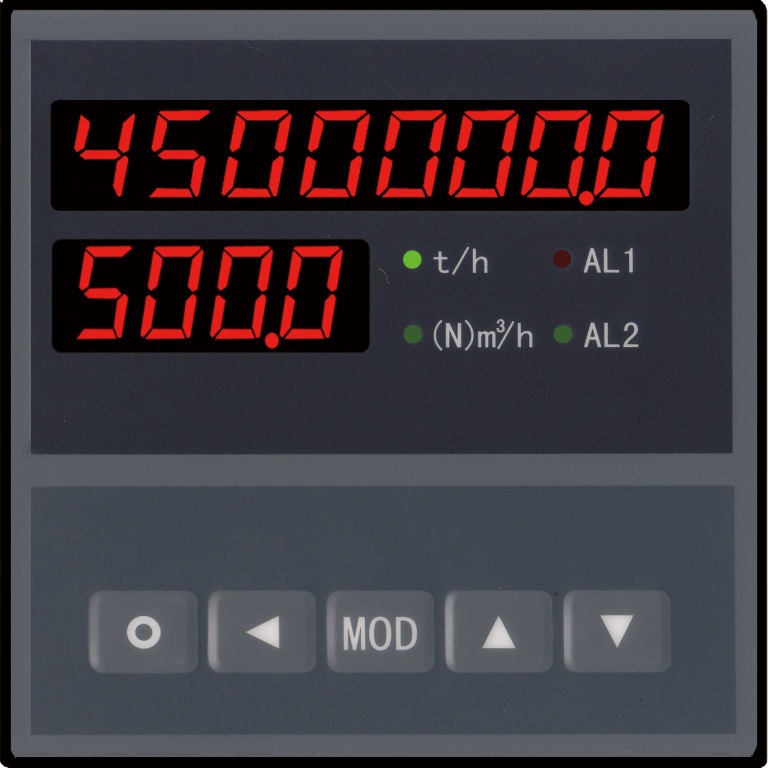

B

96×96×112       开孔尺寸：92×92

流量输入信号

I

直流电流（4-20）mA、（0-10）mA、（0-20）mA

V

直流电压（0-5）V、（1-5）V

K

脉冲输入 0.5Hz～10kHz

温度输入信号

W1

直流电流（4-20）mA、（0-10）mA、（0-20）mA

W2

直流电压（0-5）V、（1-5）V

W3

热电阻：Pt100（0～400）℃

报警（选件）

T1～T2

2点继电器输出    （250V AC/3A,阻性负载）

变送（选件）  （分辨率：1/3000；负载能力：600Ω）

A1

电流输出（4-20）mA、（0-10）mA、（0-20）mA

A2

电压输出（1-5）V、（0-5）V

A3

电压输出（0-10）V

外供电源（选件）

B1

24V±5% 50mA以下

B2

12V±5% 50mA以下

B3

12V±5% 50mA以下；24V±5% 50mA以下两组

通讯（选件）  （通讯速率：2400、4800、9600、19200）  （通讯地址：0-99）

S1

TC ASCII协议 RS232

S2

TC ASCII协议 RS485

M1

Modbus-RTU协议 RS232

M2

Modbus-RTU协议 RS485

打印接口（选件）

P

通讯和打印只能二选一

停电记录

D

电源规格

V0

100-240V AC 50/60 Hz

V1

10-24V AC 50/60 Hz；10-24V DC

商品属性
[产品用途]	显示控制
[产地]	江苏
[加工定制]	是
[品牌]	DETAIR
[型号]	XSJB
[是否跨境出口专供货源]	否
[是否进口]	否
[货号]	TB-36987818487
