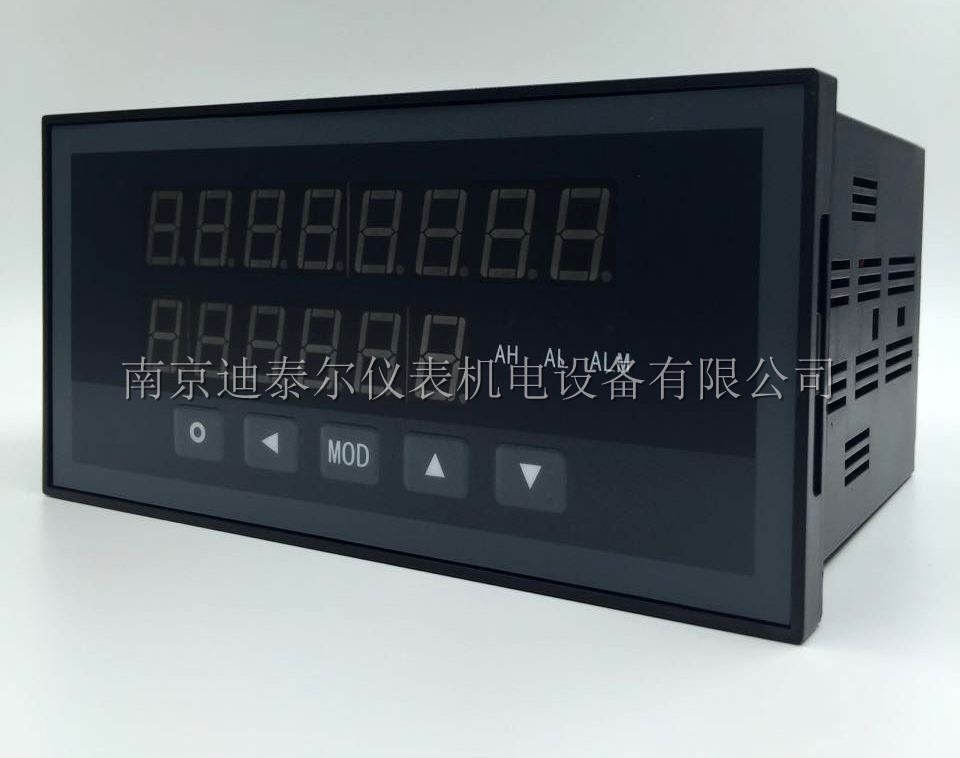

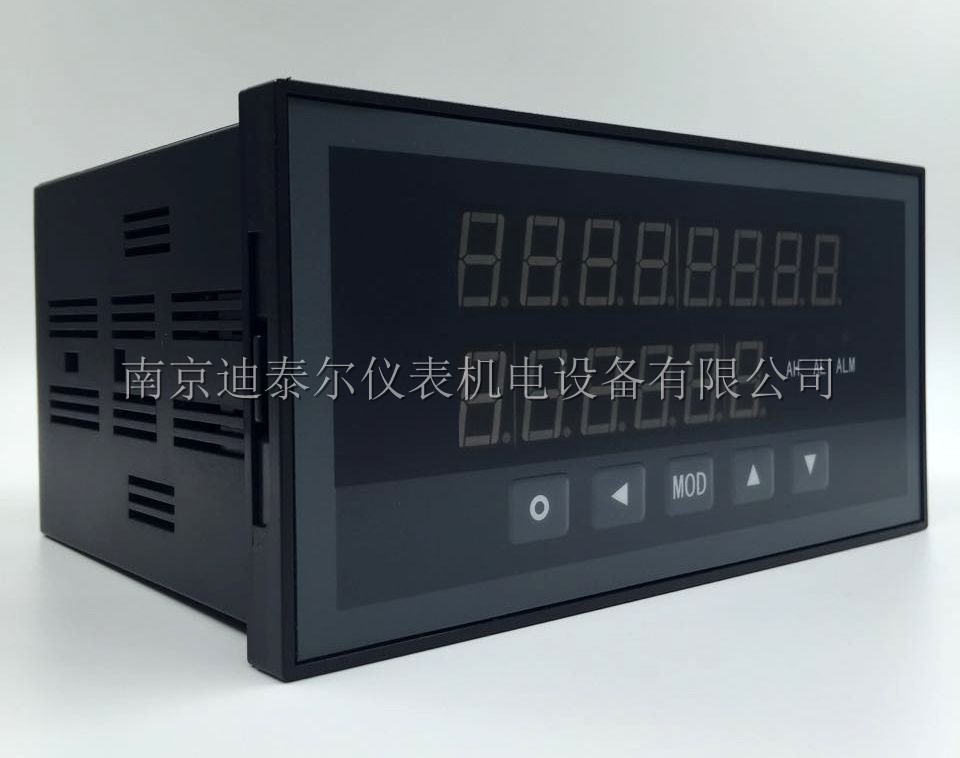

XSJDL定量控制仪

XSJDL定量控制仪
■ 配接各种流量变送器，传感器，用于流量定量控制。
■ 3点继电器输出，分别用于一级或二级定量控制，瞬时流量下限报警（断料报警）。
■ 3点开关量输入，用于外接启动、恢复、清零开关。
■ 0.2级测量精度，测量控制周期0.2秒。
■ 定量控制精度与流速及提前量设置相关。
■ 标配流量传感器电源。
■ 8段折线修正功能。
■ 可选配通讯接口及瞬时流量变送输出 。

XSJDL系列定量控制仪使用说明书完整版XSJDLE07.pdf

内容

代码说明

XSJDL-

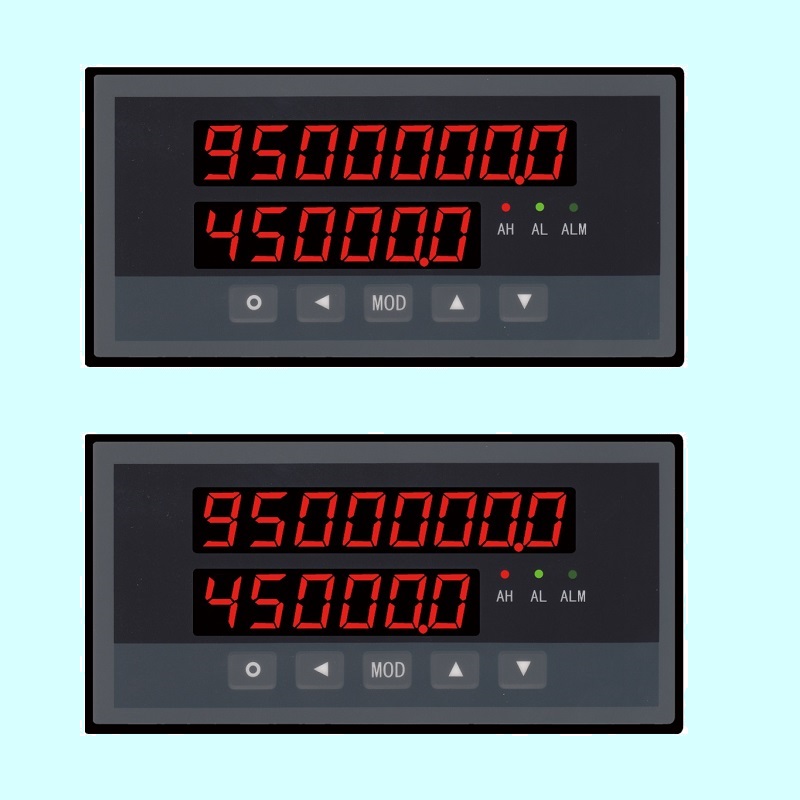

8位LED（总量）+ 6位LED（批量）显示；定量控制

外形尺寸

160×80×125    开孔尺寸：152×76

输入信号

I

直流电流（4-20）mA、（0-10）mA、（0-20）mA

V

直流电压（0-5）V、（1-5）V

K

脉冲输入1Hz～10kHz

接点输入

3点外部开关量输入，用于启动、急停、恢复

控制输出

2点继电器输出，250V AC/3A，阻性负载

报警

1点继电器输出，250V AC/3A，阻性负载

变送（选件）  （分辨率：1/3000；负载能力600Ω）

A1

电流输出（4-20）mA、（0-20）mA、（0-10）mA

A2

电压输出（0-5）V、（1-5）V

A3

电压输出（0-10）V

外供电源

B1

24V±5% 50mA以下

B2

12V±5% 50mA以下

通讯（选件）  （通讯速率：2400、4800、9600、19200）  （通讯地址：0-99）

S1

TC ASCII协议 RS232

S2

TC ASCII协议 RS485

M1

modbus-RTU协议 RS232

M2

modbus-RTU协议 RS485

打印接口（选件）

P

打印和通讯只能二选一

电源规格

V0

100-240V AC 50/60 Hz

V1

10-24V AC 50/60 Hz；10-24V DC

商品属性
[产品用途]	显示控制
[产地]	江苏
[加工定制]	是
[品牌]	DETAIR
[型号]	XSJB
[是否跨境出口专供货源]	否
[是否进口]	否
[货号]	TB-37007480334
