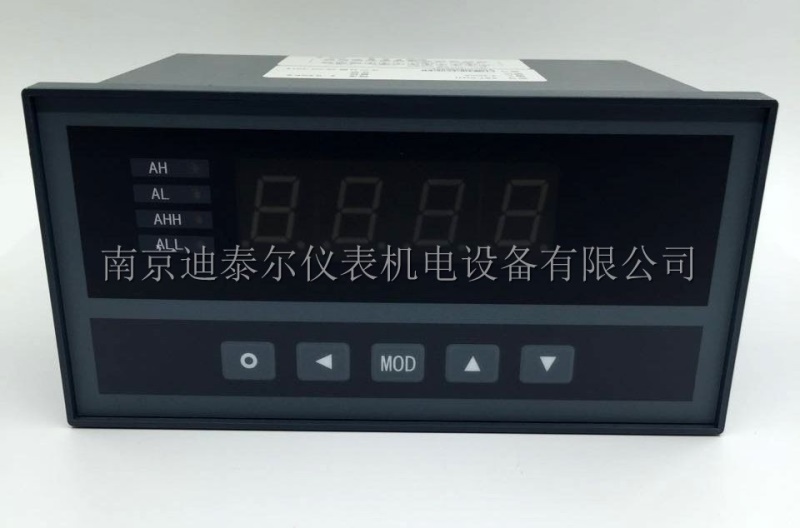

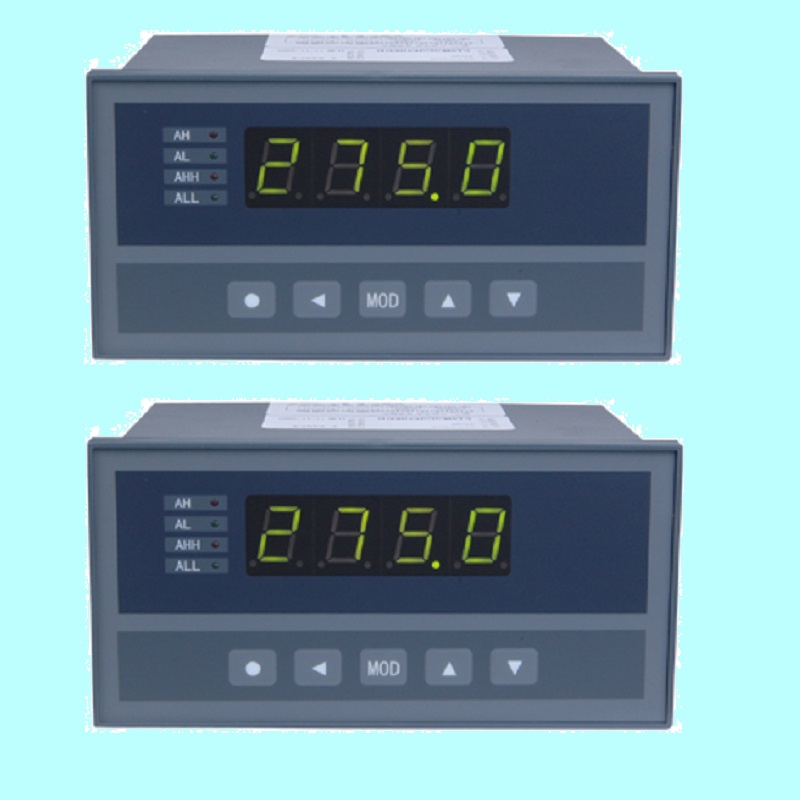

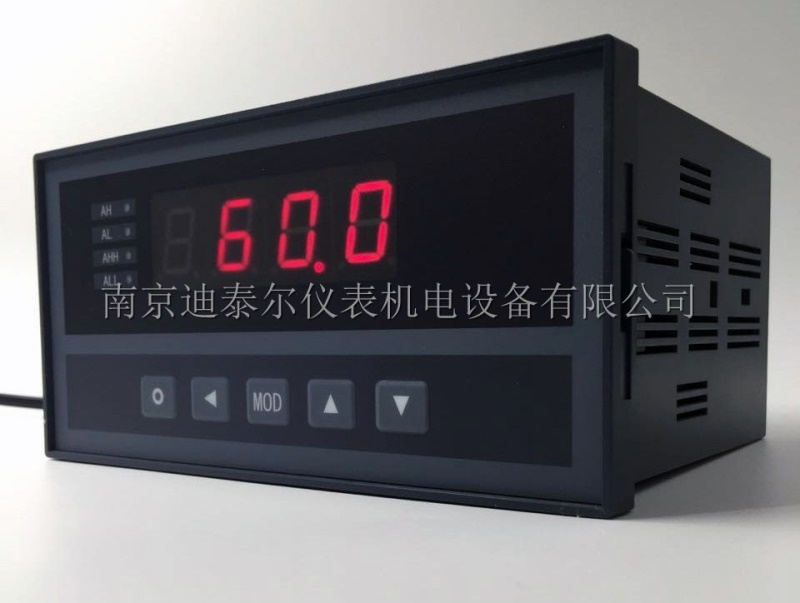

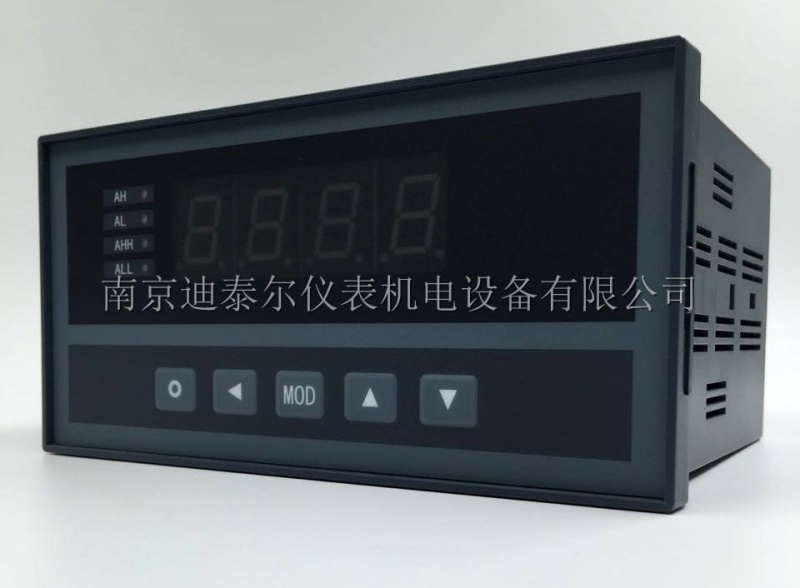

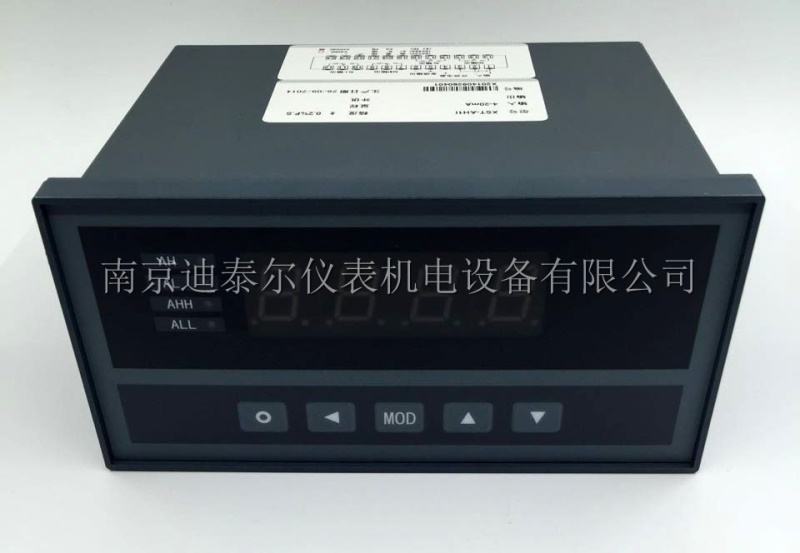

XST单通道过程仪表
■ 0.2级精度，测控速度每秒5次。显示范围-1999～9999。
■ 基本型，功能型，光柱型三种可选择的面板形式。
■ 8段折线修正功能。
■ 可选配1~4点报警输出。包括测量值上限、测量值下限、偏差上限、偏差下限、偏差值五种基本报警方式
和与五种基本报警方式对应的五种待机报警方式。
（待机报警方式：指仪表通电时即使处于报警区域也不报警，当测量值进入不报警区域后建立待机条件，此后正常报警）
■ 5种可选配的外供电源。
■ 可选配通讯、变送和打印功能。
1 、输入信号：热电阻，热电偶信号（任意分度号）全范围（含负温区）；分辨率1 度或0 . 1 度可选
2 、常规DC 电流电压信号，以及远程压力表，电位器，电阻信号
3 、显示：LED 单、双数显；数字显示范围：- 1999 ~ 9999 小数点，位置可选定、带光柱显示
4 、测量精度：≤士0 . 2 ％F.S
5 、可选报警输出、馈电输出、模拟输出、变送输出、通讯输出、打印输出
6 、环境温度范围：O ~50 ℃
7 、面板尺寸：160x80 （横式、竖式）; 96x96 、96x48 （横式、竖式）72x72 、48x48 、160x80 （打印单元）
内容代码说明
XST/
单显示
外形
尺寸A—
160(W)×80(H)×125(L) 或80(W)×160(H)×125(L)
B—
96(W)×96(H)×112(L)
C—
96(W)×48(H)×112(L) 或48(W)×96(H)×112(L)
D—
72(W)×72(H)×112(L)
E—
48(W)×48(H)×112(L)
面板形式
H
横式
S
竖式
F
方形
显示方式
1
测量值（绿色）
2
测量值（绿色）+ 设定值（红色）
3
测量值（绿色）+ 测量值光柱（绿色）（限A型仪表）
4
测量值（绿色）+ 测量值光柱（绿色）+设定值光柱（红色）限A-S型
5
测量值（绿色）+ 测量值光柱（绿色）+设定值（红色）限A-S型
输入信号
（其它输入信号订货时说明）E
热电偶K、S、R、B、N、E、J、T
R
热电阻Pt100、Cu100、Cu50、BA1、BA2、G53
I
直流电流（4～20）mA、（0～10）mA或（0～20）mA
V
直流电压（0～5）V、（1～5）V
M
mV信号（订货注明范围）
W
电位器
L
远传压力表
报警点数量
T□
T0:无报警 T1～T4：1～4点报警 触点容量220V AC, prefix = st1 3A ；尺寸为C、D、E型仪表高2点报警，尺寸为 A、B型高为4点报警。
变送输出
A0
无输出
A1
电流输出(4～20）mA、（0～10）mA或（0～20）mA
A2
电压输出(0～5）V、（1～5）V
A3
电压输出(0～10）V
A4
其它输出
外供电源
B0
无外供电源
B1
外供 24V DC，误差小于±5%，大于50mA
B2
外供 12V DC，误差小于±5%，大于50mA
B3
外供精密电压源，误差小于±0.2%，大于40mA
B4
外供精密恒流源，误差小于±0.2%，（0.1～10mA）
B5
其它 （订货须注明）
通讯接口 （注2）
S0
无通讯接口
S1
RS-232接口
S2
RS-485接口
仪表电源
V0
100V AC～240 V AC
V1
10V DC ～36V DC
打印功能（带硬件时钟）（注2）
P
P表示打印接口，不带可省略
P1
P1表示带一体化打印机（需定制）
非标准功能
N
N表示非标功能
Modbus通讯协议选项
－M
注：1、标准信号及量程列表
输入信号类型量程范围
输入信号类型
量程范围
电
压0～5VDC
-1999～9999
电
流4～20mA
-1999～9999
1～5VDC
0～10mA
0～20mA
热
电
阻Pt100
-200.0～ 400.0℃
热
电
偶K
0～ 1350℃
Cu100
-50.0～ 150.0℃
S
0～ 1750℃
Cu50
-50.0～ 150.0℃
R
0～ 1750℃
BA1
-200.0～ 650.0℃
B
250～ 1800℃
BA2
-200.0～ 400.0℃
E
0～ 700℃
G53
-50.0～ 150.0℃
J
0～ 920℃
T
0～ 400℃
N
0～ 1300℃
2、打印功能不能和通信接口同时存在，打印功能只限于A、B型仪表。
3、48×48尺寸不支持OC门输出功能XSK系列（快速）
- 0.2级精度，测控速度每秒10次或40次测控速度可设，显示范围-1999～9999。
- 双四位数码管显示（主显示+第二显示），其中第二显示可供显示工程量单位、报警值等信息。
- 万能输入，通过设置选择。
- 可选配1～4点报警输出。包括测量值上限、测量值下限、偏差上限、偏差下限、偏差绝对值上限、偏差绝对值下限、故障报警7种基本报警方式和待机上限、待机下限、待机偏差上限、待机偏差下限4种待机报警方式。（待机报警方式：指仪表上电时测量值处于输出区间时不报警，当测量值进入不输出区间后建立待机条件，此后正常报警）。
- 10段折线修正功能。
- 1点外部开关量输入，用于清零。
- 峰值、谷值获取功能。
- 可选配通讯、变送.
注①：A尺寸仪表
- 选择1点开关量输入时，仪表的变送输出和通讯功能只能二选一
注②：B尺寸仪表
- 选择1点开关量输入时，仪表的变送输出和通讯功能只能二选一
注③：C尺寸仪表
- 选择外供电源时，仪表的1点开关量输入、变送输出和通讯功能只能三选一（此时通讯仅支持RS485）
- 选择1点开关量输入时，仪表的外供输出、变送输出和通讯功能只能三选一（此时通讯仅支持RS485）
- 报警选择T3R或T4时，不能选择外供电源；变送输出和通讯只能二选一，且通讯只能选择RS485方式（即S2） 注④：D尺寸仪表
- 选择外供电源时，仪表的1点开关量输入、变送输出和通讯功能只能三选一（此时通讯仅支持RS485）
- 选择1点开关量输入时，仪表的外供输出、变送输出和通讯功能只能三选一（此时通讯仅支持RS485）
- 报警选择T3时，不能选择外供电源；变送输出和通讯只能二选一，且通讯只能选择RS485方式（即S2） 注⑤：E尺寸仪表
- 选择1点报警输出时，1点开关量输入、变送输出和通讯只能三选一（此时通讯仅支持RS485）
- 选择2点报警输出时，不支持开关量输入、变送输出和通讯
内容
代码说明
XSK-
模拟量万能输入，0.2级显示精度；每秒10次或40次测控速度可设
外形尺寸
AH
160×80×125 横式 开孔尺寸：152×76（注①）
AS
80×160×125 竖式 开孔尺寸：152×76（注①）
B
96×96×76 开孔尺寸：92×92（注②）
CH
96×48×82 横式 开孔尺寸：92×45（注③）
CS
48×96×82 竖式 开孔尺寸：92×45（注③）
D
72×72×75 开孔尺寸：68×68（注④）
E
48×48×88 盘装 开孔尺寸：45.5×45.5（注⑤）
面板规格
双4位LED显示
报警（选件）（250V AC/3A，阻性负载）
A
T1～T4
1～4点报警继电器输出，均为常开+常闭双触点
O1～O4
1～4点OC门输出（电压应小于40V DC，电流应小于40mA）
B
T1～T2
1～2点报警继电器输出，均为常开+常闭双触点
T3～T4
3～4点报警继电器输出，均为单常开触点
O1～O4
1～4点OC门输出（电压应小于40V DC，电流应小于40mA）
C
T1～T2
1～2点报警继电器输出，均为常开+常闭双触点
T3
3点报警继电器输出，均为单常开触点
T3R
3点报警继电器输出，均为常开+常闭双触点。
T4
4点报警继电器输出，前3点为单常开触点，第4点为常开+常闭双触点。
O1～O4
1～4点OC门输出（电压应小于40V DC，电流应小于40mA）
D
T1～T2
1～2点报警继电器输出，1点常开+常闭双触点；1点常开触点
T3
3点报警继电器输出，1点为常开+常闭双触点，另外2点为单常开触点
O1～O3
1～3点OC门输出（电压应小于40V DC，电流应小于40mA）
E
T1～T2
1～2点报警继电器输出，均为单常开触点
O1～O2
1～2点OC门输出（电压应小于40V DC，电流应小于40mA）
接点输入（选件）
K
1点外部开关量输入，用于清零
变送（选件）（分辨率：1/3000；负载能力600Ω）
A1
电流输出（4-20）mA、（0-20）mA、（0-10）mA
A2
电压输出（0-5）V、（1-5）V
A3
电压输出（0-10）V
A4
电压输出（-5V～+5V）
A5
电压输出（-10V～+10V）
外供电源（选件）
B1
24V±5% 50mA以下
B2
12V±5% 50mA以下
B3
10V±5% 50mA以下
通讯（选件）（通讯协议通过仪表参数可选：Modbus-RTU或TC-ASCII协议）
S1
RS232接口（仅限AH、AS、B尺寸）
S2
RS485接口
电源规格
V0
100-240 V AC 50/60 Hz
V1
10-24V AC 50/60 Hz；10-24V DC
安装方式
—AP
盘装 （仅限E尺寸）
