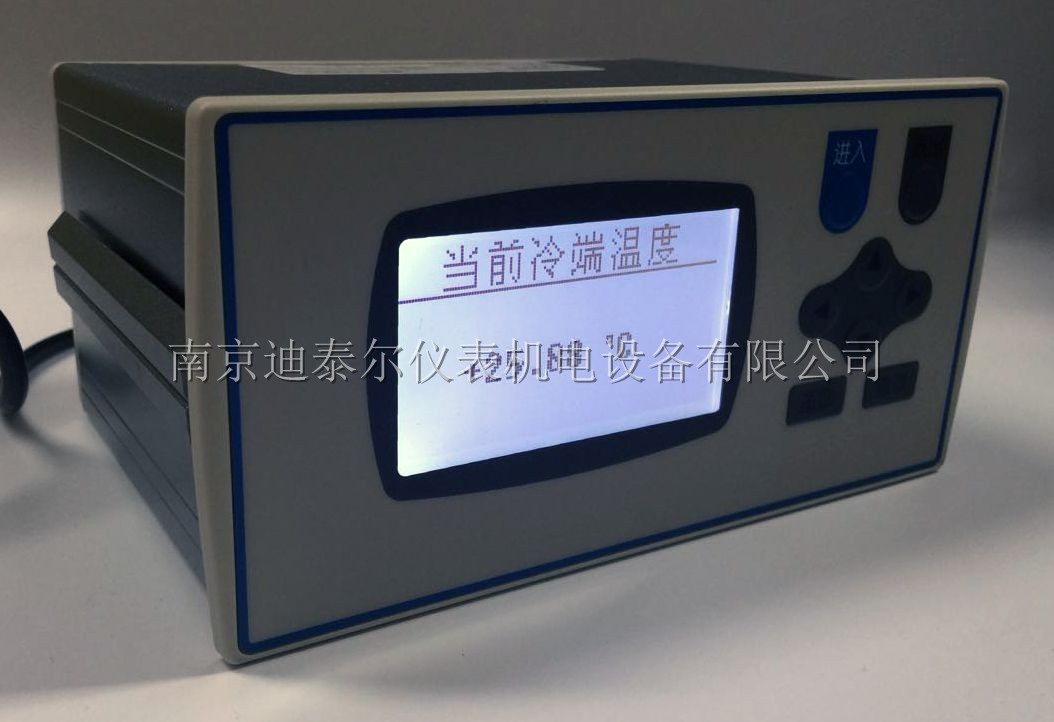

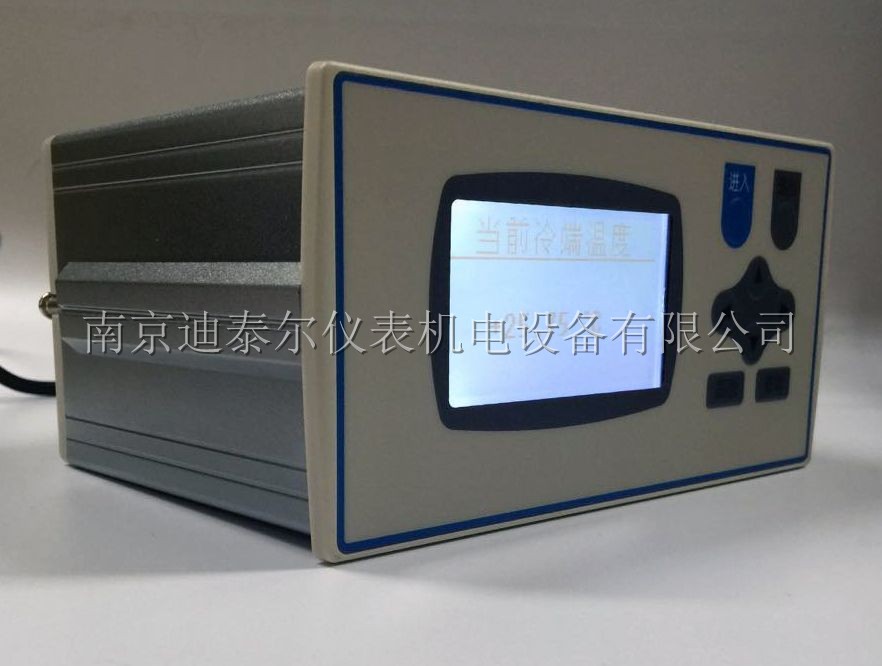

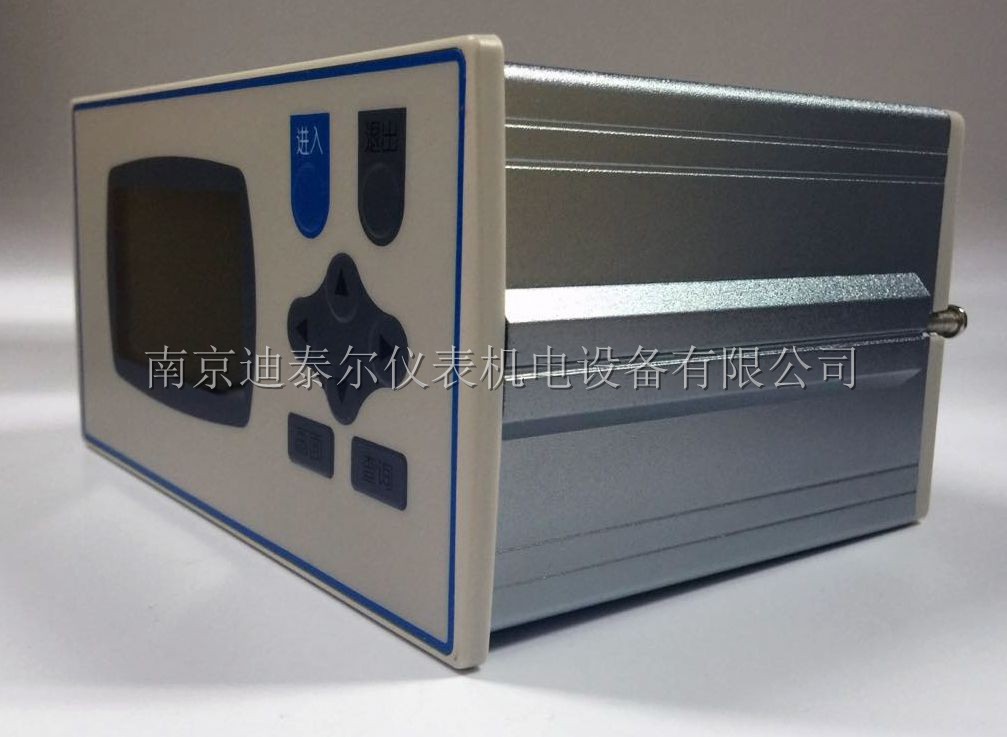

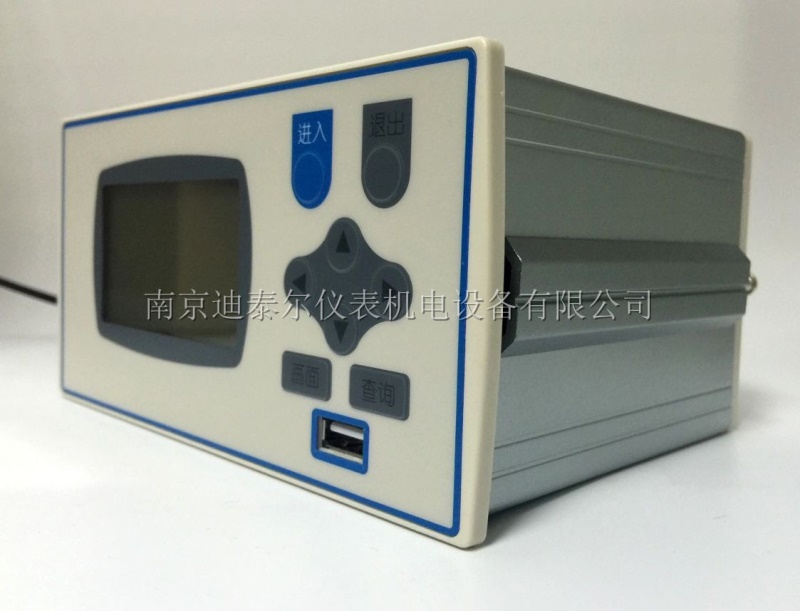

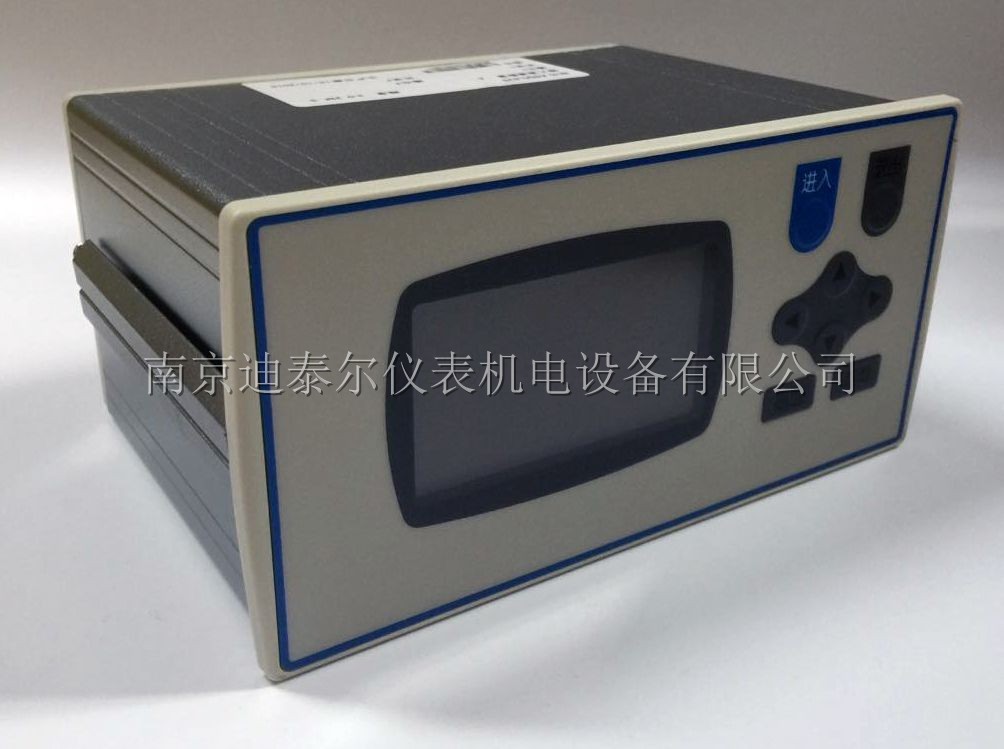

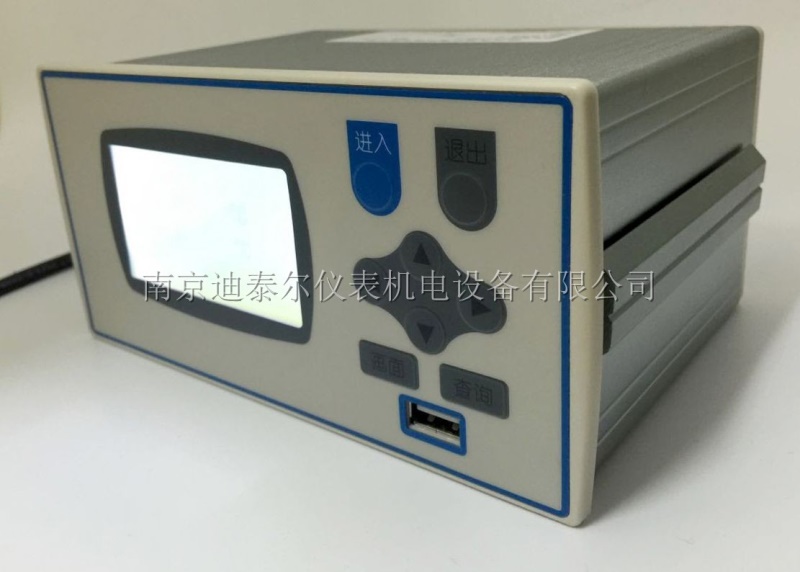

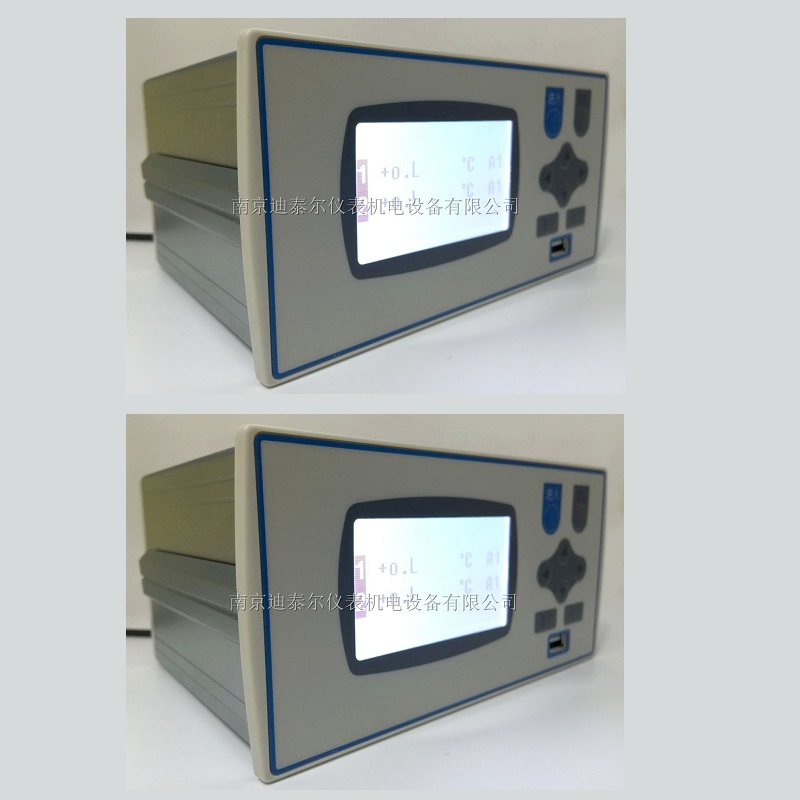

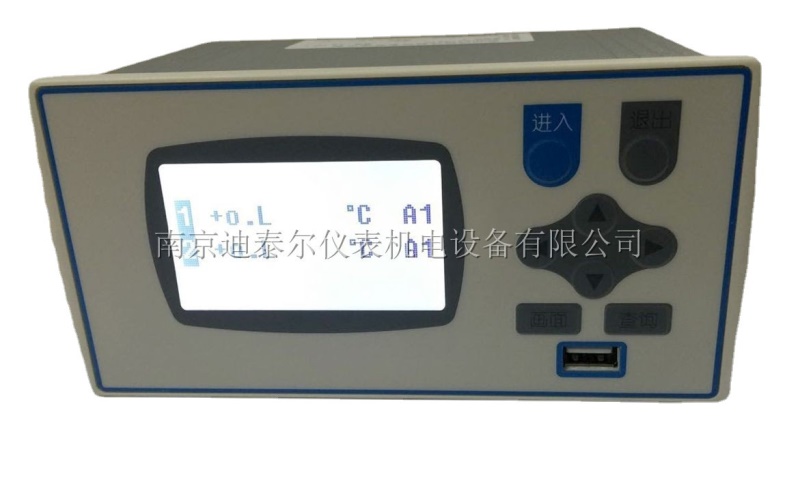

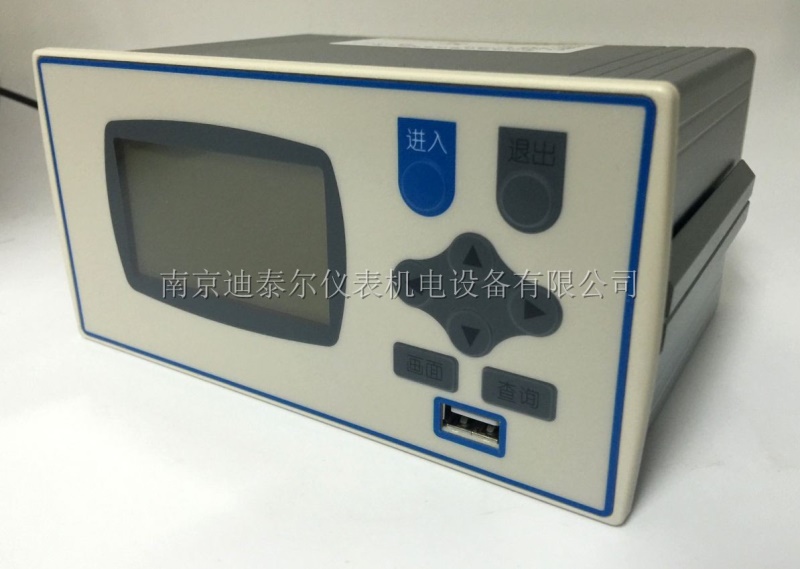

XSDC四通道液晶仪表

XSDC四通道液晶仪表,输入;液晶显示;标准配置4路输入；0.2级显示精度；测控速度（0.1秒 × 通道数）；尺寸160×80×114.5mm;3英寸白底灰字液晶屏（128×64）

热工表泛指用于常用热工量测量及控制的仪表。常用热工量一般包括温度、湿度、压力、液位、物位及成分等。
多通道热工表包括4个系列产品，主要的差别在可测量的通道数和可选配的功能。
■ 超过4通道的多通道测量需求可以选择巡检仪。
■ 多通道仪表的特点是实现通道间的运算及比较，同时也减少仪表数量，降低集成成本。
■ XSD2是双通道输入，可实现差值、和值、平均值运算及较大值、较小值的比较功能。
■ XSD3是3通道输入，可实现平均值运算及较大值、较小值的比较功能。
■ XSD4是4通道输入，也可以用于2、3通道输入。具备多种报警方式。
■ XSDAL可以输入2~4通道，具备多4路变送输出，多8点报警输出的选配功能。
■ 2路测量输入，2路独立显示。
■ 0.2级精度，测控速度0.4秒（0.2秒×2通道）。
■ 2路测量信号的差值、和值、平均值以及较大值、较小值运算和比较功能。
■ 多4点报警输出，可设置为2个通道测量值或运算值的上、下限。
■ 多2路变送输出，可设置为2个通道的测量值或运算值。

XSD系列仪表分为2通道、3通道、4通道三种类型。与各类模拟量输出的传感器、变送器配合，完成温度、压力、流量、液位、成分及力和位移等物理量的测量、变换、显示、传送、记录和控制。
特别适合：
通道之间相互关连，需要加、减、比较等运算的应用
缩小测量控制仪表的尺寸
降低设备成本
主要特点：
误差小于0.2%F.S，并具备调校、数字滤波功能，可帮助减小传感器、变送器的误差，有效提高系统的测量、控制精度
适用于电压、电流、热电阻、热电偶、mV、电位器、远传压力表等信号类型
多可达8点报警输出，报警灵敏度独立设定。具备延时报警功能，有效防止干扰等原因造成误报。每个报警点可通过设定分配到指定通道。2通道的仪表有差值、和值报警功能
2路变送输出可将测量、变换后的显示值以标准电流、电压形式输出供其它设备使用。2通道的仪表有差值、和值变送输出功能
全透明、高速、高效的网络化通信接口，实现计算机与仪表间的数据传送和控制。独有的控制权转移功能使计算机可以直接控制仪表的报警输出和变送输出。读取一次测量数据的时间小于10ms
提供测试软件，组态软件和应用软件技术支持
具备带硬件时钟的打印接口和打印单元，实现手动、定时、报警打印功能，如果选配智能打印单元，可实现多台仪表共用一台打印机
1″~ 12″大屏显示
XSD系列仪表采用单片机嵌入式组合设计，硬件扩充性强，软件平台灵活，可以扩展开关量输入、定时、程序顺序控制等，不局限于标准功能。可按实际需要组合，以实现佳性能。

XSDC液晶显示多通道热工表使用说明书完整版XSDCRF08.pdf

内容

代码说明

XSDC-

标准配置4路输入；0.2级显示精度；测控速度（0.1秒 × 通道数）；

外形尺寸

160×80×114.5mm            开孔152×75

面板规格

3英寸白底灰字液晶屏（128×64）

通道数

4路输入

输入信号

输入，通过参数设置选择输入信号  热电偶（K/S/R/B/N/E/J/T）；  热电阻（Pt100/Cu100/Cu50/G53/BA1/BA2）；  电压（（0-5）V/（1-5）V）；  电流（（4-20）mA/（0-20）mA）；  毫伏（（±100mV）/（±20）mV）；  远传压力表

报警（选件）(250V AC/3A，阻性负载)

T0

无继电器输出

T2

2点继电器常开常闭预置输出，250V AC/3A， 阻性负载

T4

4点继电器常开预置输出，250V AC/3A， 阻性负载

变送（选件）  （多可选择2路变送输出；分辨率：1/3000；负载能力：600Ω）

A1

电流输出(4～20)mA、(0～10)mA、(0～20)mA，2路时A1A1

A2

电压输出(1～5)V、(0～5)V，2路时A2A2

A3

电压输出(0～10)V，2路时A3A3

外供电源（选件，多可选择2路外供电源）

B1

24V±5% 50mA以下

B1G

24V±5% 100mA以下

B2

12V±5% 50mA以下

B2G

12V±5% 100mA以下

B3

精密电源，一般为10V±2%，30ppm，40mA以下

通讯（选件）  （通讯速率：2400、4800、9600、19200）  （通讯地址：0～99）

S1

TC ASCII协议 RS232

S2

TC ASCII协议 RS485

M1

Modbus-RTU协议 RS232

M2

Modbus-RTU协议 RS485

电源规格

V0

100-240V AC 50/60 Hz

V1

10-24V AC 50/60 Hz；10-24V DC



XSDE系列（2-4通道、液晶显示、铝合金机壳、可以4变送/8报警）

■ 128×64点阵单色液晶屏显示，铝合金外壳。

■ 0.2级精度，测控速度为每通道0.2秒。

■ 所有通道均为万能输入，可通过参数选择热电偶、热电阻、直流电流、直流电压和毫伏信号。

■ 汉字显示方式。

■ 可选配4点或8点继电器输出。

■ 最多可选配4路变送输出。

■ 最多可选配1路外供电源输出。

■ 可选配打印或通讯接口。

输入信号选择PT1000时，选择其他热电阻类型无效。输入信号选择0-10V时，其他电压输入无效



内容	代码说明
	XSDE-3	标准配置3路输入；0.2级显示精度；测控速度（0.2秒 × 通道数）；
	XSDE-4	标准配置4路输入；0.2级显示精度；测控速度（0.2秒 × 通道数）；
外形尺寸			160×80×125mm            开孔尺寸：152×75
面板规格				3英寸白底黑字液晶屏（128×64）
输入信号（注①）				万能输入，通过参数设置选择输入信号 热电偶（K/S/R/B/N/E/J/T/WR325/WR526）； 热电阻（Pt1000/Pt100/Cu100/Cu50/G53/BA1/BA2）； 电压（（0～5）V/（0～10）V/（1～5）V）； 电流（（4～20）mA/（0～20）mA）； 毫伏（（±20mV）/（±100）mV）； 远传压力表（40Ω～370Ω）
报警（选件）(250V AC/3A，阻性负载)				T0	无继电器输出
				T4	4点继电器输出为常开常闭
				T8	8点继电器输出为常开常闭
变送路数（选件）					□	1～4，表示1～4路变送输出。没有变送不选此项。
变送类型（选件） （分辨率：1/3000；负载能力：600Ω）（只能选择一种输出类型）						A1	电流输出(4～20)mA、(0～10)mA、(0～20)mA
						A2	电压输出(1～5)V、(0～5)V
						A3	电压输出(0～10)V
外供电源（选件） （最多可选择1路外供电源）							B1	24V±5%  50mA以下
							B1G	24V±5% 100mA以下
							BN	其它规格电源
通讯/打印接口（选件）（通讯速率：2400、4800、9600、19200）（通讯地址：0～99）（通讯和打印只能二选一）								MS1	RS232接口 可通过软件设置选择TCASCII或Modbus-RTU
								MS2	RS485接口 可通过软件设置选择TCASCII或Modbus-RTU
								P	打印接口
电源规格									V0	100-240V AC 50/60 Hz
