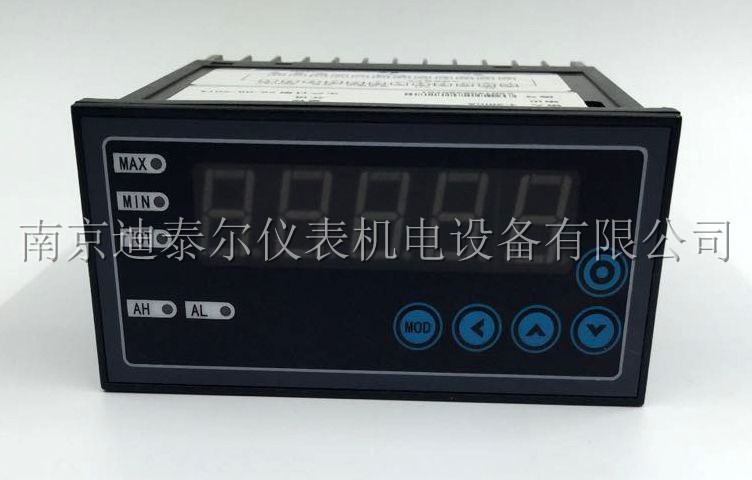

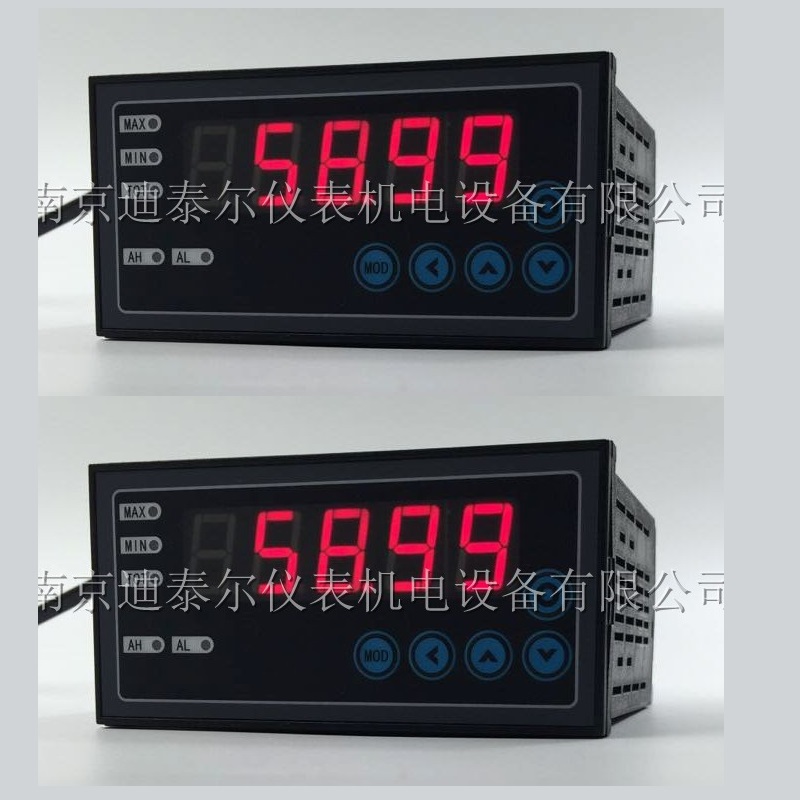

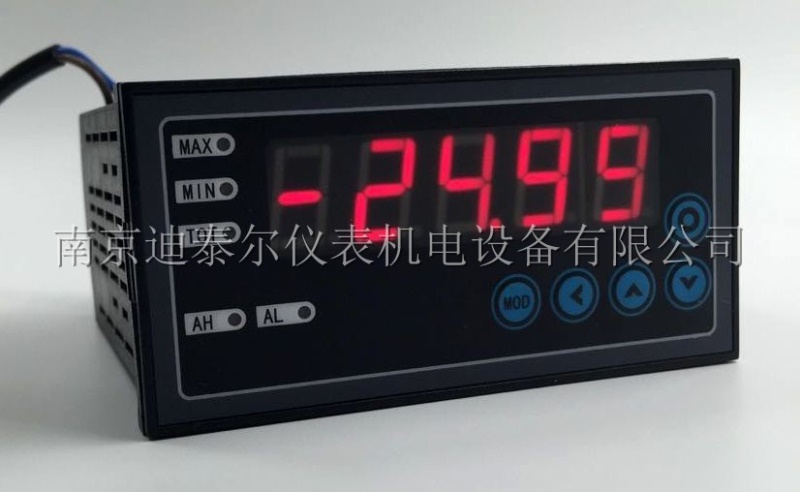

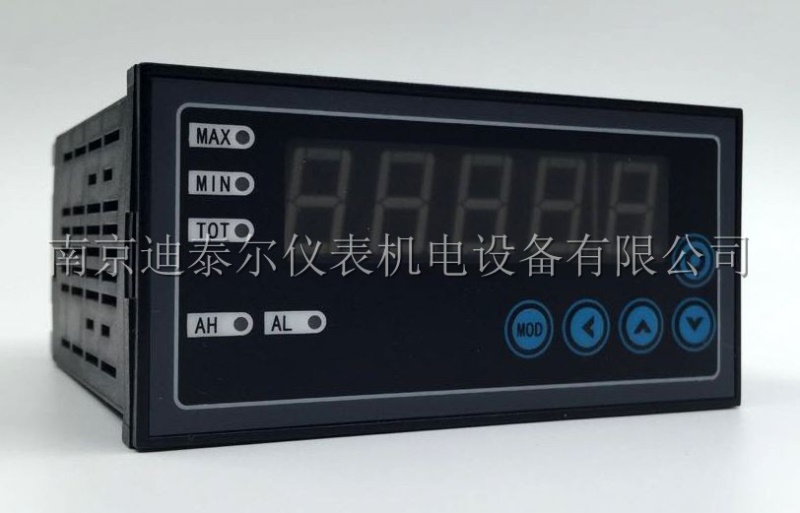

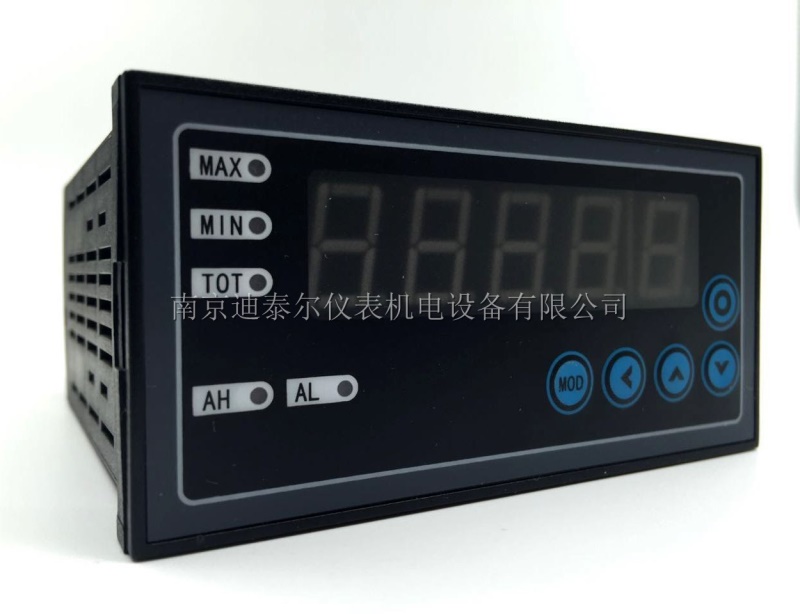

CTB6(F)系列（快速）（新增6位单排显示规格）

■四线制比例测量，在传感器供电为5V时，具有断线识别功能，非线性误差不大于±0.05%F•S（测控15次/秒条件下）。

■ LED数码管显示，可选择单6位或双5位显示。

■ 显示分辨力：1／100000。

■ CTB6测控速度：15、120次/秒可选；CTB6F测控速度：15、120、240、480、960、1920次/秒可选。

■ 通讯速率：2400bps到115200bps可选。

■ 变送输出速率与测量同步。

■ 10点折线修正功能。

■ 具有峰谷值功能。

■ 通讯、变送和智能模块只能三选二。

注①：本仪表推荐使用B2，在外供10V时仪表无断线识别功能

内容

代码说明

CTB6-

标配1点开入，2点OC门输出，传感器供电。

CTB6F-

外形尺寸

96×48×82 开孔尺寸：92×45

面板规格

CH1

单6位LED,显示范围-199999~999999

双5位LED（主显示窗+第二显示窗），显示范围-19999~99999

输入信号

比例测量，配接4线制应变传感器

开入（有源）

1点外部开关量输入，可用于清零、去皮、允许比较输出等

报警

2点OC门输出, 100mA（MAX）

传感器供电

B1

DC 10V±2%，200mA（MAX）注①

B2

DC 5V±2%，100mA（MAX）

变送（选件）（光电隔离，分辨率：1/3000；负载能力：600Ω）

A1

电流输出（4-20）mA、（0-10）mA、（0-20）mA（限CTB6）

A2

电压输出（1-5）V、（0-5）V（限CTB6）

A3

电压输出(0-10)V（限CTB6）

AF1

电流输出（4-20）mA、（0-10）mA、（0-20）mA（限CTB6F）

AF2

电压输出（1-5）V、（0-5）V（限CTB6F）

AF3

电压输出(0-10)V（限CTB6F）

通讯（选件）（光电隔离）

MS1

RS232接口 可通过软件设置选择TCASCII或Modbus-RTU

MS2

RS485接口 可通过软件设置选择TCASCII或Modbus-RTU

智能模块（选件）

TS

智能模块接口

电源规格

V0

100～240V AC 50/60 Hz

V1

10～24V AC 50/60 Hz；10～24V DC
