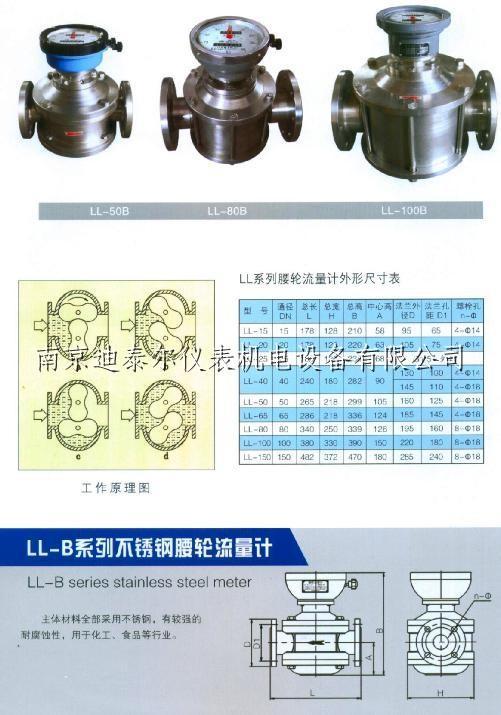

LL系列腰轮流量计是一种容积式流量测量仪表，可用来连续测量管道中流过液体的体积流量。其工作原理是，当被测液体流经计量腔时，在流量计的进出口形成压差，腰轮在此压差的推动下旋转（见图a 、b 、c 、d ）。同时通过固定在腰轮轴上的一对驱动齿轮，使两个腰轮保持连续转动。转动的圈数，通过齿轮传动、密封减速机构，带动计数器和指针转动，从而显示出流过流量计体积数量。

Ll型腰轮流量计设计新颖，外形美观。具有重量轻、精度高，安装使用方便等特点。是容积式流量计的典型产品之一。广泛用于石化、电力、冶金、交通、国防以及商贸等部门对汽油、煤油及轻柴油等油品的计量。

主要技术性能

工作压力（MPa）：0.6、1.0、1.6、2.5、4.0

工作温度（℃）：-10℃～60℃

介质粘度（mPa.s）：0.6～150

精确度等级：0.5 0.2

LL型腰轮流量计是一种容积式流量测量仪表，用以测量封闭管中流体的体积流量。
就地显示累积流量，并有远传输出接口，与相应的光电式电脉冲转换器和流量积算仪配套，可进行远程测量，显示和控制。
精度高，重复性好，范围度大，对流量计前后直管段要求不高。
适用较高粘度流体，流体粘度变化对示值影响较小。
适用无腐蚀性能的流体，如原油，石油制品
(柴油，润滑油等)。

工作原理

当被测液体流经计量腔时，流量计的进口端形成一个差压，在此压力推动下，使腰轮旋转，同时通过固定在腰轮轴上的一对驱动齿轮，使两个腰轮交换驱动旋转，由于计量腔的容积是一个固定值，所以，被测液体的流量与腰轮转数成正比，并通过的传动比的变速机构传给计数器，计数器的累计值即是被测液体在某段时间内的体积流量。

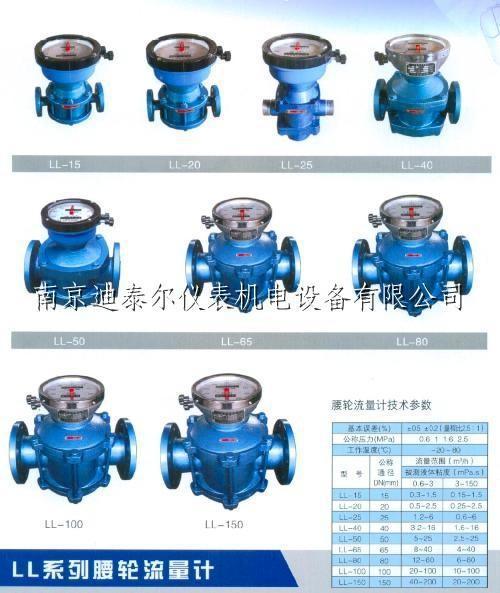

公称 通径 DN(mm)	大 流量 m^3/h	基本误差限（%）		介质温度 °c	远传输出 轴转速 m^3/r	公称压力MPa	大压力损失 MPa	粘度范围mPa·s
		范围度 5：1	范围度 10：1
15	2.5	±0.2	±0.5	0～120	0.001	6.3	＜0.04	3～5000
25	6
40	16
50	25				0.01	1.6 2.5 4.0 6.3
80	60
100	100
150	250				0.1
200	400
250	600
300	1000

 注：温度大于120℃，需特殊订货

商品属性
[产地]	江苏
[公称通径]	15 25 40 50
[加工定制]	是
[品牌]	DETAIR
[型号]	LL
[工作压力]	1.6
[工作温度]	160
[是否跨境出口专供货源]	否
[是否进口]	否
[测量范围]	1
[类型]	容积式流量计
[精度等级]	0.5
[货号]	TB-40418767593
[适用介质]	液体
