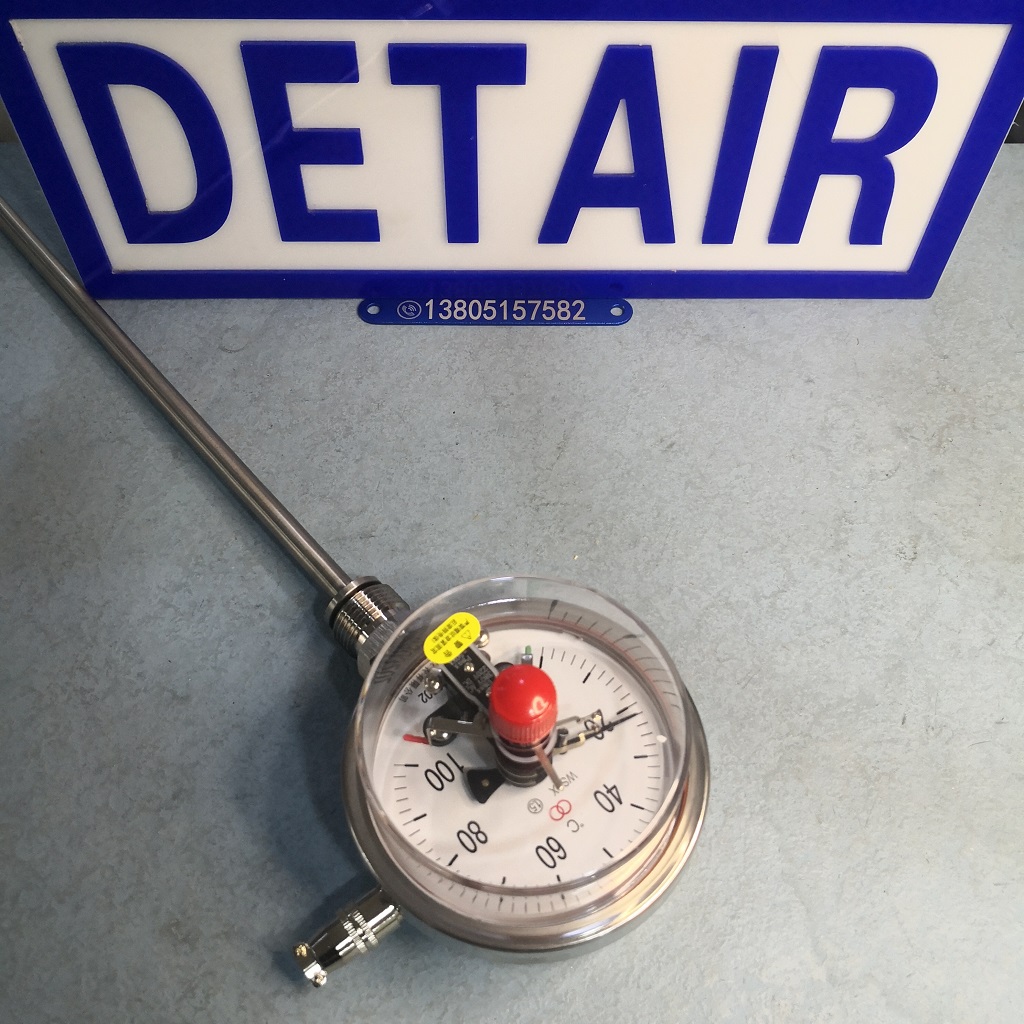

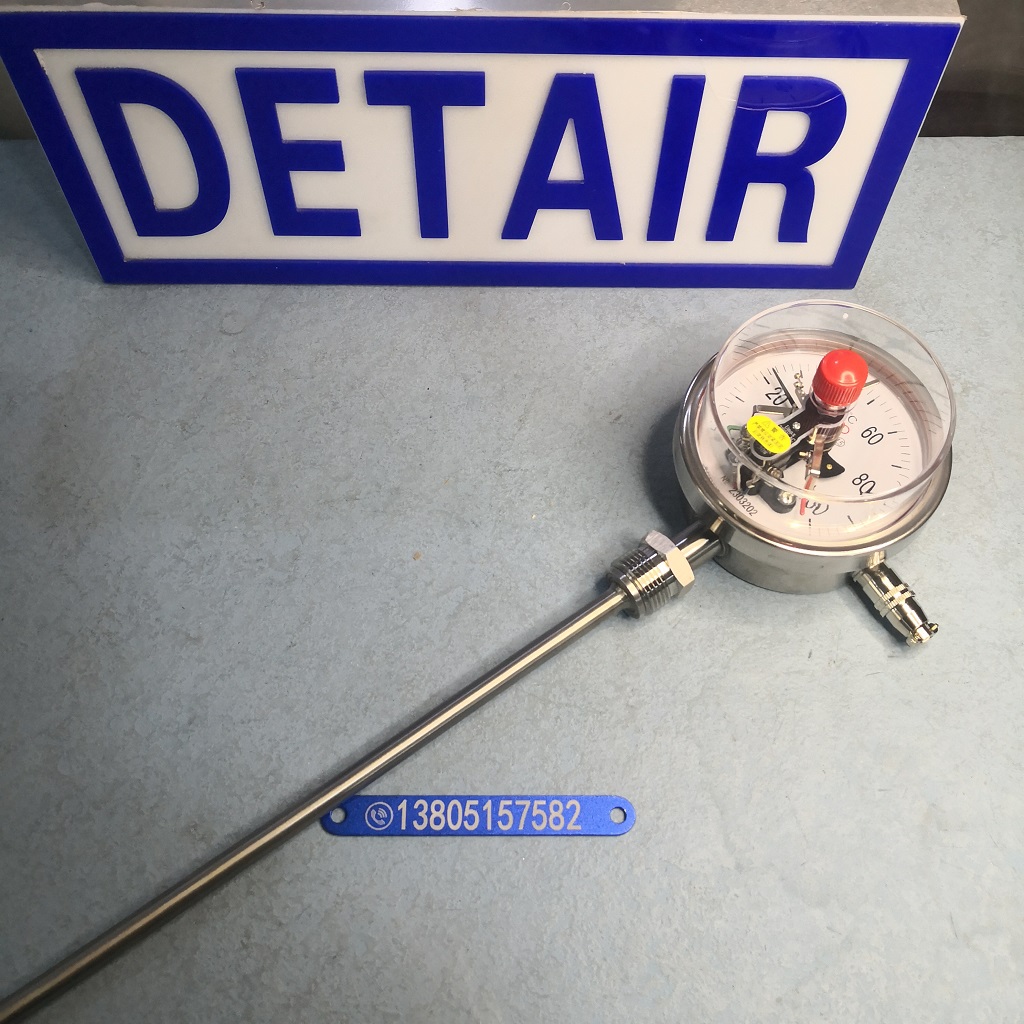

双金属温度计

1 、主要技术参数：

（ 1 ）精确等级： 1.5 基本误差限为量程的± 1.5%

（ 2 ）时间常数：护套管直径 d=6mm, ＜ 30S d=8;10; 12mm ＜ 40S

（ 3 ）护套管的公称压力： 6.4MPa( 静压 )

（ 4 ）护套管材料： 1Cr18Ni9Ti

2 、温度计型号及各字符的意义

3 、型号的规格见表一

型式	型 号	标度盘公称直径 mm	测量范围℃	分格值℃	插入长度 mm	护套管直径 mm	安装螺纹 mm	壳体材料
角型	WSS- 301 302	60	-80 ～ +40 -40 ～ +80	2	75 100 150 200 250 300	6	可动外螺纹 M16 × 1.5 可动内螺纹 M16 × 1.5	钢板
			0 ～ 50	1
	WSS- 301A 302A		0 ～ 100 0 ～ 150	2	75 100 150 200 250 300 400 500 750 1000 1250 1500 1750 2000	8 10 12		铸铝合金
直型	WSS- 311A 312A		0 ～ 200 0 ～ 300	5
角型	WSS- 401 402	100	-80 ～ +40 -40 ～ +80	2			可动外螺纹 M27 × 2 可动内螺纹 M27 × 2	钢板
	WSS- 401A 402A
角型（抽芯式）	WSS- 4011A 4021A							铸铝合金
直型	WSS- 411 412
								钢板
	WSS- 411A 412A
角型（抽芯式）	WSS- 4111A 4121A
角型	WSS- 501 502		0 ～ 50	1				铸铝合金
	WSS- 501A 502A
角型（抽芯式）	WSS- 5011A 5021A	150	0 ～ 100 0 ～ 150	2
直型	WSS- 511 512							钢板
	WSS- 511A 512A		0 ～ 200 0 ～ 300	5				铸铝合金
直型（抽芯式）	WSS- 5111A 5121A
可调角型	WSS- 463 466	100	0 ～ 400 0 ～ 500	10	200 250 300 400 500	6	固定螺纹 R1/2 可调管接头 R1/2	不锈钢板
	WSS- 461 462							不锈钢板
	WSS- 461A 462A				75 100 150 200 250 300 400 500 750 1000 1250 1500 1750 2000	10 12	可动外螺纹 M27 × 2 可动内螺纹 M27 × 2	铸铝合金
可调角型（抽芯式）	WSS- 4611A 4621A				100 150 200 250 300 400 500 750 1000	10

注：

1 、带 * 的抽芯式无插入长度 75mm 规格，其它型式需另行洽商。

2 、护套管材料， 1Cr18Ni9Ti, 要求其它材料须注明。

3 、要求其它安装螺纹需另行洽商。

4 、法兰连接须提供法兰标准号及规格。

5 、抽芯式温度计的护套管直径为￠ 10 ￠ 12.

6 、温度计标度盘公称直径为￠ 100 ，￠ 150 的插入长度为
（ 1 ）当护套管直径为￠ 8 ，插入长度范围为 75-500mm ；
（ 2 ）当护套管直径为￠ 10 ，插入长度范围为 75-1000mm;
（ 3 ）当护套管直径为￠ 12 ，插入长度范围为 1250-2000mm.

7 、要求其它护套管直径另行洽商。
