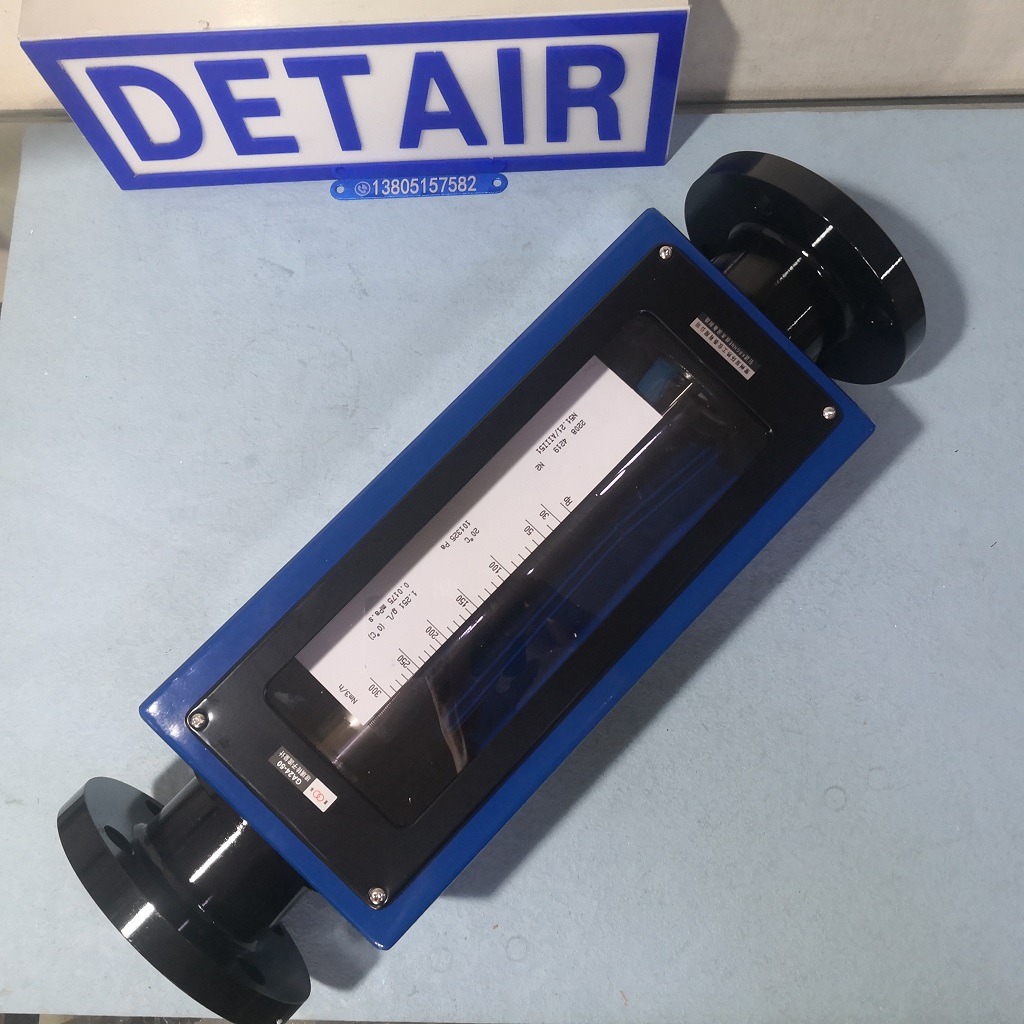

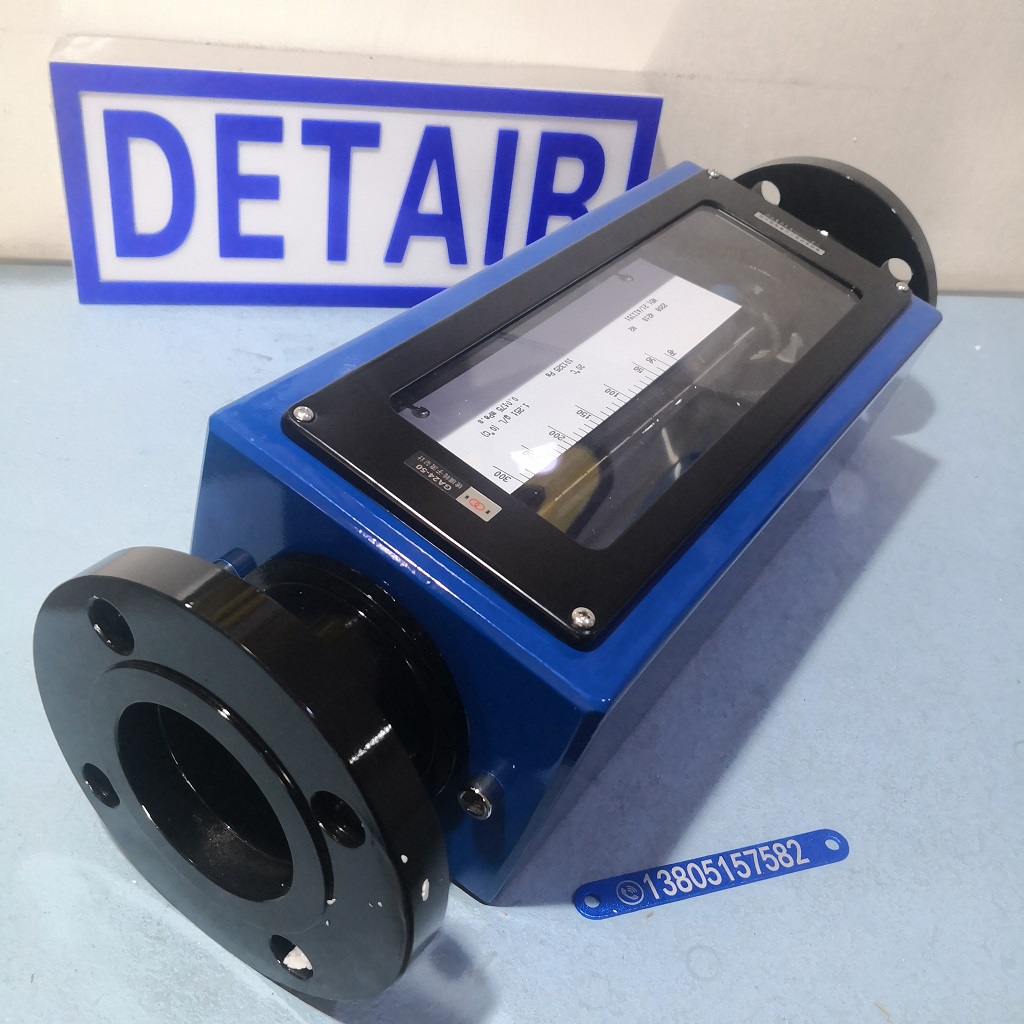

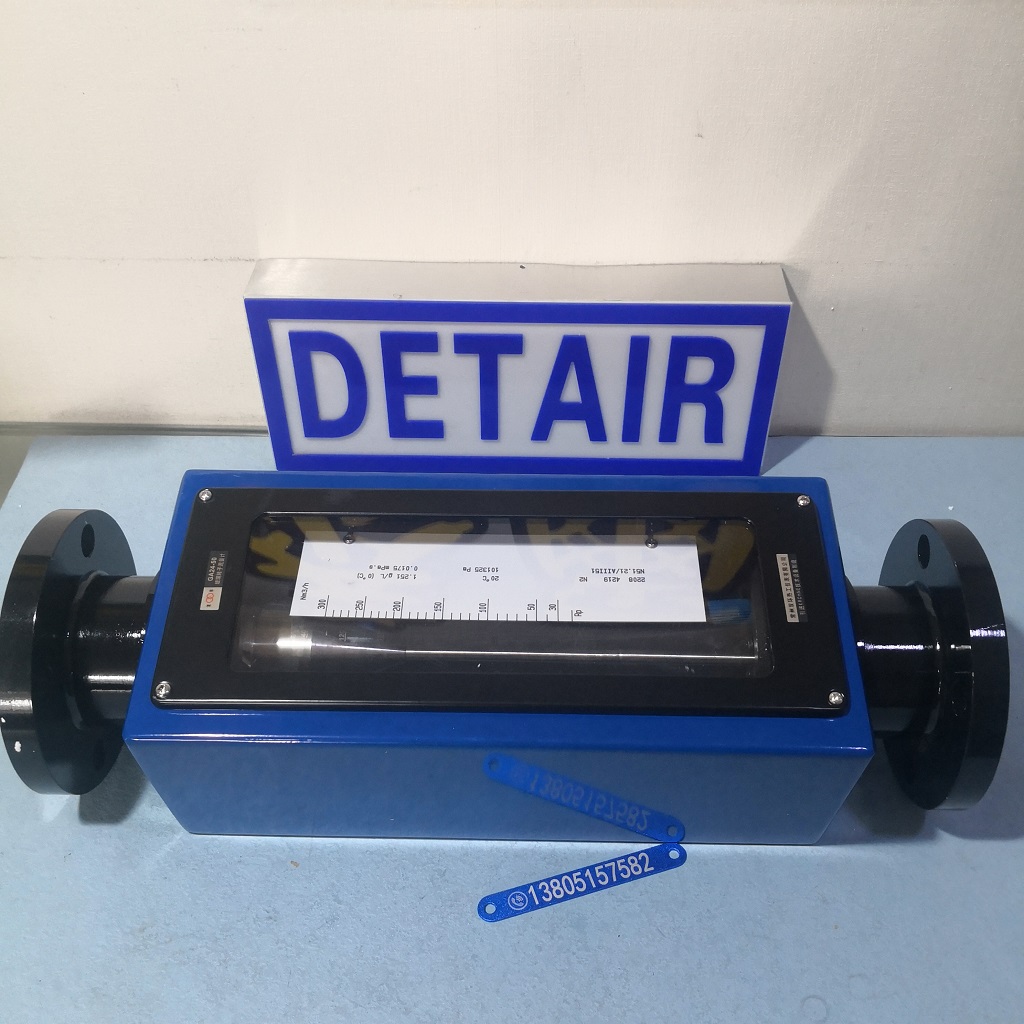

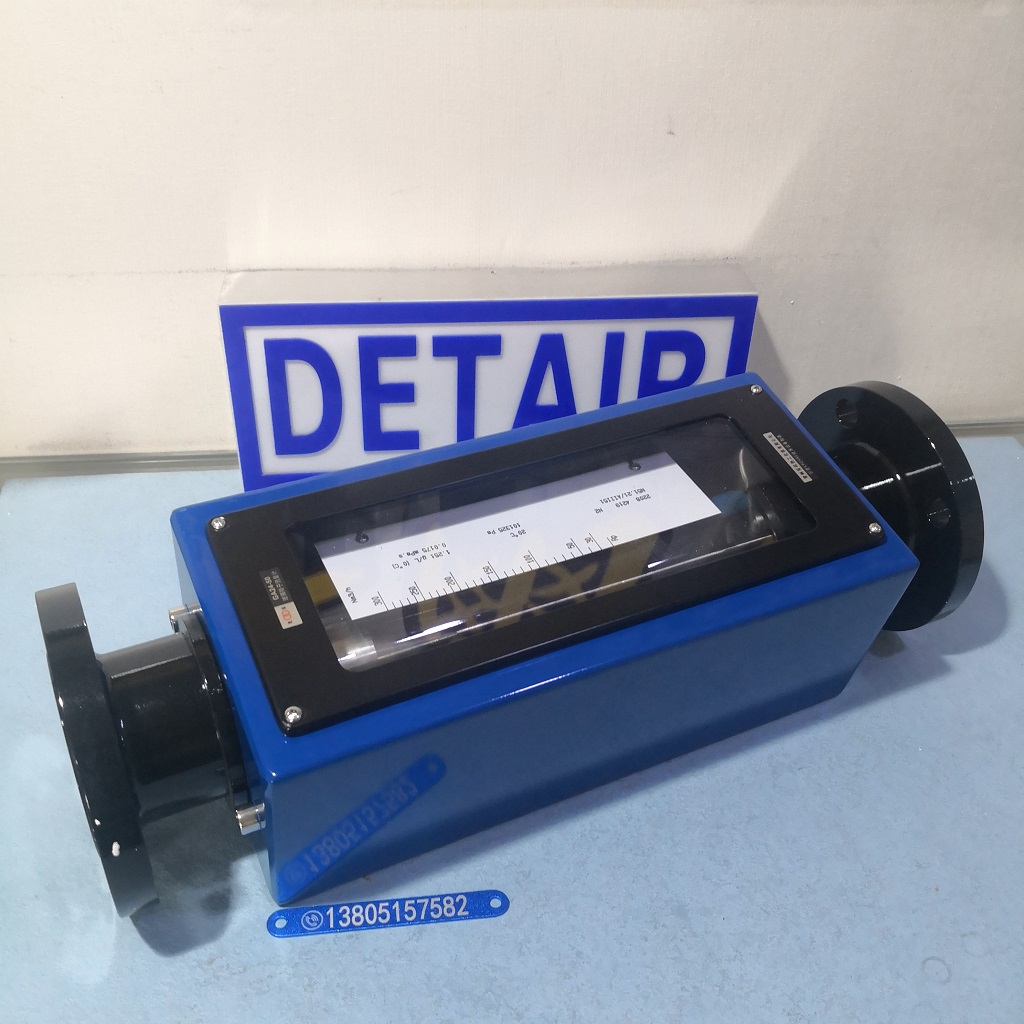

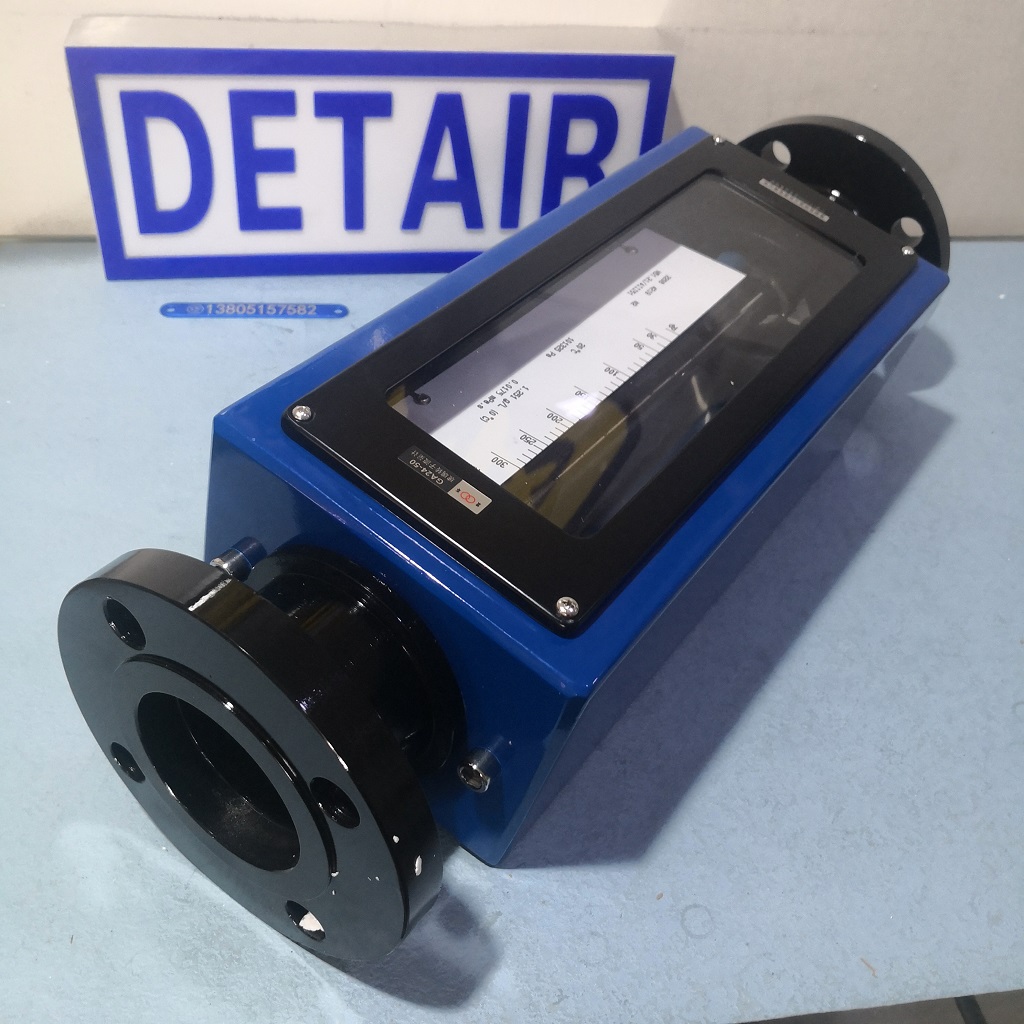

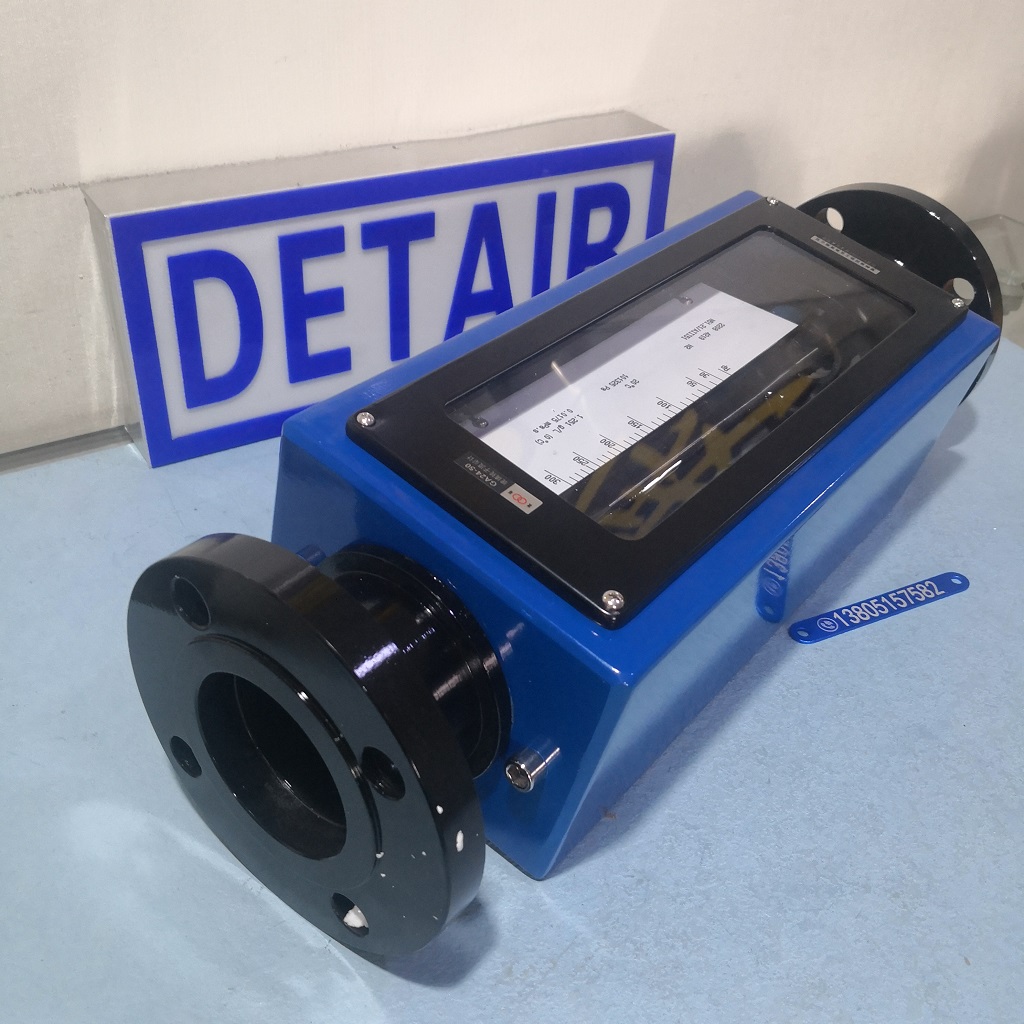

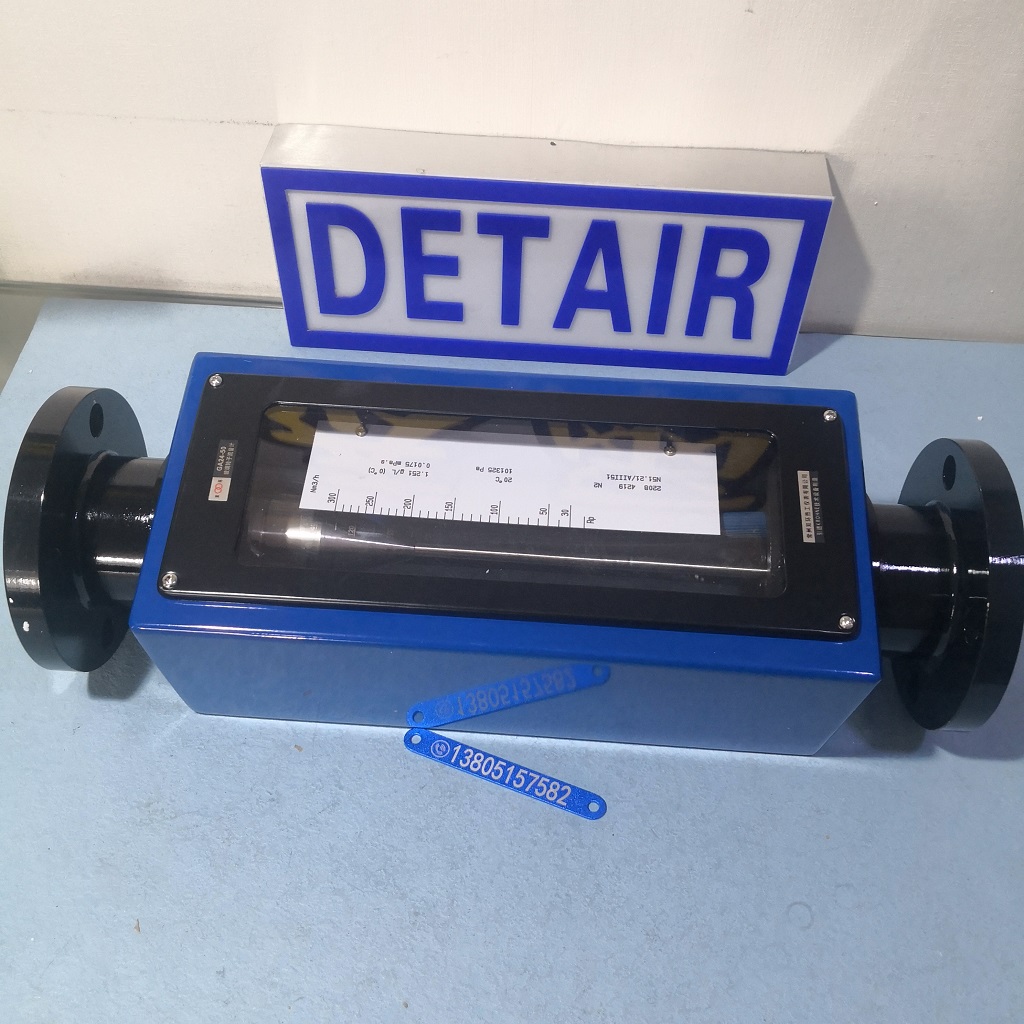

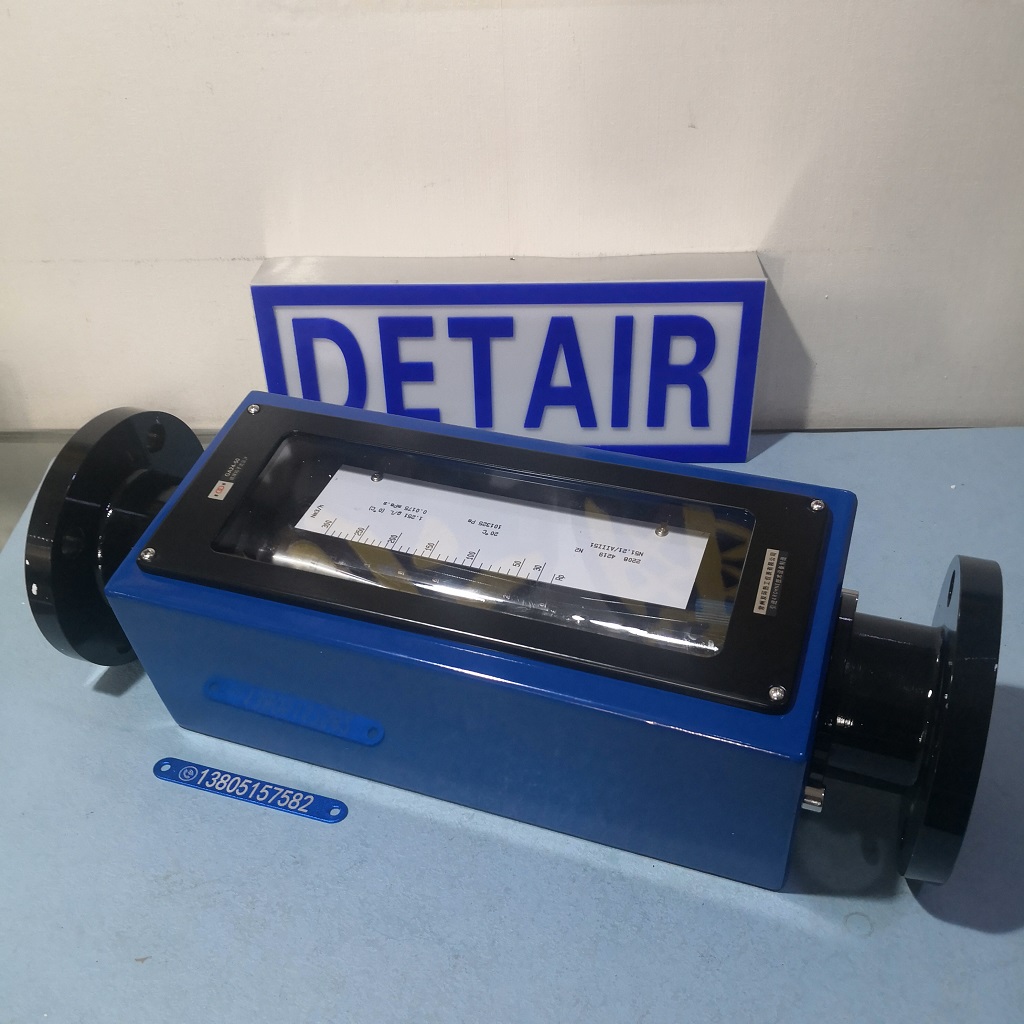

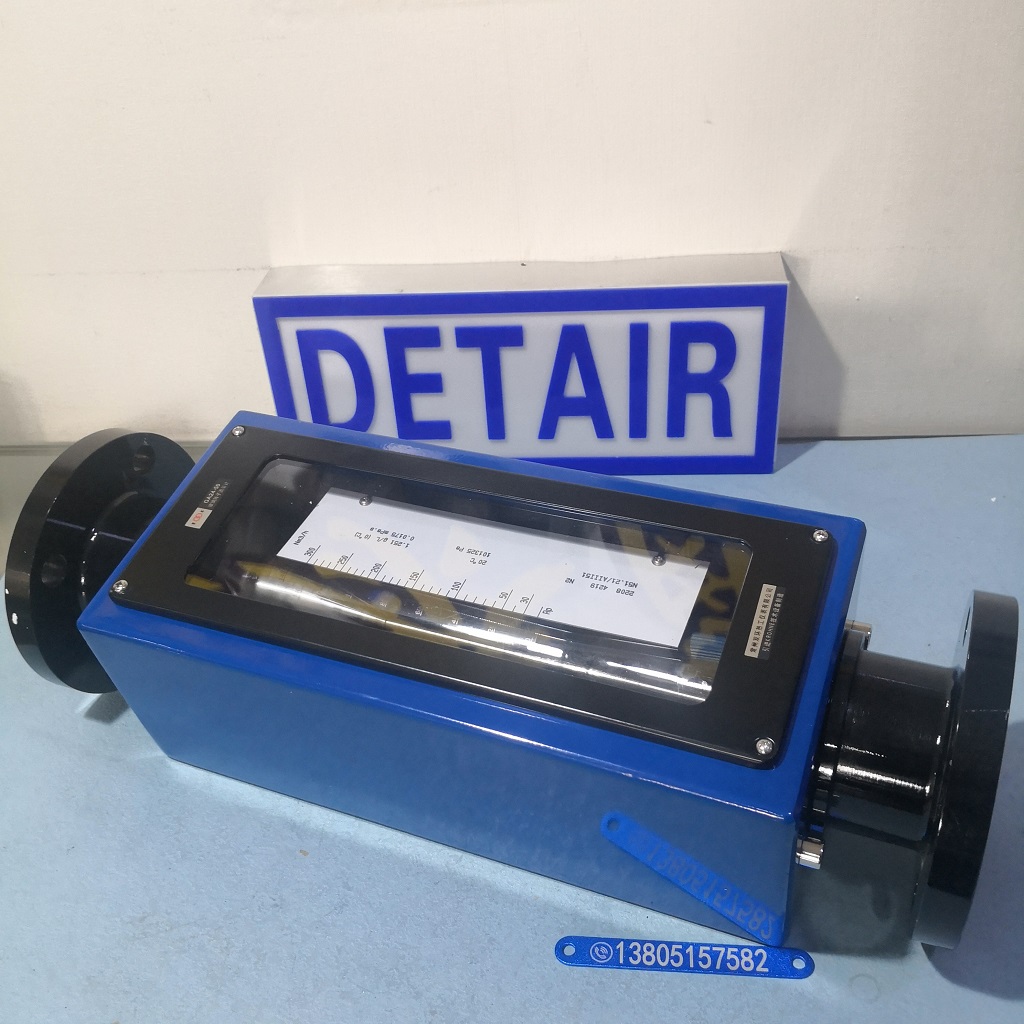

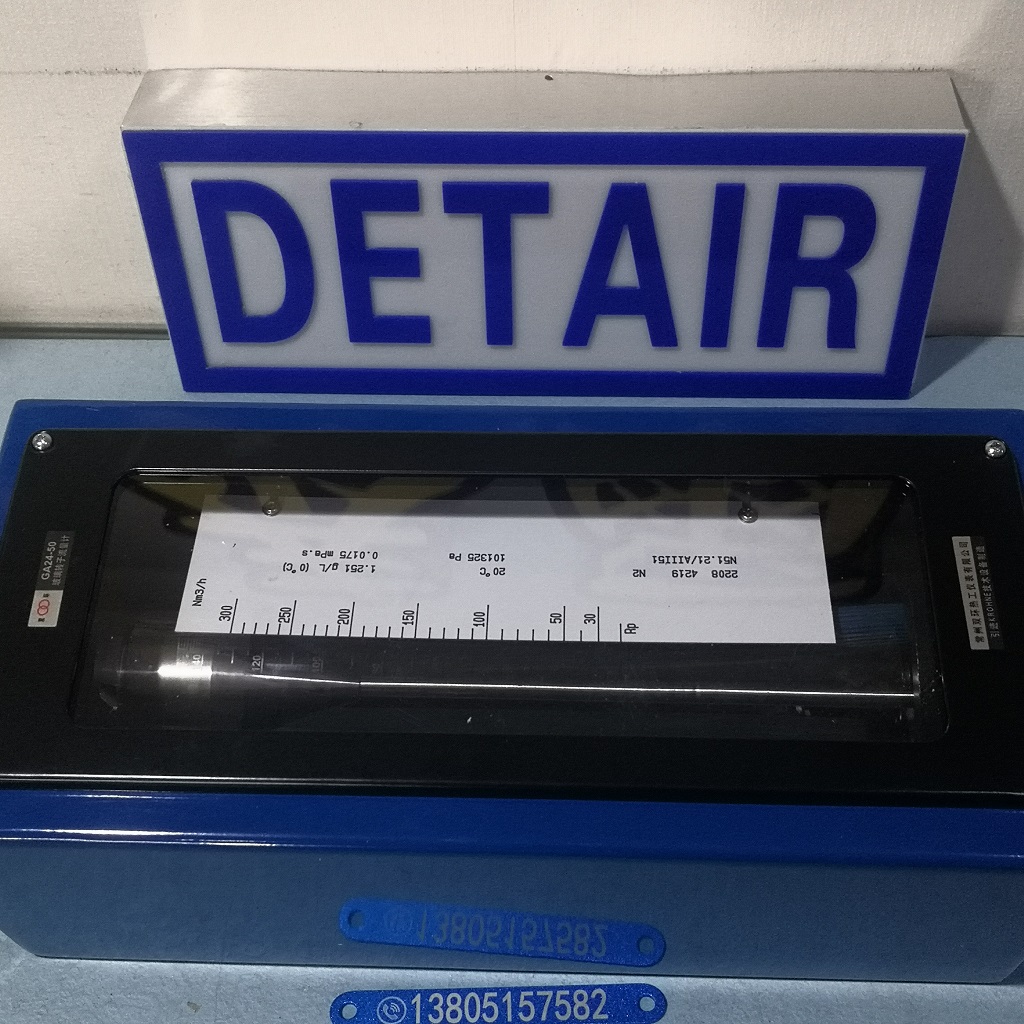

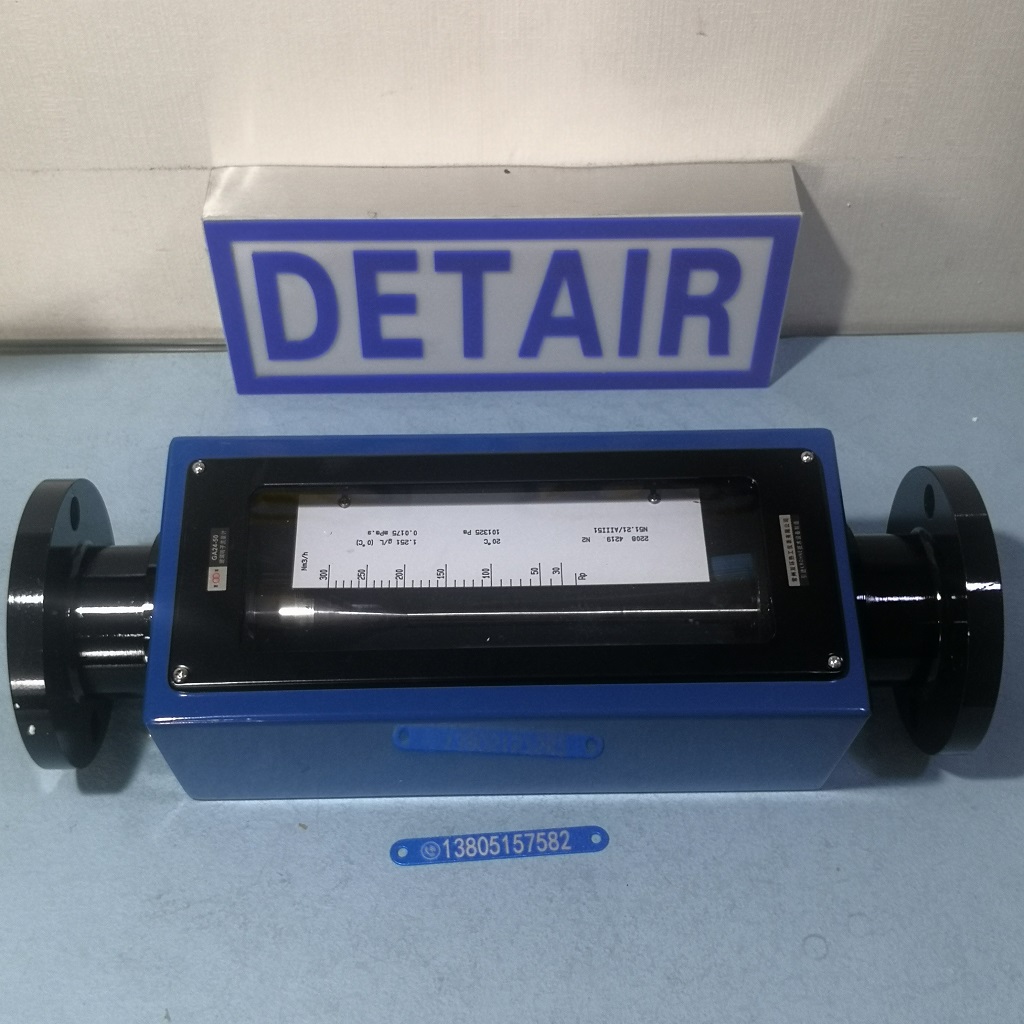

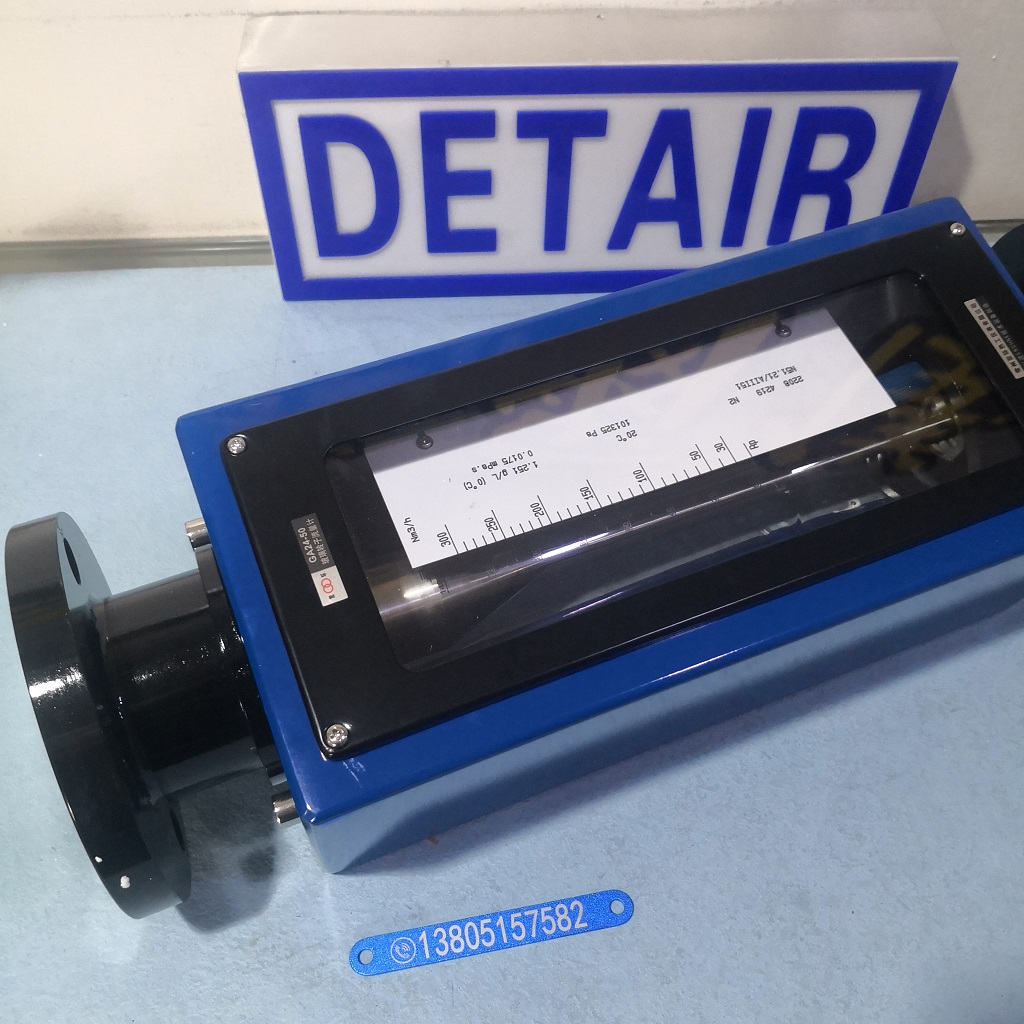

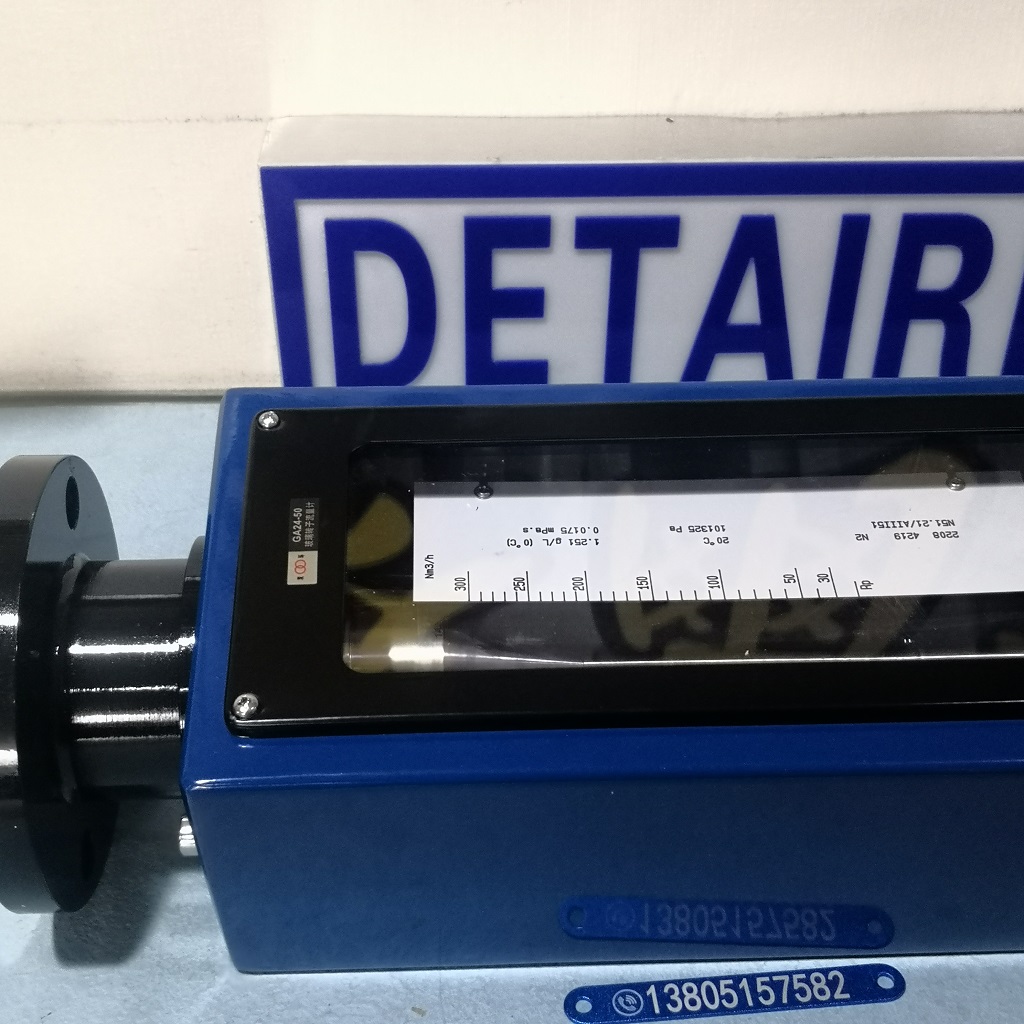

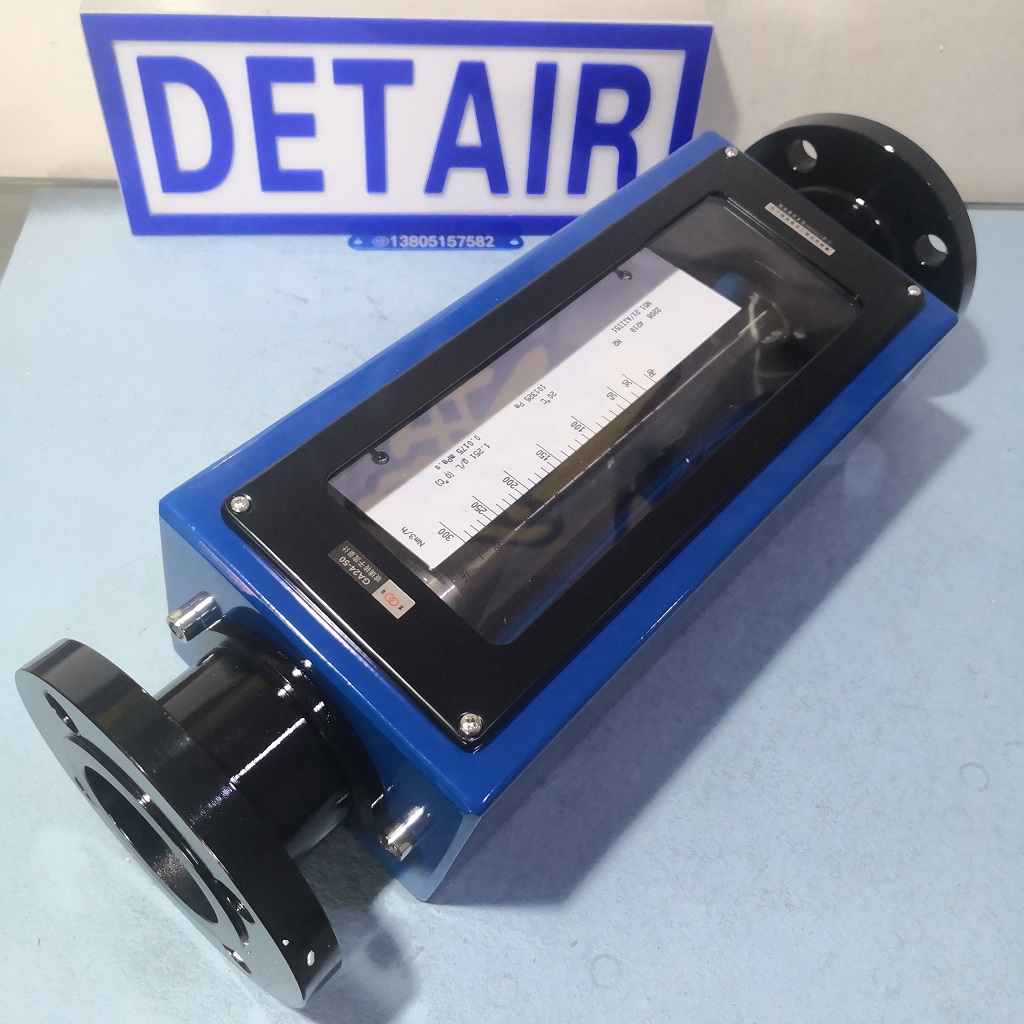

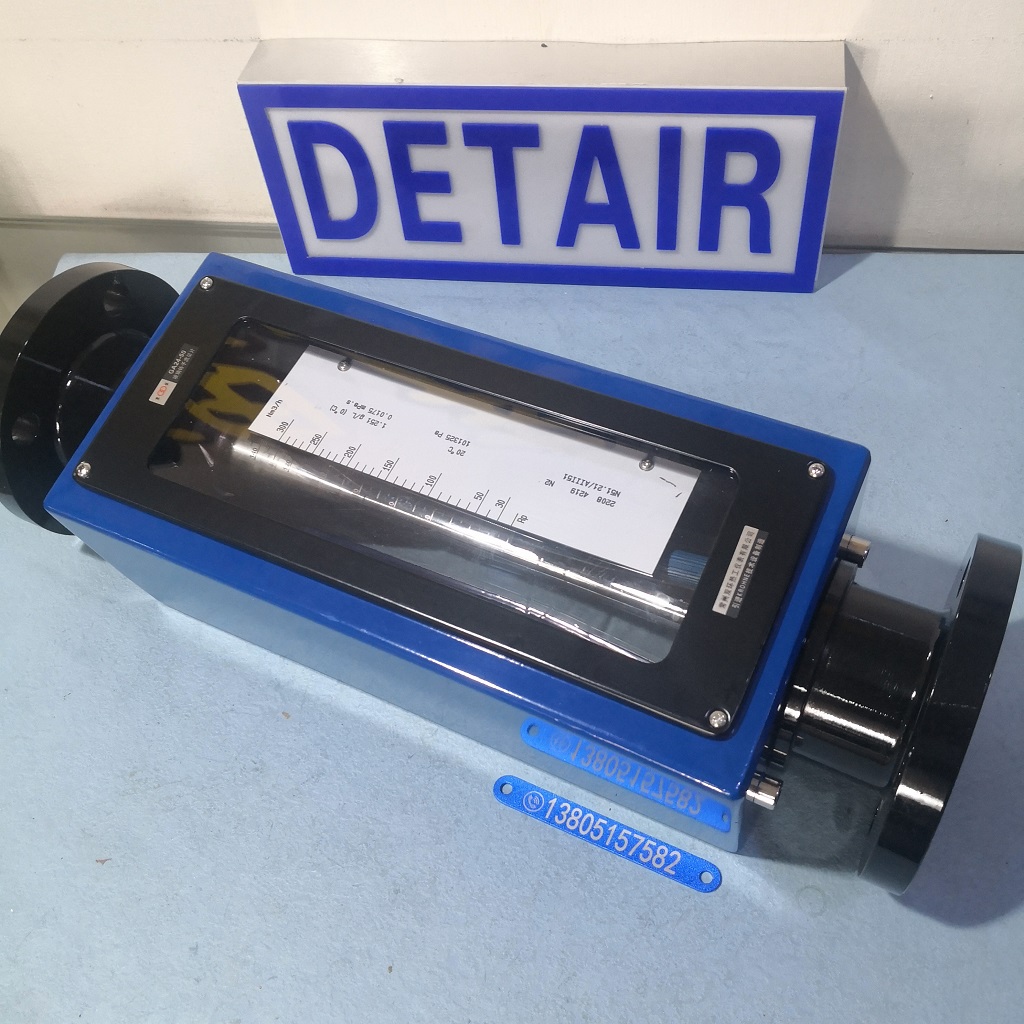

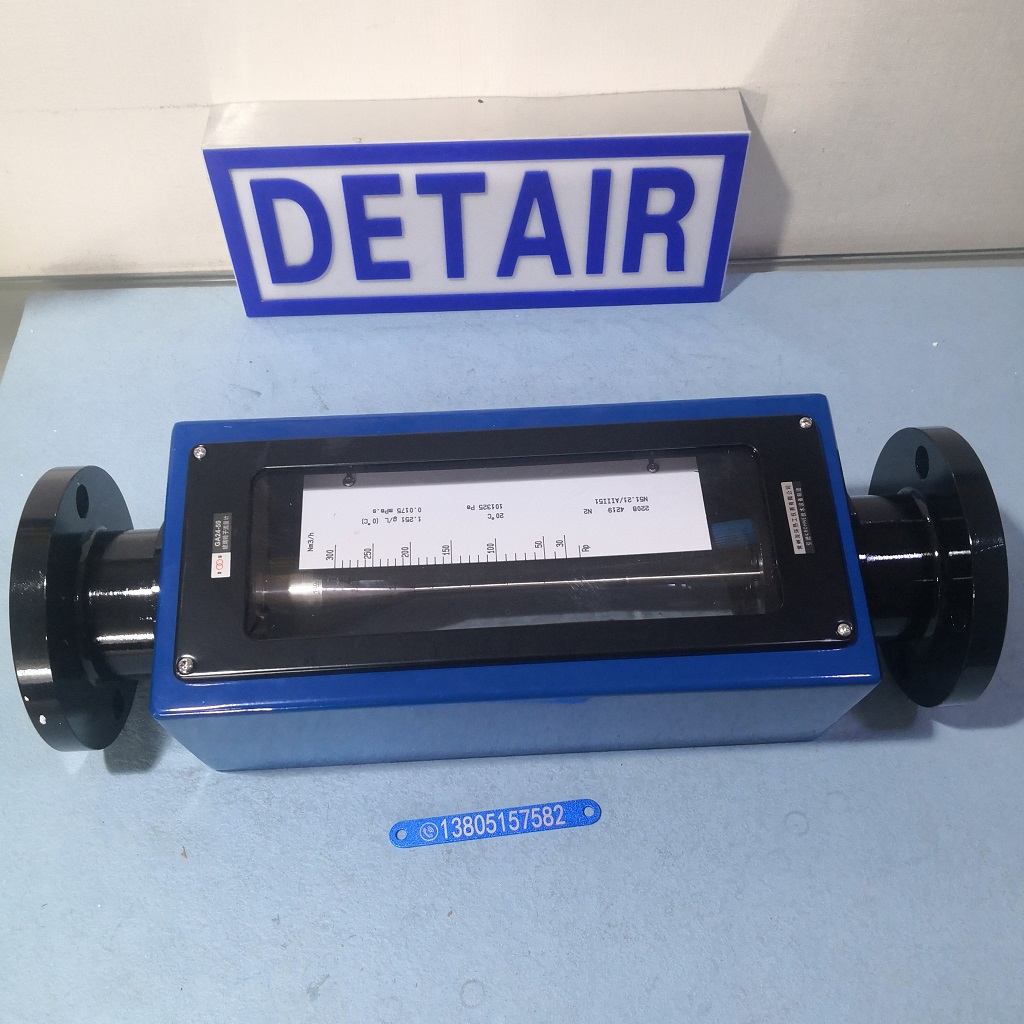

GA24型玻璃转子流量计

GA24 型流量计有普通型、耐腐型。

1 、主要技术参数：

（ 1 ）测量范围：水（ 20 ℃） 10 ～ 36000L/h

空气（ 1.013 × 10 5 Pa 、 20 ℃ ) 0.3 ～ 300m 3 /h

（ 2 ）范围度： 10 ： 1

（ 3 ）准确度等级： 1.6

（ 4 ）锥管： NG60 ：光管； FG60 ：带筋管

长度： 300mm

标尺： DN15 ～ 50 NG60 锥管：毫米标尺及流量标尺

FG 锥管：百分标尺及流量标尺

DN80 ：毫米标尺及流量标尺

（ 5 ）浮子型式： NG60 锥管： A Ⅲ

FG60 锥管： C Ⅲ、 D Ⅲ、 C Ⅲ L 、 D Ⅲ L 、 Z Ⅲ

（ 6 ）允许被测流体状况

大压力（ MPa ） :DN15 、 DN25 ： 1.0;DN40:0.9;DN50:0.7;DN80:0.5

工作温度： -20 ℃～ +60 ℃或 0 ℃～ +120 ℃

2 、型号规格

型号规格一（ NG60 锥管、 A Ⅲ 浮子）

公称通径 DN mm	型 号		测 量 范 围
	普通型	耐腐型	水（ 20 ℃） L/h	空气（ 1.013 × 10 5 Pa,20 ℃） m 3 /h
15	GA24-15	GA24-15F	4～40 6.3～63 10 ～ 100 12～120 16 ～ 160 20～200 25 ～ 250 30～300 36～360 40 ～ 400 46～460 63 ～ 630 65～650 75～750	0.12～1.2 0.2～2 0.3 ～ 3 0.4～4 0.5 ～ 5 0.6～6 0.8 ～ 8 0.9～9 1.2 ～ 12 2 ～ 20
25	GA24-25	GA24-25F	40～400 50～500 63 ～ 630 80～800 100 ～ 1000 120～1200 160 ～ 1600 200～2000 250 ～ 2500 300～3000	1.6～16 2 ～ 20 2.5～25 3 ～ 30 4～40 5 ～ 50 6 ～ 60
40	GA24-40	GA24-40F	160 ～ 1600 200～2000 250 ～ 2500 300～3000 400 ～ 4000 500～5000	5 ～ 50 6～60 8 ～ 80 9～90 12 ～ 120
50	GA24-50	GA24-50F	250～2500 300～3000 400 ～ 4000 500～5000 630 ～ 6300 800～8000 1000 ～ 10000 1500～15000	10～100 12 ～ 120 16～160 20 ～ 200 30 ～ 300
80	GA24-80	GA24-80F	1600 ～ 16000 2500 ～ 5000 3600 ～ 36000	-----------

型号规格二 (FG60 锥管、 C Ш、 D Ш、 C Ш L 、 D Ш L 、 Z Ш浮子 )

3. 外形及安装连接尺寸

公称通径 DN	窗口尺寸 a × b	L	C	d	e	重量 kg
15	37 × 302	500	65	95	4×14	6
25	52 × 294		85	115		10
40	64 × 278		110	145		13
50	94 × 266		125	160	4-×18	18
80	132 × 266		150	185		32

商品属性
[产地]	江苏
[公称通径]	50
[加工定制]	是
[品牌]	双环
[型号]	GA24-50
[工作压力]	0.7
[工作温度]	120
[是否跨境出口专供货源]	否
[是否进口]	否
[测量范围]	300
[类型]	变面积式流量计
[精度等级]	1.6
[订货号]	20180705
[货号]	20180705
[适用介质]	液体 气体
