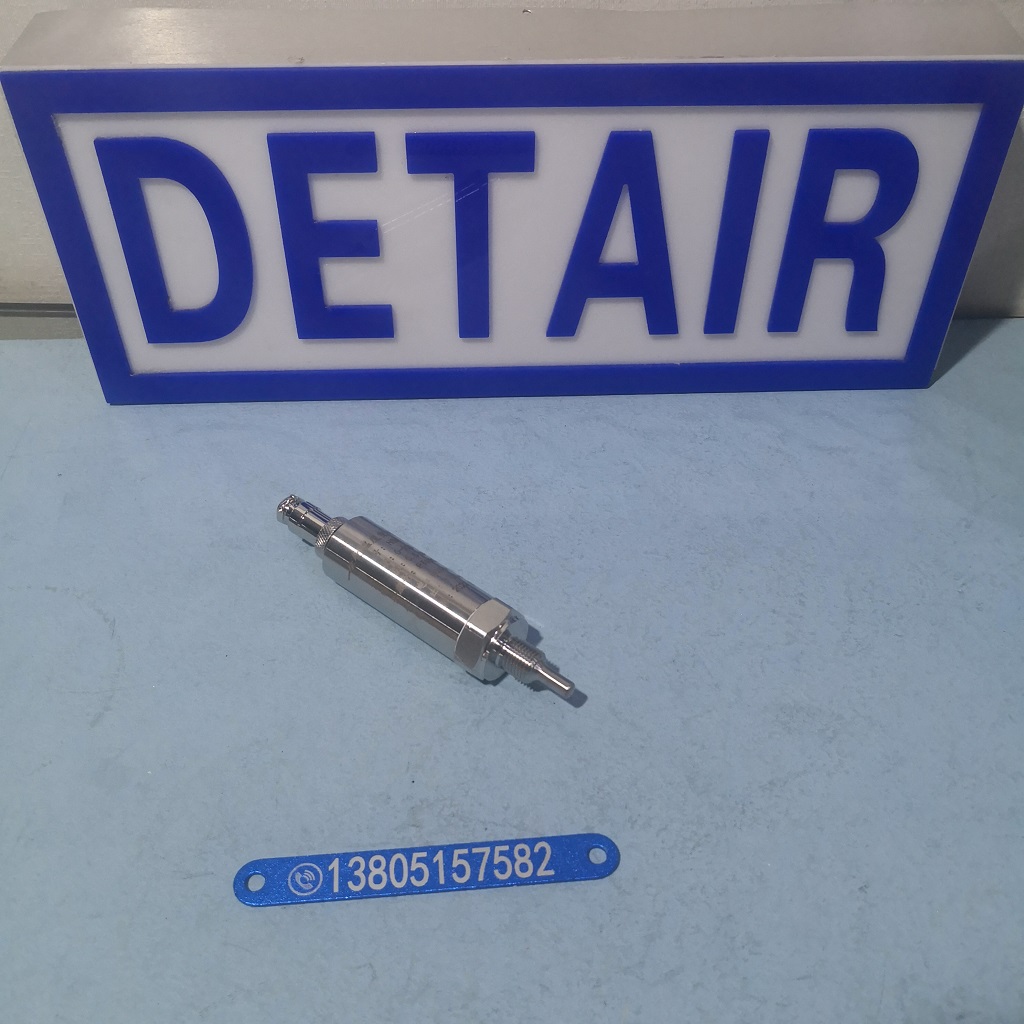

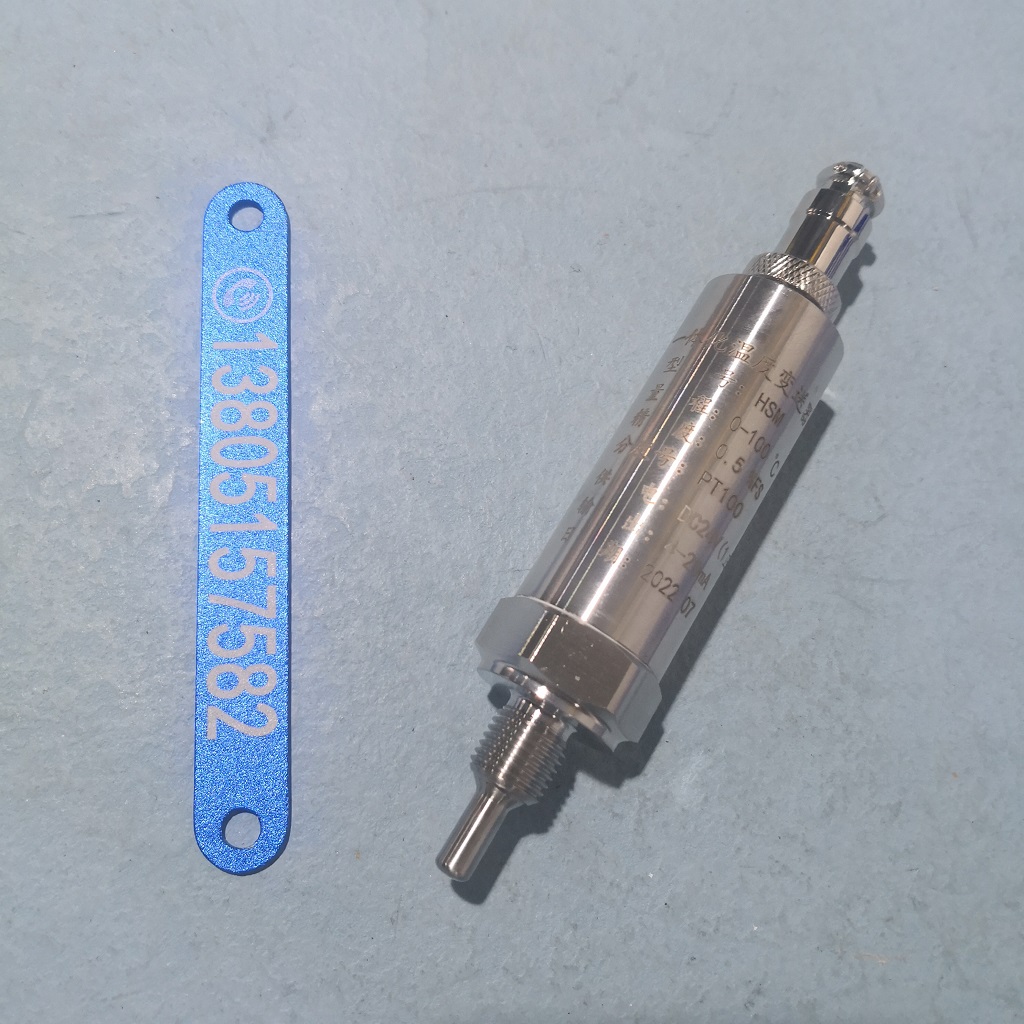

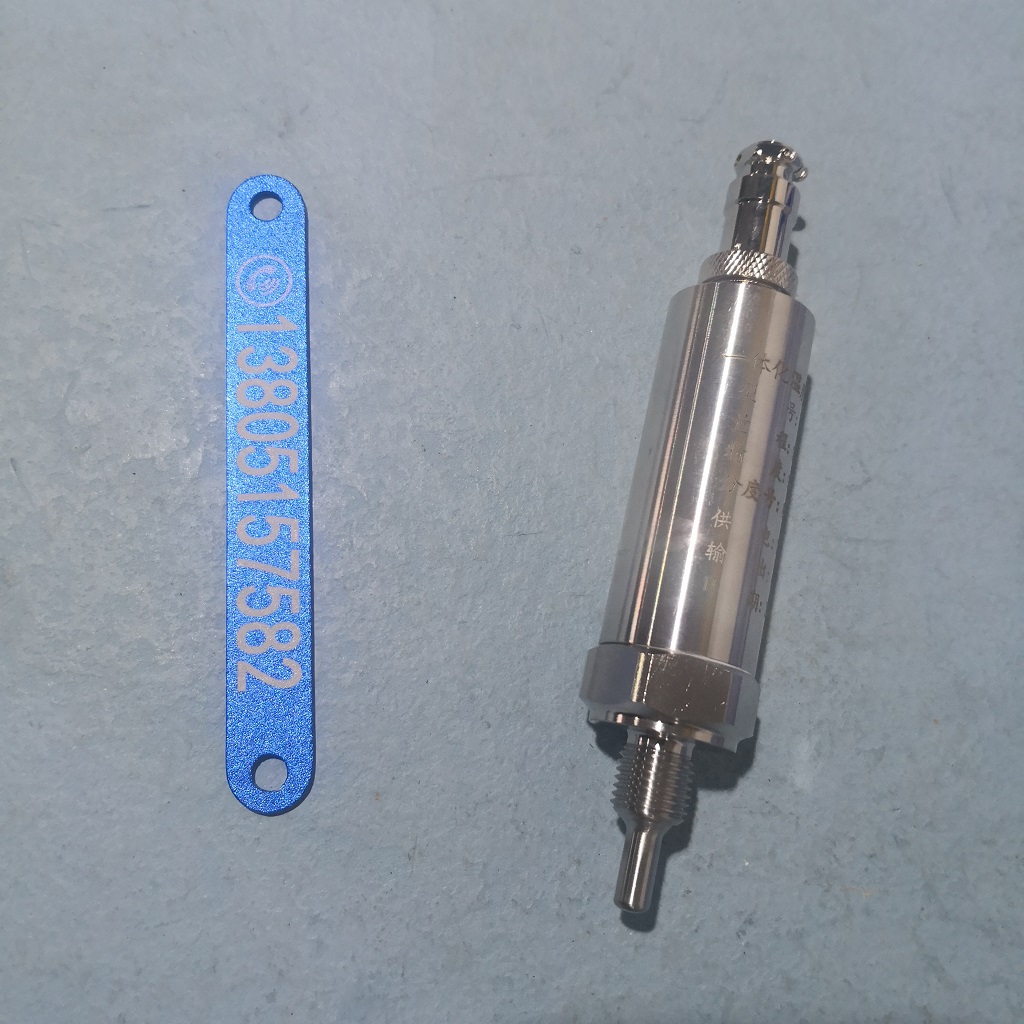

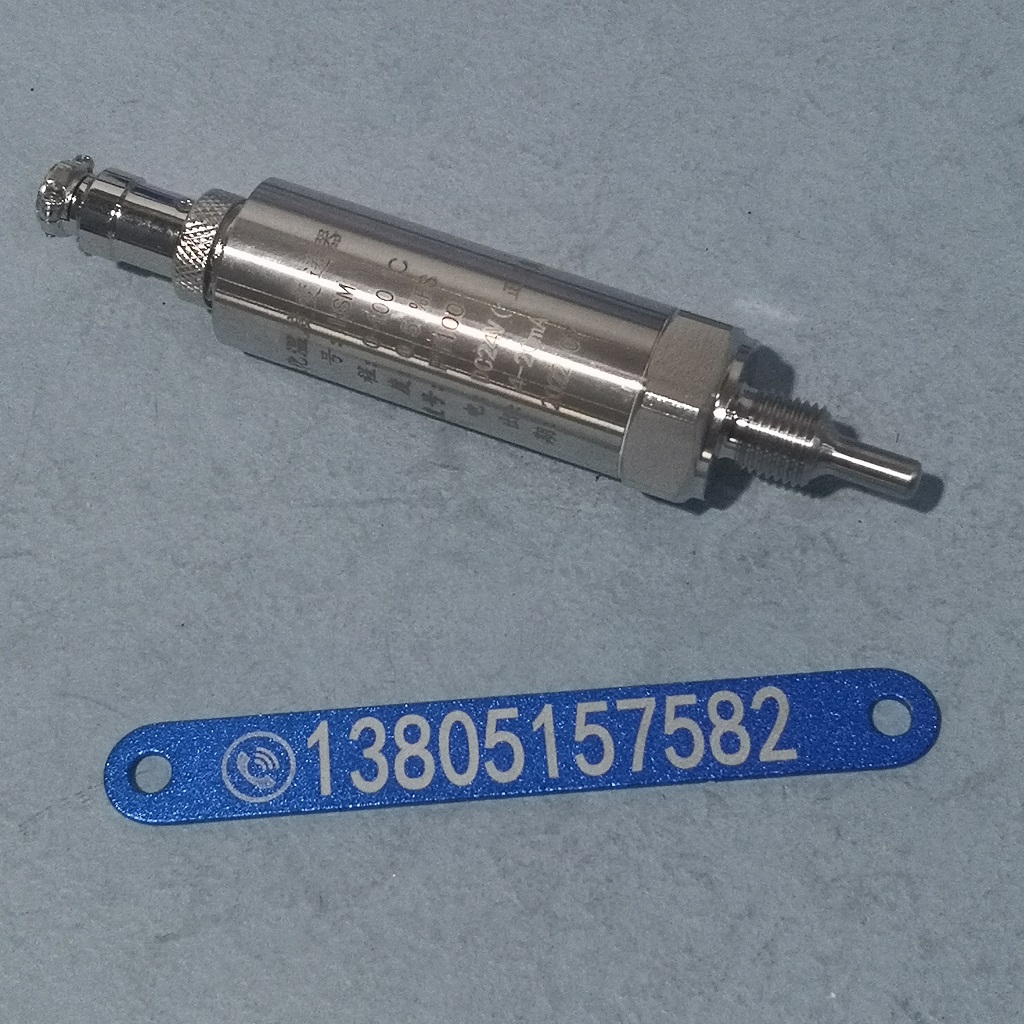

铂热电阻是一种精确、灵敏、稳定的温度传感器。铂热电阻元件是用微型陶瓷管、孔内装绕制好的铂热电阻丝脱胎线圈制成感温元件，由于感温元件可以做得相当小（小外径可做到Ф 1.6 ～Ф 1.2mm ）因此它可以制成各种微型温度传感器探头。可用于 -200 ～ +420 ℃范围内的温度。

    WZP 系列铂热电阻按我国新标准 JB/T8622-1997 进行生产。由于该系列产品具有结构小，使用范围广、可靠性好、热响应时间短等优点，可形成多品种、多规格的系列产品为石油、化工、电站、冶金、轻工、食品、纺织、医疗卫生、科研、农业以及机械行业提供新一代优质产品。

二、工作原理

铂热电阻元件作为一种温度传感器，其工作原理是在温度作用下，铂电阻丝的电阻值随着温度的变化而变化。温度和电阻的关系接近于线性关系，偏差且随着时间的增长，偏差可以忽略，且电气性能稳定。

三、主要技术参数

1. 测量范围和允差

类别	代号	分度号	测量范围 ( ℃ )	允差等级	允差 t( ℃ )
铂电阻	WZP	Pt100	-200 ～ 800	A 级	± （ 0.15+0.00 2|t| ）
				B 级	± （ 0.30+0.00 5|t| ）

注： ① |t| 为感温元件的实测温度值。

② A 级允差不适用范围于 t ﹥ 650 ℃的温度范围，且不适合采用二线制。

2. 自热影响

铂电阻允许通过的大测量电流为 5mA ，由此产生的温升不大于 0.3 ℃

3. 热电阻感温元件在 0 ℃时的电阻值（ R0 ）和它在 100 ℃时的电阻（ R100 ）比值（ R100/R0 ）

分度号 Pt100 ： A 级 R0=100 ± 0.06 Ω

B 级 R0=100 ± 0.12 Ω

W100=R （ 100 ℃） /R （ 0 ℃） =1.3851

四、型号规格

1. 铂电阻元件

2. 端面铂电阻元件

型 号	分 度 号	测量范围（℃）	允差 等级	套管材料	热响应时间 τ 0.5 （ s ）
WZPM-018	Pt100	-200 ～ +500	B 级	陶 瓷	<0.5
WZPM-0110		-50 ～ +150	B 级	1Cr18Ni9Ti 不锈钢	<5
WZPM-2012		-200 ～ +150	B 级	1Cr18Ni9Ti 不锈钢	<10



3. 带瓷接线板铂电阻元件

注：可作可拆式铂电阻更换元件。

4. 薄片型铂热电阻元件

热电阻类别	产品型号	分度号	测量范围（℃）	规格				热响应时间τ 0.5 （ s ）
				总长 L （ mm ）	长 I （ mm ）	宽 B （ mm ）	厚（ mm ）
铂热电阻感温元件（薄片型）	WZP-002	Pt100	0 ～ 420	28	17	32	0.5	<15
	WZP-003			82	32	10	0.5
	WZP-003A		0 ～ 200	55	22	6	1	<10



注： 1. 外保护区层为 1Cr18Ni9Ti 不锈钢片。

2. 工作电流 <5mA

5. 感温元件

热电阻类别	产品型号	分度号	测量范围（℃）	保护管材料	规格				热响应时间τ 0.5 （ s ）
单支铂热电阻感温元件	WZP-010	Pt100	-200 ～ +420	外保护层为 1Cr18Ni9Ti 不锈钢薄片	Ф 12	300 350 450 550 650 900 1150 1400 1650 2150			<60
双支铂热电阻感温元件	WZP 2 -010
单支铂热电阻感温元件	WZP-011
双支铂热电阻感温元件	WZP 2 -011				Ф 8	300 350 450 550			<30
铜热电阻感温元件	WZC-010A	Cu50	-50 ～ +100	紫铜管	Ф 8	300 350 450 550 650 900 1150 1400 1650 2150			<90
铂热电阻感温元件	WZP-035S	Pt100	-50 ～ +150	不锈钢套管	Ф 6	535	35		<5
铂热电阻感温元件	WZC-001	Cu50	-50 ～ +100	不锈钢套管	Ф 4	300	25		<30



注： 1.WZP-035S 采用引进元件 WAP-014S 。精度等级： B 级

五、普通型热电阻（热电阻元件）

固定螺纹式热电阻

热电阻类别	产品型号	分度号	测量范围 （℃）	保护管材料	规格		热响应时间 τ 0.5 （ s ）
					总长 L(mm)	置深 I(mm)
铜热电阻（双股引出线）	WZC-200	Cu50	-50 ～ +100	不锈钢 1Cr18Ni9Ti	500 550 600 700 900	100 150 200 300 400	<240
单支铂热电阻	WZP-260	Pt100	0 ～ +100	不锈钢 1Cr18Ni9Ti		75 100 150 170 180 200 220 270 300 400 410 420	<30
双支铂热电阻	WZP2-260						<45
表面铂热电阻	WZPM-267	Pt100	-50 ～ +150	不锈钢 1Cr18Ni9Ti	100 150 200 250 300 350		<30
单支铂热电阻	WZP-269		-200 ～ +300	不锈钢 1Cr18Ni9Ti	160 185 235 258 335	75 100 150 200 250	<30
双支铂热电阻	WZP2-269						<45
铜热电阻	WZC-269	Cu50	-50 ～ +100	黄铜 H62 不锈钢 1Cr18Ni9Ti			<120
铜热电阻	WZC-267	Cu50	-50 ～ +150	不锈钢 1Cr18Ni9Ti	95 105 130 155 205	40 50 75 100 150	<45
铜热电阻	WZP-280	Pt100	-200 ～ +300	不锈钢 1Cr18Ni9Ti	175 200 250 300 350	75 100 150 200 250	<30

注： WZC-200 双股引出电缆作导线
