WR系列可拆卸式热电偶

一、概述

工作用热电作为温度测量和调节的传感器,通常用业和显示仪表或电子调节器配套使用,以直接测量各种生产过程中的 0 ~ 1800 ℃范围内的液体、蒸汽和气体介质以及固体表面的温度。

根据国家规定,我公司生产的热电偶符合 IEC 国际标准分度号的铂铑 30 - 铂铑 6 ,铂铑 10 - 铂,镍铬 - 镍硅,镍铬 - 铜镍四大类普通型、统一设计型热电偶。希望用户在选用本公司产品时,优先选用 IEC 标准的产品,如有特殊要求,请特别注明。

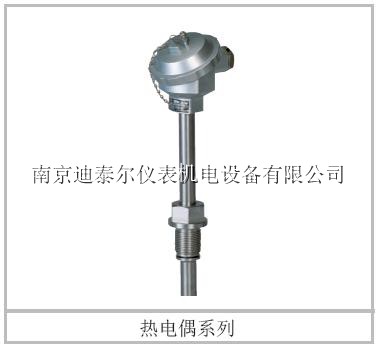

热电偶

二、工作原理和基本结构

1. 工作原理 热电偶的工作原理是两种不同成份的导体两端接合成回路时,当两接合点温度不同时,就会在回路内产生热电势。如果热电偶的测量端(感受被测温度的端叫测量端)与参与端(处于已知温度端叫参比端或叫冷端)存有温差时,显示仪表将会显示出热电偶产生的热电势所对应的温度值。

热电偶的热电势将随着测量端温度的升高而增加。热电势的大小只和热电偶导体材质和两端的温差有关,与热电极的和长度,直径无关。

2. 基本结构 热电偶的外形因需要而各不相同 , 但基本结构却是大致相同的。通常由接线盒、接线端子、保护管、绝缘套管、热电极组成基本结构,并配以各种固定装置组成。

三、主要技术参数

1. 热电偶公称压力

一般是指在工作温度下保护管所能承受的静态外压而不破裂。容许的工作压力不仅与保护管材料、直径、壁厚有关,还与其结构形式、安装方法、置入深度以及被测介质的流速与种类等有关。

2. 热电偶小置入深度

热电偶的小置入深度应不小于其保护管外径的 8 ~ 10 倍。(特殊产品例外)

3. 热电偶绝缘电阻

常温绝缘电阻的试验电压为直流 500V ± 50V ,测量常温绝缘电阻的大气条件为温度 15 ~ 35 ℃,相对温度 4%-5% ,大气压力 86 ~ 106kPa( 放置时间不于 2 小时 ) 。

a. 对于长度超过 1 米的热电偶 , 它的常温绝缘电阻值与其长度的乘积不小于 100M Ω .m

即 : Rr.L ≥ 100M Ω .m L>lm

式中 Rr.L-- 热电偶的常温绝缘电阻值 (M Ω )

L-- 热电偶的长度 (m)

b. 对于长度等于或不足 1 米的热电偶 , 它的常温绝缘电阻值应不小于 100M Ω

4. 上限温度绝缘电阻

热电偶的上限温度绝缘电阻应不小于下表规定 :



上限温度 t m ( ℃ )

试验温度 t m ( ℃ )

电阻值 (M Ω )

100 ≤ t m <300

t=t m

10

300 ≤ t m <500

t=t m

2

500 ≤ t m <850

t=t m

0.5

850 ≤ t m <1000

t=t m

0.08

1000 ≤ t m <1300

t=t m

0.02

t m ≥ 1300

t=1300

0.02



5. 热响应时间

在温度出现阶跃变化时 , 热电偶的输出变化至相当于该阶跃变化的 50% 所需要的时间 , 通常用τ 0.5 表示。

四、热电偶的分类

1. 按固定装置型式分类

热电偶作为主要测温手段,用途广泛,因而对固定装置和技术性能有多种要求,因此热电偶的固定装置分为六种:无固定装置式、螺纹式、固定法兰式、活动法兰式、活动法兰角尺形式、锥形保护管式六种。

2. 按装配及结构方式分

根据热电偶的性能结构方式可分为:可拆卸式热电偶、隔爆式热电偶、铠装热电偶和压弹簧固定式热电偶等特殊用途的热电偶。

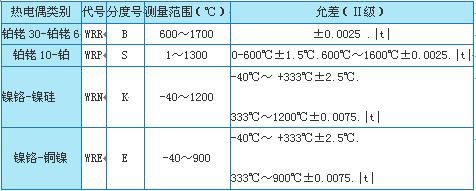

五、测量范围和允差

注 :t 为感温元件的实测温度

六、型号规格

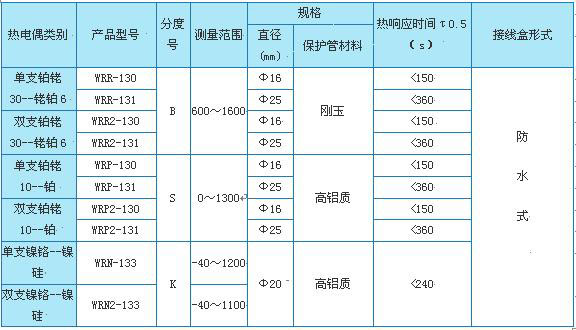

1. 无固定装置式热电偶

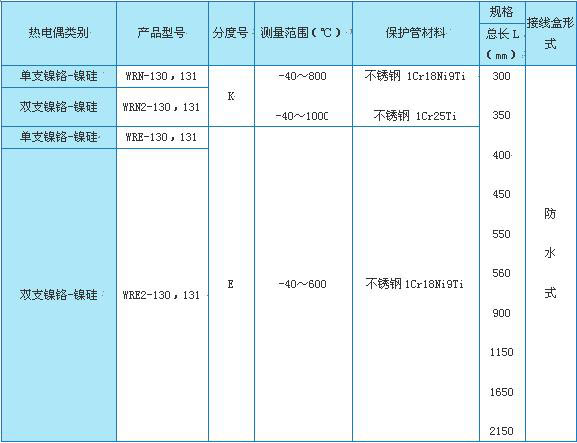

a) 无固定装置式 (1) 热电偶

注 :(1) 结构牲 : 非置入部份为碳钢 20#

(2) 直径Ф 25mm 为双层瓷套管。

b) 无固定装置式( 2 )热电偶

注:( 1 )热响应时间τ 0.5<90 秒。

( 2 ) -40 ℃~ +800 ℃保护管材料 1Cr18Ni9Ti , -40 ℃~+ 1000 ℃保护管材料 1Cr25Ti 。

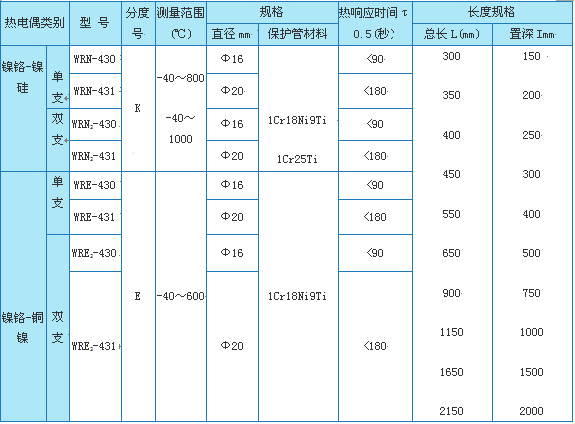

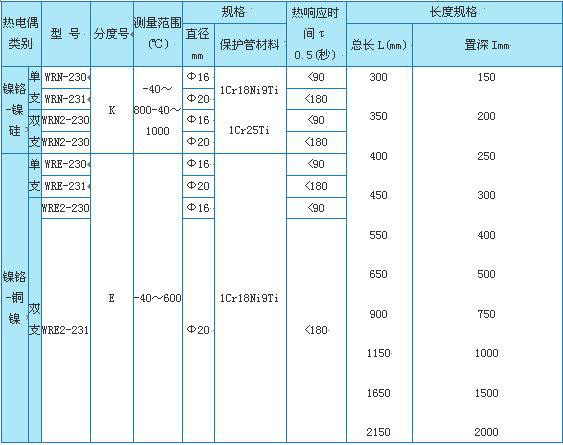

2. 螺纹式热电偶

注 :(1)-40 ℃~+ 800 ℃保护管材料 1Cr18Ni9Ti,-40 ℃~ +1000 ℃保护管材料 1Cr25Ti 。

3. 活动法兰式热电偶

注:( 1 ) -40 ℃~ +800 ℃保护管材料 1Cr18Ni9Ti , -40 ℃~ +1000 ℃保护管材料 1Cr25Ti 。

4. 固定法兰( a )、( b )热电偶

产品型号

固定法兰

代号

D0

D1

D2

H

WRN-430

a

Ф 105

75

Ф 55

Ф 16

WRN 2 -430

WRE-430

WRE 2 -430

WRN-430A

b

Ф 95

65

Ф 36

Ф 16

WRE 2 -430A

WRE-430A

WRE 2 -430A

WRN-431

Ф 115

Ф 85

Ф 65

Ф 16

WRN 2 -431

WRE-431A

WRE 2 -431A

5. 活动法兰角尺形热电偶

注:( 1 ) -40 ℃~ +800 ℃保护管材料 1Cr18Ni9Ti , -40 ℃~ +1000 ℃保护管材料 1Cr25Ti 。

( 2 )活动法兰盘尺寸可参照活动 法兰式热电偶。

另外:为了适应不同行业对固定法兰盘的焊接结构、尺寸不同的需要,本厂可为用户提供特殊标准法兰型的热电偶。

6. 固定锥形保护管式热电偶

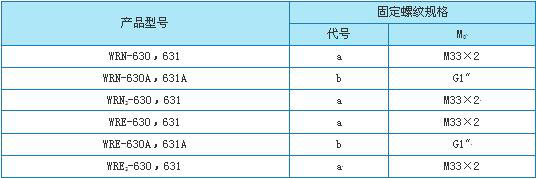

固定螺纹锥形保护管型根据螺纹规格的不同而分( a )、( b )两种热电偶,固定螺纹的规格如下:

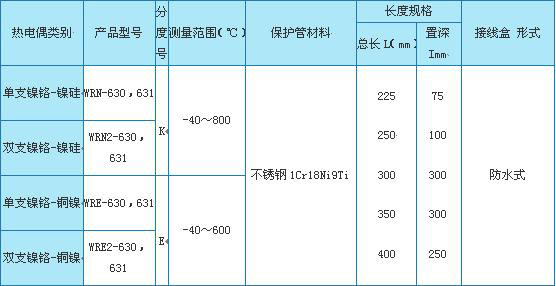

固定螺纹锥形保护管( a )、( b )热电偶

注:( 1 )热响应时间τ 0.5<90 秒。 631 为原 630 的改进型,改进后的型号采用深盲孔技术,测量端不再焊接,并用 IEC 标准。



产品选型及订货须知

1. 在选用及订货时,请注明( a )产品型号 ( b )分度号 ( c )保护材料及规格(直径)( d )保护管总长 L 及置入深度( I ) (e) 固定装置型式 ( f )产品实际测温范围

2. 螺纹式固定装置型式在订货时不标注均为固定外螺纹 M27 × 2 ,(其余螺纹固定型式均需注明,其中可动外螺纹 M27 × 2 与可动内螺纹 M27 × 2 只适用Ф 16 保护管)

3. 因用户特殊需要而与上述产品型号不符者,需要专门制造的产品,请注明您的特殊技术要求,来(或函)与我公司有关责任部门联系特殊订货。

特殊用途热电偶

1. 简易小型热电偶

( 1 )铂热电偶元件

热电偶别

产品型号

分度号

测量范围

保护管材料

规 格

总长 L ( mm )

置深 I ( mm )

铂铑 10 -- 铂

WRP-100

S

0 ~ 1300

高铝质

252

225

注:热响应时间τ 0.5<45 秒

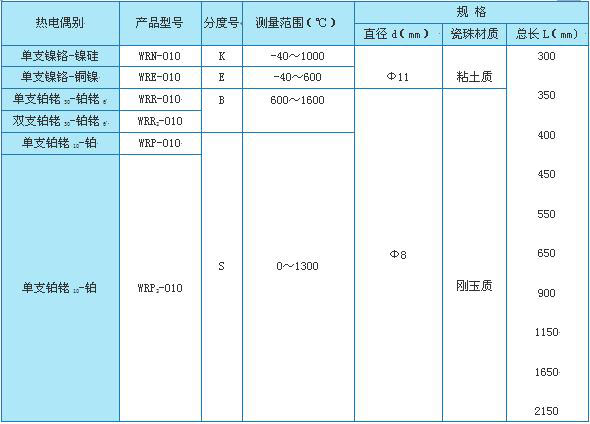

(2)010 型热电偶感温元件

注:( 1 )热响应时间τ 0.5<3 秒

( 2 ) WRN-010 各 WRE-010 型元件丝材直径Ф 1.2 ~Ф 2mm, 可带瓷接线板全套订购,亦可不带瓷接线板。主要供用户维修作更换的元件使用。

2.WRET-01 型压簧固定式镍铬 - 铜镍热电偶。

WRET--01 型压簧固定式镍铬 - 铜镍热电偶通过压簧通过压簧将热电偶端部与被测物表面紧贴,以提高测量的可靠性和准确性。若与显示仪表等配套使用可直接测量 0 ~ 400 ℃范围的温度,热电偶带有软性延长导线,可以自由变曲具有时间常数小,使用方便等特点,适用于塑料挤出机、轻纺、食品等工业。

WRET--01 型热电偶的基本原理,分度特性及允许偏差,参比端(冷接点)温度补偿,以及与显示测量仪表的连接法均与普通热电偶相同。

基本结构由保护管、锁紧卡套、弹簧、卡套、卡紧螺钉、连接螺栓、热电偶补偿导线等组成。

WRET--01 压簧固定式热电偶的型号规格

型号

分度号

测量范围(℃)

热响应时间τ 0.5( 秒 )

保护管材料

WRET-01

E

0-400 ℃

< 5

不锈钢 1Cr18Ni9Ti

规 格

连接螺栓 12 (毫米)

总长 L (毫米)

保护管 I1 (毫米)

1000

1500

2000

2500

3000

3500

4000

30

30

30

30

30

30

30

35 或 70

1000

1500

2000

2500

3000

3500

4000

60

60

60

60

60

60

60

3.WRET-02 镍铬 - 铜镍热电偶

WRET-02 型镍铬 - 铜镍热电偶(分度号 E )用于测量 0 ~ 400 ℃范围内的气体温度。该热电偶无接线盒。不带固定装置。热电偶外表包金属纺织防护套。带有软件性延长导线。可以自由弯曲,外型尺寸较小,具有热响应时间快,结构简单、价廉使用方便等特点,适用于分析仪器设备等工业测温。

型号

分度号

长度规格( L )

WRET-02

E

300

350

400

450

550

650

900

1150

1650

2150
